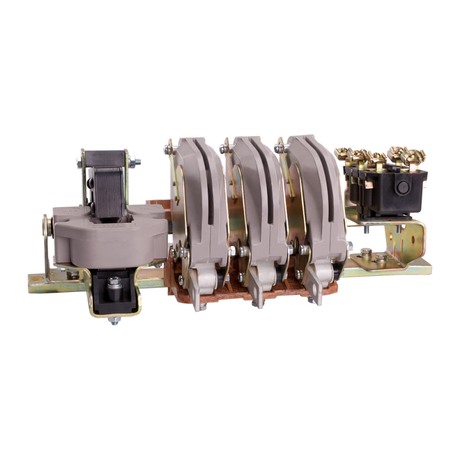

Контактор КТ-6023БС И2 У3 160А кат. 380В AC КЭАЗ 319602

Контактор КТ-6023БС-160А-380AC-И2-У3 - это электромагнитное устройство для частого включения и отключения электродвигателей переменного тока. Произведённый КЭАЗ, он рассчитан на работу в тяжёлых условиях производства и подходит для систем автоматизации с высокой нагрузкой.

Назначение и область применения

Контактор КТ-6023БС-160А-380AC-И2-У3 предназначен для коммутации силовых цепей электродвигателей переменного тока. Он используется там, где требуется надёжное и частое управление двигателем: в краново-металлургических установках, на конвейерах, насосных станциях, в системах вентиляции и других промышленных аппаратах. Устройство не предназначено для защиты от перегрузок - его применяют совместно с тепловыми реле или автоматическими выключателями.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 160 А
• Напряжение питания катушки управления: 380 В AC
• Номинальная мощность: 75 кВт (при напряжении 380 В)
• Количество главных замыкающих контактов: 3
• Количество вспомогательных нормально замкнутых контактов: 2
• Тип подключения силовой цепи: болтовое (для проводов до 50 мм2)
• Исполнение: открытый (без корпуса, требует защиты от внешних воздействий)
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)

Совместимость и монтаж

Контактор КТ-6023БС-160А-380AC-И2-У3 монтируется на DIN-рейку 35 мм или на плоскую поверхность с помощью крепёжных отверстий. Для подключения силовых проводов используются болты M10 - необходимо соблюдать момент затяжки 4–5 Нм. Катушка управления работает исключительно от 380 В переменного тока - подключение к другому напряжению повредит устройство. Вспомогательные контакты (2 НЗ) подходят для сигнализации состояния или блокировок в цепях управления. Подключаемые провода должны иметь сечение до 50 мм2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1. Применяется в соответствии с классом потребления AC-1 (резистивные нагрузки) и AC-3 (электродвигатели). Открытая конструкция требует установки в защищённой зоне - не допускается использование в местах с доступом посторонних лиц, повышенной запылённостью или риском механических повреждений.

Преимущества

• Высокая коммутационная износостойкость благодаря усиленным контактам
• Стабильная работа при колебаниях напряжения +-10%
• Работает в широком температурном диапазоне (-25C…+40C)
• Поддерживает длительную эксплуатацию в условиях постоянных пусков двигателя
• Производится на заводе КЭАЗ - известном поставщике промышленной аппаратуры

Ограничения применения

• Не подходит для работы в помещениях с высокой влажностью, пылью или агрессивными газами - открытая конструкция не имеет защиты IP
• Не обеспечивает защиту от перегрузки или короткого замыкания - обязательно использовать с предохранителем или автоматом
• Катушка управления рассчитана только на 380 В AC - нельзя подключать к 220 В или постоянному току
• Не рекомендован для частого включения/выключения более 1200 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление асинхронным двигателем 75 кВт на линии прокатки металла
• Включение/отключение насоса в системе охлаждения печи
• Автоматический пуск конвейера в цехе сборки
• Контроль движения кранового механизма в литейном отделении

Практические советы

• При монтаже проверьте соответствие сечения проводов и момента затяжки болтов - плохой контакт вызывает нагрев и выход из строя
• Для продления срока службы используйте контактор КТ-6023БС-160А-380AC-И2-У3 только с тепловым реле, согласованным по току
• Если в вашей системе есть помехи - подключите RC-цепочку или ферритовый фильтр на вход катушки управления
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной работе - при оплавлении или налётах заменяйте контактную группу
• При замене устройства - убедитесь, что новый аналог сохраняет тип подключения и количество вспомогательных контактов
