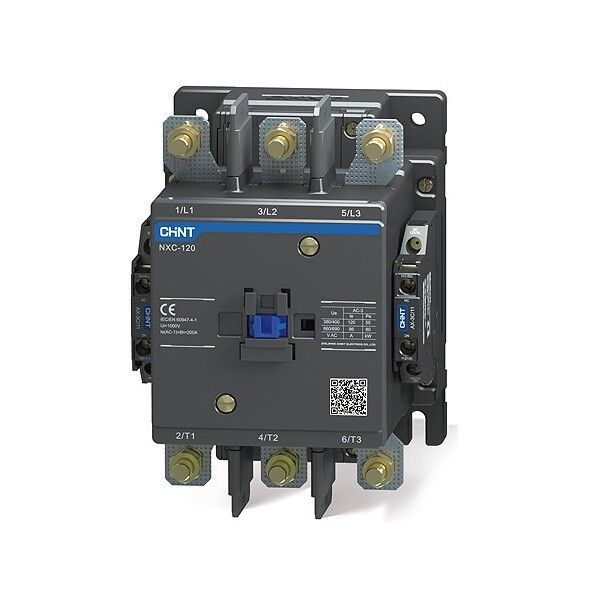

Контактор NXC-160 160А кат. 380В AC 2НО+2НЗ AC-3 (R) CHINT 836516

Контактор CHINT NXC-160 с номинальным током 160 А и катушкой на 380 В AC предназначен для частого включения и отключения электродвигателей, а также для дистанционного управления силовыми цепями. Модель NXC-160 совмещает надёжность, компактность и совместимость с системами автоматизации.

Назначение и область применения

Контактор CHINT NXC-160 используется для коммутации мощных нагрузок переменного тока. Основная задача - управление электродвигателями: запуск, остановка, реверс. Подходит для установки в распределительных щитах на производствах, в системах конвейеров, насосных станциях, вентиляции и других устройствах с высокой цикличностью работы. Может применяться как самостоятельный элемент или в составе электромагнитного пускателя с тепловым реле.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный рабочий ток: 160 А
• Напряжение катушки управления: 380 В AC
• Главные контакты: 3 нормально открытых (НО)
• Вспомогательные контакты: 2 нормально закрытых (НЗ)
• Тип изделия: контактор переменного тока

Катушка срабатывает при напряжении 380 В - это стандартное напряжение для трёхфазных сетей промышленного типа. Главные контакты рассчитаны на постоянную работу при 160 А, что позволяет управлять двигателями мощностью до ~75 кВт в сети 380 В. Вспомогательные контакты НЗ предназначены для сигнализации состояния (например, “двигатель выключен”) или построения блокировочных цепей.

Совместимость и монтаж

Контактор NXC-160 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения проводов рассчитаны на сечение до 50 мм2. Для подключения катушки используйте два провода - фаза и ноль. Главные контакты подключаются последовательно с двигателем. Вспомогательные контакты (2 НЗ) доступны для подключения в цепи управления. Убедитесь, что посадочные размеры совпадают с другими контактными устройствами серии NXC - они взаимозаменяемы внутри серии.

Безопасность и стандарты

Контактор CHINT NXC-160 соответствует международным стандартам IEC 60947-4-1. Конструкция обеспечивает безопасную изоляцию и предотвращает случайное самопроизвольное включение. Применяется в соответствии с требованиями ПУЭ и ГОСТ Р 50030.4.1.

Преимущества

• Компактная форма - экономит место в шкафу
• Высокая механическая износостойкость - до 10 млн операций
• Стабильная работа при колебаниях напряжения +-10%
• Модульная конструкция - легко заменить или дополнять вспомогательными модулями
• Индикация положения контактов через окно на корпусе

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Катушка 380 В требует наличия трёхфазной сети; нельзя использовать в однофазных сетях 220 В
• Работает только при температуре от -5C до +40C
• Не имеет встроенной тепловой защиты - требуется внешнее реле перегрузки
• Вспомогательные контакты - только НЗ, без НО; если нужны НО - выбирайте другую модификацию

Примеры использования

• Управление асинхронным двигателем 55 кВт на конвейере
• Циклический запуск насоса в системе водоснабжения
• Частотный регулятор с внешним контактором для аварийного отключения
• Автоматизация системы вентиляции с использованием сигналов от PLC

Практические советы

• При монтаже проверьте соответствие сечения проводов - для 160 А рекомендовано минимум 35–50 мм2
• Подключите вспомогательные контакты НЗ к контроллеру для контроля состояния контактора - это упрощает диагностику
• Если нужна функция “пуск” с задержкой или реверс - используйте пару контакторов NXC-160 с блокировкой
• Не забудьте установить тепловое реле (например, LR2-D) рядом - без него контактор NXC-160 не защищён от перегрузки
• При замене старого контактора - сверьте тип катушки: 380 В AC, а не 220 В или DC
