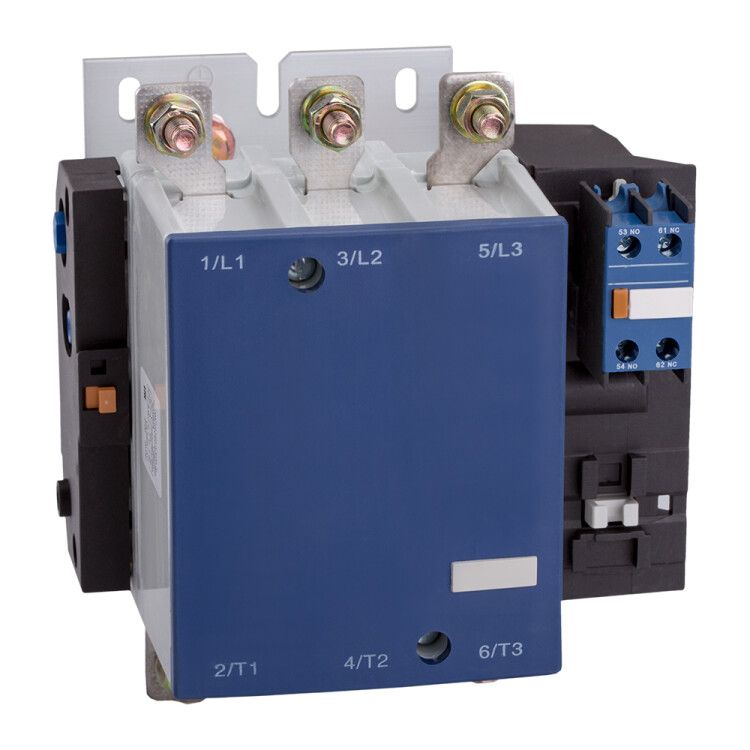

Контактор ПМЛ-6100 УХЛ4 Б 160А кат. 220В AC КЭАЗ 112917

Контактор ПМЛ-6100 от КЭАЗ - это нереверсивный электромагнитный аппарат на 160 А, предназначен для коммутации силовых цепей двигателей и другого оборудования с питанием 220 В переменного тока. Модель ПМЛ-6100, артикул 112917, рассчитана на работу в условиях умеренного и холодного климата (УХЛ4) и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-6100 используется для включения и выключения нагрузки в цепях переменного тока. Он применяется там, где требуется частое или автоматизированное управление оборудованием: запуск и остановка электродвигателей, управление насосами, вентиляторами, тепловыми завесами, конвейерами, лифтами, кранами, системами АВР и освещением. Номинальная мощность до 75 кВт делает его подходящим для средних промышленных задач.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение управления: 220 В
• Номинальный ток: 160 А
• Количество полюсов: 3
• Конфигурация контактов: 3 нормально замкнутых (3NO) + 1 нормально разомкнутый (1NC)
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 50 мм2
• Способ подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP00 - без защиты от внешнего воздействия
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C, в условиях повышенной влажности
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-6100 совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защелкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы; допускается использование кабелей сечением до 50 мм2. Обратите внимание: контактор не имеет встроенной защиты от перегрузок - необходимо использовать внешние тепловые реле или автоматические выключатели.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP00 означает, что устройство не защищено от попадания пыли, воды или случайного прикосновения - поэтому он должен устанавливаться внутри щита или закрытой камеры. Серебряные напайки на контактах снижают риск пригорания и увеличивают срок службы при высоких токах.

Преимущества

• Высокая износостойкость благодаря серебряным контактам - особенно важно при частых включениях
• Отсутствие шума при работе - катушка спроектирована для бесшумного включения
• Гибкий монтаж: можно крепить как на DIN-рейку, так и на монтажную плиту
• Поддержка широкого диапазона температур (УХЛ4) - подходит для неотапливаемых помещений и улиц
• Возможность установки двух дополнительных модулей (блокировочные контакты, временные реле) - расширение функционала без замены основного устройства

Ограничения применения

• Не подходит для открытых площадок - степень защиты IP00 требует обязательной установки в электрощите
• Не предназначен для реверсирования двигателя - для этого нужна пара контакторов или специальная модель с реверсом
• Не имеет встроенного теплового реле - обязательно используйте внешнюю защиту от перегрузки
• Запрещена работа при напряжении выше 220 В +-10% - превышение может повредить катушку управления

Примеры использования

• Управление насосом водоснабжения мощностью 55 кВт в котельной
• Автоматический запуск вентилятора системы охлаждения в цеху
• Коммутирующее устройство в схеме АВР для резервного питания
• Управление тепловой завесой на входе в торговый центр
• Включение станка с ЧПУ в рамках автоматической линии

Практические советы

• При выборе контактора ПМЛ-6100 проверьте соответствие напряжения катушки (220 В AC) вашей сети управления - неверное напряжение вызывает отказ или выход из строя
• Для долгой службы рекомендуется периодически проверять затяжку винтов подключения - ослабление приводит к нагреву и повреждению контактов
• Если требуется защита от пыли и влаги - выбирайте версию с IP20 или устанавливайте ПМЛ-6100 в герметичный бокс
• При использовании нескольких контакторов в одном щите соблюдайте минимальные зазоры между ними - перегрев возможен при плотной компоновке
• Для сложных систем автоматизации используйте дополнительные блоки (например, вспомогательные контакты) - они легко крепятся к корпусу ПМЛ-6100
