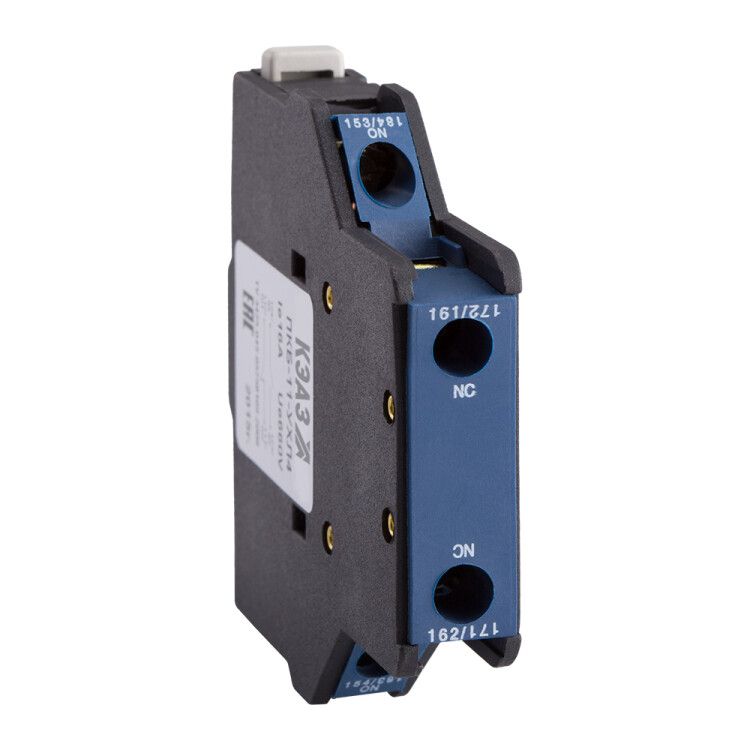

Приставка контактная ПКБ-11-УХЛ4 | 110669 КЭАЗ

Приставка контактная ПКБ-11-УХЛ4 от КЭАЗ - это вспомогательный модуль для расширения числа контактов у электромагнитных контакторов серий ПМЛ и РТЛ. Устройство позволяет передавать сигналы управления или контроля в цепях до 690 В переменного или постоянного тока, обеспечивая надёжную работу систем автоматизации на промышленных объектах.

Назначение и область применения

Приставка контактная ПКБ-11-УХЛ4 используется для добавления одного нормально замкнутого (НЗ) и одного нормально открытого (НО) вспомогательного контакта к основному контактору. Она не управляет силовой нагрузкой, а лишь передаёт информацию - например, о состоянии включённого/выключенного контактора - в цепи управления, сигнализации или автоматики. Применяется в панелях управления станков, конвейеров, насосных установках и других устройствах, где требуется контроль положения контактора без изменения его основной функции.

Технические характеристики

• Напряжение: до 690 В (переменный/постоянный ток)
• Номинальный рабочий ток: 16 А при AC-15, 230 В - подходит для коммутации цепей управления
• Тип контактов: 1 НЗ + 1 НО
• Тип подключения: втычное - легко устанавливается на контактор без инструментов
• Способ монтажа: боковой - фиксируется параллельно корпусу контактора
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКБ-11-УХЛ4 совместима только с контакторами серий ПМЛ и РТЛ от КЭАЗ. Подключение осуществляется путём вставки в специальный разъём на боковой поверхности контактора - никаких проводов или болтов не требует. Монтаж выполняется после установки самого контактора: приставка просто щёлкается на место. Для правильной работы необходимо проверить соответствие типоразмера контактора и наличия свободного места для бокового крепления.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-045-05758109-2008. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не обеспечивает герметичность - не применяйте в условиях высокой запылённости, сырости или на улице. Работает в пределах класса перегрузки AC-15, что означает безопасную коммутацию слабых цепей управления, но не силовых нагрузок выше 16 А.

Преимущества

• Быстрый и простой монтаж - не требует сверления, пайки или подключения проводов
• Высокая надёжность контактов благодаря механической связи с основным контактором - срабатывает одновременно с ним
• Поддержка переменного и постоянного тока - универсальное решение для различных систем управления
• Климатическое исполнение УХЛ4 - выдерживает суровые условия промышленных помещений

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 16 А только для цепей управления
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Совместим только с контактными элементами серий ПМЛ и РТЛ - не подходит для контакторов других производителей или моделей
• Не имеет сигнальных контактов неисправности - не информирует об отказах контактора

Примеры использования

• Подключение индикации состояния включения контактора на панели оператора
• Формирование обратной связи в системе аварийной остановки
• Связь с реле времени или PLC для логического управления
• Контроль работы насоса через состояние его пускателя

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободный боковой разъём - не все модели поддерживают приставки
• Проверьте, чтобы приставка была плотно зафиксирована - плохой контакт может вызвать ложные срабатывания
• Не используйте ПКБ-11-УХЛ4 вместо дополнительного контактора - она не рассчитана на большие токи
• При необходимости нескольких контактов можно установить несколько приставок, если позволяют габариты контактора
• Артикул 110669 - это точный идентификатор для заказа; при замене всегда указывайте полное название: приставка контактная ПКБ-11-УХЛ4 от КЭАЗ
