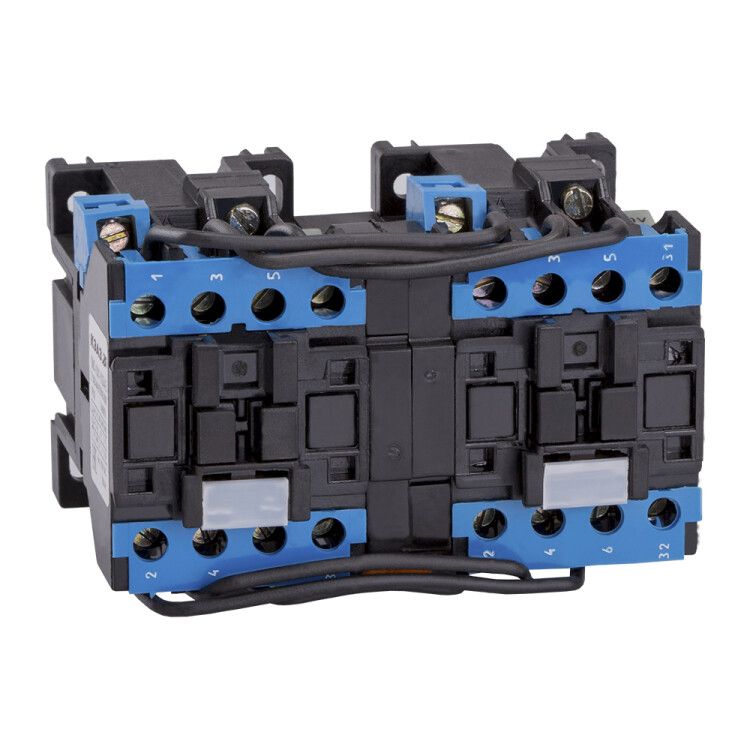

Контактор реверсивный ПМЛ-1501-10А-220AC-УХЛ4-Б - 229705 КЭАЗ

Контактор ПМЛ-1501 УХЛ4 Б 10А от КЭАЗ - трёхполюсный электромагнитный аппарат для коммутации нагрузки до 10 А в цепях переменного тока. Подходит для управления двигателями, насосами, вентиляторами и другими устройствами с питанием 220 В AC. Артикул 229705 соответствует серии ПМЛ и рассчитан на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-1501 УХЛ4 Б 10А используется для удалённого включения и выключения электрических нагрузок, особенно электродвигателей переменного тока. Его основное применение - управление пуском, остановкой и реверсированием оборудования. Часто устанавливается в системах: грузоподъёмных механизмов (лифты, краны), вентиляционных установках, насосных станциях, тепловых завесах, печах, станках и системах АВР.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Номинальный ток главных контактов: 10 А
• Количество полюсов: 3
• Конфигурация контактов: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ)
• Номинальная мощность при 220 В: 4 кВт
• Частота сети: 50 / 60 Гц
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 1,5 мм2
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях с контролируемой влажностью
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-1501 УХЛ4 Б 10А совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы; максимальное сечение жил - 1,5 мм2. Не допускается использование проводов большего сечения - риск плохого контакта и перегрева. Обратите внимание: контактор имеет реверсивное исполнение, что требует правильной схемы подключения двух контакторов для реализации функции реверса.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP00 означает отсутствие защиты от прикосновения и попадания сторонних предметов - поэтому устройство обязательно должно устанавливаться внутри распределительного щита или другого защищённого корпуса. Нельзя использовать на открытых площадках или в местах с высокой запылённостью без дополнительной оболочки.

Преимущества

• Высокая надёжность благодаря серебряным напайкам на контактах - снижают нагрев и увеличивают срок службы при частых включениях
• Отсутствие шума при работе - важное преимущество для помещений с чувствительными условиями
• Поддержка реверсирования - позволяет легко реализовать смену направления вращения двигателя
• Гибкий монтаж - можно крепить как на DIN-рейку, так и на монтажную плиту
• Устойчивость к колебаниям температур - исполнение УХЛ4 гарантирует работу при минусовых температурах до -40 C

Ограничения применения

• Не предназначен для работы вне закрытых помещений - степень защиты IP00 исключает использование на улице или в сырых средах
• Не рекомендован для нагрузок выше 10 А - превышение вызывает быстрый износ контактов и возможное сплавление
• Требуется внешняя защита от пыли, влаги и случайных прикосновений - обязательна установка в щитовой камере
• Не подходит для частотного регулирования - работает только на постоянной частоте 50/60 Гц
• Не имеет встроенной защиты от перегрузки - требуется дополнительная термическая защита (например, тепловое реле)

Примеры использования

• Управление трехфазным двигателем насоса воды в системе водоснабжения
• Реверсивное управление лифтом - два контактора ПМЛ-1501 используются для изменения направления вращения
• Автоматический запуск вентилятора при достижении заданной температуры в HVAC-системе
• Коммутирующее устройство в схеме АВР для переключения между основным и резервным источником питания
• Управление тепловой завесой в торговом зале - включение/выключение по сигналу терморегулятора

Практические советы

• Выбирая контактор ПМЛ-1501 УХЛ4 Б 10А, проверьте соответствие напряжения катушки (220 В AC) вашей сети управления - неверное напряжение приведёт к отказу срабатывания
• При использовании в реверсивной схеме обязательно применяйте блокировки - предотвращают одновременное включение обоих контакторов
• Обязательно используйте дополнительное тепловое реле - даже при номинальном токе 10 А длительная работа на грани нагрузки сокращает срок службы
• Проверяйте затяжку винтов после первых нескольких включений - медные жилы могут немного “усесться”
• Для условий с высокой влажностью или пылью - поместите контактор в герметичный бокс с классом защиты не ниже IP54
