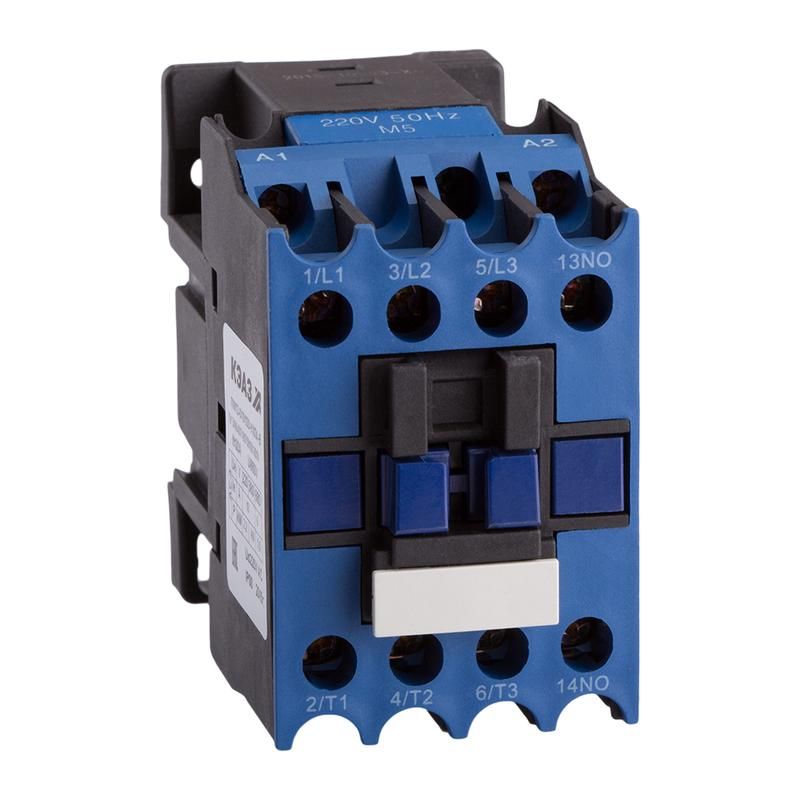

Контактор ПМ12-010100 УХЛ4 В 10А кат. 220В AC 1НО КЭАЗ 315086

Контактор ПМ12-010100 УХЛ4 В, 220В, 1 нормально разомкнутый контакт (1НО) от КЭАЗ предназначен для коммутации нагрузки до 4 кВт в сетях переменного тока. Он сочетает надёжную работу с простой установкой через винтовые зажимы и подходит для частых включений - например, в системах управления двигателями, нагревательным оборудованием и автоматикой.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 В используется для удалённого включения и выключения электрических устройств: электродвигателей, насосов, вентиляторов, тепловых завес, печей, светильников и оборудования в системах АВР. Его применяют там, где требуется частое переключение - на станках, конвейерах, лифтах и кранах. Модель рассчитана на работу в условиях умеренного климата (исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который может проходить через силовые контакты без перегрева.
• Напряжение управления: 220 В переменного тока - питание катушки происходит от сети 220 В AC.
• Силовые контакты: 3 нормально замкнутых (НЗ) + 3 нормально разомкнутых (НО) - позволяют управлять несколькими цепями одновременно.
• Дополнительные контакты: 1 нормально разомкнутый контакт (НО) - служит для сигнализации, блокировок или передачи состояния в .
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателей при напряжении 380 В.
• Тип тока: Переменный (AC) - работает только в сетях с переменным током.
• Степень защиты: IP00 - корпус не защищён от пыли и воды; требует установки в закрытом щите или защищённой среде.
• Способ монтажа: Винтовое соединение - провода фиксируются болтами, без специальных клеммных колодок.

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В монтируется на DIN-рейку 35 мм стандартного типа. Подключение силовой цепи выполняется через винтовые зажимы - подходят медные жилы сечением до 2,5 мм2. Для управления катушкой используются два вывода A1 и A2, расположенные сверху. Обязательно соблюдать полярность при подключении цепи управления - хотя для переменного тока она не имеет значения, важно правильно подсоединить все провода. Открытая конструкция требует изоляции всех токоведущих элементов после монтажа.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1). Соответствует классу исполнения УХЛ4 - допускает эксплуатацию при температуре от −40C до +40C и относительной влажности до 90%. Безопасность обеспечивается конструкцией: механическая блокировка предотвращает самопроизвольное включение, а воздушный зазор между контактами снижает риск дугового пробоя.

Преимущества

• Высокая долговечность - контакты выполнены из серебросодержащего сплава, устойчивы к эрозии при частых включениях.
• Удобство обслуживания - доступ к контактам без демонтажа устройства.
• Готовый набор контактов - три пары НЗ и три пары НО дают гибкость для реализации сложных схем управления.
• Поддерживает высокую частоту операций - до 1200 включений/час при номинальном токе.

Ограничения применения

• Не для помещений с повышенной запылённостью, влагой или химически активной средой - степень защиты IP00 исключает открытую установку вне шкафа.
• Не подходит для работы с постоянным током - даже при совпадении напряжения.
• Не рекомендуется использовать для нагрузок выше 4 кВт - возможен выход из строя контактов.
• Требуется внешняя защита от перегрузок - самостоятельно не содержит термореле или автоматических выключателей.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения - основные контакты включают двигатель, дополнительный НО-контакт сигнализирует о работе.
• Автоматический ввод резерва (АВР): один контрактор включает основной источник, второй - резервный, сигнал о состоянии передаётся через НО-контакт.
• Управление тепловой завесой: кнопка старта подаёт 220 В на катушку, контактор замыкает цепь нагревателя.
• Система освещения в цеху - несколько групп светильников включаются последовательно через группы контактов.

Практические советы

• Выбирая этот контактор, проверьте соответствие посадочного места на DIN-рейке - он совместим со всеми стандартными рейками шириной 35 мм.
• При использовании в схемах с реверсом обязательно применяйте механическую взаимоблокировку между двумя контакторами - чтобы избежать короткого замыкания.
• Не затягивайте винты слишком сильно - можно повредить пластиковую часть корпуса или деформировать контактные площадки.
• Для длительной службы используйте контактор только с нагрузкой ниже 80% от номинала - особенно при частых включениях.
• Обязательно пометьте провода на входе и выходе - благодаря множеству контактов легко запутаться при ремонте.
