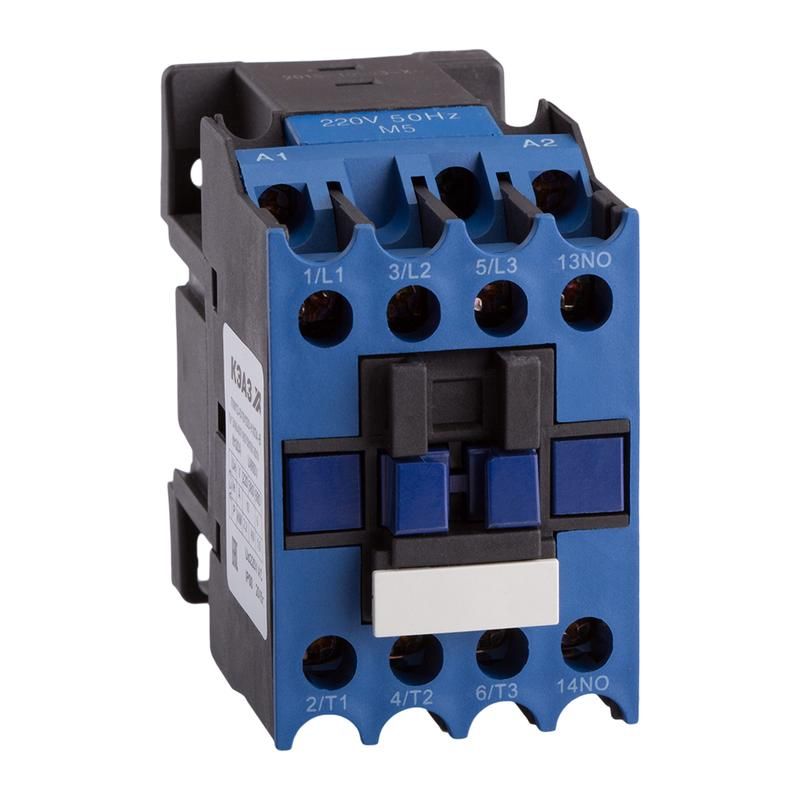

Контактор ПМ12-010150 УХЛ4 10А 220В AC IP20 КЭАЗ (Курский электроаппаратный завод) 315095

Контактор ПМ12-010150 УХЛ4 В, 220В, 1 нормально разомкнутый контакт (1НО) от КЭАЗ предназначен для коммутации слаботочных управляющих цепей в системах автоматизации. Этот контактор используется в паре с внешними силовыми устройствами, такими как пускатели или реле, и обеспечивает надёжную работу в условиях повышенной влажности и колебаний температур.

Назначение и область применения

Контактор ПМ12-010150 УХЛ4 В, 220В, 1 нормально разомкнутый контакт (1НО) не управляет нагрузкой напрямую - он служит для переключения сигналов в цепях управления. Его применяют в системах автоматического управления: пуск/останов двигателей, управление освещением, логика работы оборудования. Подходит для установки в щитах управления на заводах, в насосных станциях, на конвейерах и других объектах с жесткими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 10 А
• Напряжение питания катушки: 220 В переменного тока (AC)
• Количество вспомогательных контактов: 3 шт. - 2 нормально разомкнутых (НО) и 1 нормально замкнутый (НЗ)
• Силовые контакты: отсутствуют - контактор не рассчитан на коммутацию основной нагрузки
• Номинальная мощность: 4 кВт (соответствует максимальной нагрузке, которую можно контролировать через внешние устройства)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Исполнение: открытое - требует установки внутри корпуса или щита
• Тип тока: переменный (AC)

Совместимость и монтаж

Контактор ПМ12-010150 УХЛ4 В, 220В, 1 нормально разомкнутый контакт (1НО) монтируется на DIN-рейку шириной 35 мм (стандартная для промышленных щитов). Соединение проводов осуществляется с помощью винтовых зажимов - подходят медные одножильные провода сечением до 2,5 мм2. Для подключения катушки используйте два вывода, помеченные A1 и A2. Вспомогательные контакты доступны для подключения сигнальных цепей: они имеют гибкие клеммы, легко фиксируются в кабельных каналах.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-5-1 и сертифицирован для эксплуатации в климатическом исполнении УХЛ4 - допускается работа при температуре от −40 C до +40 C и относительной влажности до 98 % при 25 C. Применяется в помещениях с невзрывоопасной средой. Не предназначен для использования вне закрытых щитов из-за низкой степени защиты IP20.

Преимущества

• Высокая механическая долговечность - до 1 млн операций
• Устойчивость к перегрузкам и скачкам напряжения благодаря качественной катушке от КЭАЗ
• Чёткая визуальная индикация положения контактов (при наличии опций)
• Совместим с большинством стандартных DIN-реек и комплектующих серии ПМЛ

Ограничения применения

• Не предназначена для прямой коммутации силовых цепей - нельзя использовать вместо пускателя
• Работает только с переменным током - не совместим с постоянным током (DC)
• IP20 не позволяет применять в открытых или сырых местах - требуется герметичный щит
• Отсутствие силовых контактов делает невозможным использование в автономных схемах без внешних коммутирующих элементов

Примеры использования

• Управление пуском двигателя через пускатель: контактор ПМ12-010150 УХЛ4 В, 220В, 1 нормально разомкнутый контакт (1НО) передаёт команду от кнопочного поста к катушке пускателя
• Сигнализация состояния: один из НО-контактов подключается к индикатору “Работает”, НЗ-контакт - к индикатору “Останов”
• Автоматизация линии: взаимодействие с PLC, где контактор выступает как интерфейс между контроллером и силовым оборудованием

Практические советы

• Выбирая контактор, проверьте соответствие напряжения катушки (220 В AC) вашей сети - не используйте с 380 В или DC
• При монтаже затягивайте винты равномерно, чтобы не повредить пластиковую оболочку - рекомендован момент 0,2–0,3 Нм
• Для увеличения срока службы избегайте частых включений более 600 раз в час - это снижает риск сваривания контактов
• Если нужен больше чем один НО-контакт - выбирайте модификацию с двумя НО, поскольку этот экземпляр имеет только один НО и один НЗ
• При использовании в составе системы с несколькими аналогичными контакторами - маркируйте все клеммы, чтобы избежать путаницы при обслуживании
