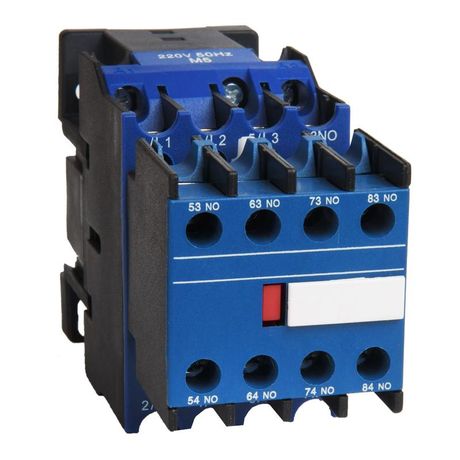

Контактор ПМ12-010100 УХЛ4 В 10А кат. 220В AC 3НО+2НЗ КЭАЗ 312325

Контактор ПМ12-010100 УХЛ4 В, 220В, (3з+2р) 10А - устройство для дистанционного включения и отключения электродвигателей до 4 кВт с управлением через катушку 220 В. Произведён КЭАЗ, соответствует серии ПМЛ, артикул 312325.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 В, 220В, (3з+2р) 10А используется для коммутации силовых цепей переменного тока в системах автоматизации. Подходит для управления электродвигателями, насосами, вентиляторами, компрессорами и другим оборудованием, требующим частых включений/выключений. Применяется в промышленных щитах, на конвейерах, в станках и системах HVAC.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главной цепи: 10 А
• Категория коммутационной способности: AC-3 - для запуска и отключения асинхронных двигателей
• Управляемая мощность двигателя: до 4 кВт
• Конфигурация контактов: 3 нормально замкнутых (НО) + 2 нормально разомкнутых (НЗ)
• Род тока: переменный (AC)
• Исполнение: открытое - без корпуса, для установки внутри защищённых шкафов
• Степень защиты: IP00 - без защиты от внешних воздействий, требуется установка в закрытом щите
• Способ подключения: винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В, 220В, (3з+2р) 10А монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715). Для подключения используются винтовые зажимы: силовые контакты рассчитаны на провода сечением до 2,5 мм2, управляющая катушка - до 1,5 мм2. Перед монтажом проверьте соответствие сечения проводов и момент затяжки винтов (не более 0,8 Нм). Убедитесь, что контактная группа совпадает с требованиями схемы - 3 НО и 2 НЗ позволяют реализовать базовые функции блокировки и самоблокировки.

Безопасность и стандарты

Производится в соответствии с ГОСТ Р МЭК 60947-4-1. Соответствует требованиям безопасности для оборудования класса II. Работает в условиях температур от −40 C до +60 C (климатическое исполнение УХЛ4). Не предназначен для работы во взрывоопасных средах или на открытом воздухе без защиты.

Преимущества

• Высокая надёжность механических контактов благодаря технологии КЭАЗ
• Чёткая коммутация даже при перегрузках до 10 А
• Гибкость схемотехники: наличие трёх НО и двух НЗ позволяет собирать сложные цепи управления без дополнительных реле
• Совместимость с большинством стандартных DIN-рейок и щитового оборудования

Ограничения применения

• Не применяется вне закрытых распределительных щитов из-за степени защиты IP00
• Не рекомендован для частых включений свыше 600 раз в час - возможен быстрый износ контактов
• Не подходит для постоянного тока (DC) - катушка рассчитана исключительно на 220 В переменного тока
• Не предназначена для работы в условиях повышенной влажности, пыли или химически активной среды без дополнительной герметизации

Примеры использования

• Управление трехфазным асинхронным двигателем 3 кВт на конвейере
• Автоматический запуск вентилятора после достижения заданной температуры
• Цепь с самоблокировкой: один из НЗ контактов обеспечивает удержание катушки после отпускания кнопки “Пуск”
• Обратная связь: НО контакты сигнализируют о состоянии включения в PLC

Практические советы

• Выбирая контактор ПМ12-010100 УХЛ4 В, 220В, (3з+2р) 10А, убедитесь, что нагрузка не превышает 4 кВт - превышение вызывает перегрев и выход из строя
• Для долгой службы используйте фрикционные гашители дуги (если есть в схеме) и регулярно проверяйте состояние контактов
• При использовании в цепях с высокими импульсными помехами (например, ЧРП) установите RC-фильтр на катушку управления
• Артикул 312325 - единственный номер для заказа; другие модификации серии ПМЛ имеют отличную конфигурацию контактов
• Не путайте с аналогичными изделиями других производителей - КЭАЗ использует свою систему маркировки, где УХЛ4 указывает на климатическое исполнение, а не тип корпуса
