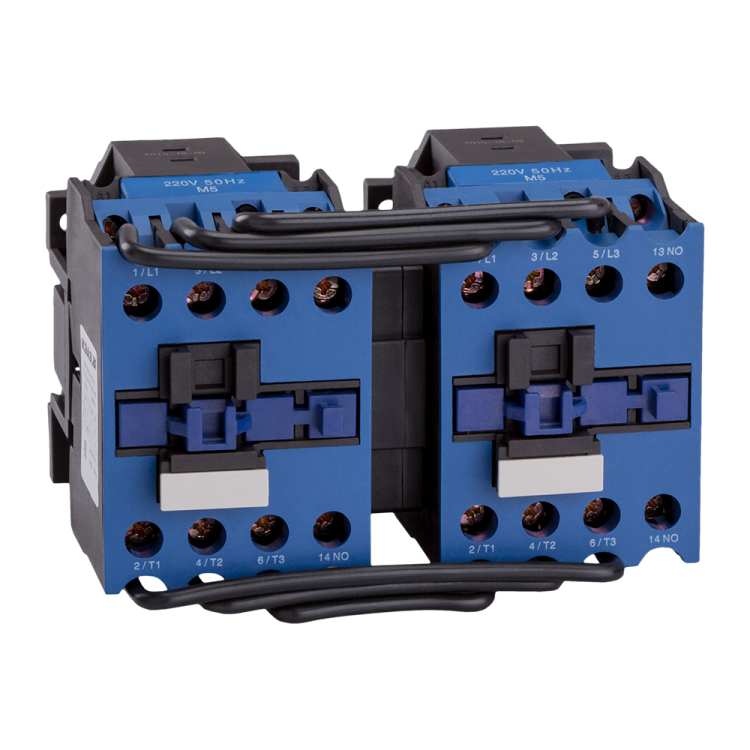

Пускатель реверсивный ПМЛ-1561М-10А-220AC-УХЛ4-Б - 229708 КЭАЗ

Контактор ПМЛ-1561М УХЛ4 Б 10А кат. 220В AC от КЭАЗ предназначен для дистанционного управления трёхфазными электродвигателями до 4 кВт - включая пуск, остановку и реверс. Этот контактный аппарат рассчитан на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор ПМЛ-1561М УХЛ4 Б 10А кат. 220В AC используется для коммутации силовых цепей переменного тока. Его основная задача - безопасно включать и выключать нагрузку, особенно частично перегружаемую, например, при запуске двигателей. Подходит для систем, где требуется реверсирование направления вращения: грузоподъёмники, лифты, насосы, вентиляторы, тепловые завесы, станки и системы АВР. Также применяется в цепях освещения с высокой коммутационной нагрузкой.

Технические характеристики

• Род тока: переменный (AC), 50/60 Гц
• Номинальный ток главных контактов: 10 А
• Напряжение катушки управления: 220 В AC
• Номинальная мощность двигателя: 4 кВт
• Количество главных контактов: 3 нормально замкнутых (3НО)
• Количество вспомогательных контактов: 1 нормально разомкнутый + 3 нормально замкнутых (1НЗ/3НО)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 1,5 мм2
• Способ монтажа: на DIN-рейку или монтажную плату
• Исполнение: реверсивное - позволяет менять направление вращения двигателя при использовании двух контакторов
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор ПМЛ-1561М УХЛ4 Б 10А кат. 220В AC совместим со всеми стандартными DIN-рейками типа TS35. Для установки достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: максимальное сечение - 1,5 мм2. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке. Катушка управления питается от сети 220 В AC; для работы с другими напряжениями нужна другая модификация.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008 и прошёл сертификацию КЭАЗ. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - не устанавливайте устройство во влажных помещениях без дополнительного кожуха. Наличие реверсивного исполнения требует обязательного применения блокировки между двумя контактными группами (электрической или механической), чтобы избежать короткого замыкания при одновременном включении.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции КЭАЗ
• Поддержка реверса - удобно для оборудования с изменяемым направлением движения
• Гибкий способ монтажа: можно закрепить как на DIN-рейке, так и на плате
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях, на открытых площадках и в холодных регионах
• Наличие вспомогательных контактов упрощает реализацию схем автономной блокировки и сигнализации

Ограничения применения

• Не предназначен для постоянной работы при токе выше 10 А - возможен перегрев и выход из строя
• IP20 не допускает использование в сырых, пыльных или агрессивных средах без внешней защиты
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать более толстые провода без переходника
• Требуется применение внешнего теплового реле для защиты двигателя от перегрузки - сам контактор не имеет встроенной защиты
• При работе в режиме частого включения/выключения (более 120 циклов/час) срок службы снижается - рекомендовано использовать для умеренных циклов

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем
• Реверсивный пуск лебёдки: один контактор - движение вперёд, второй - назад
• Автоматический ввод резерва (АВР): переключение питания с основной сети на дизель-генератор
• Управление вентиляцией в промышленном помещении с терморегулятором
• Контроль освещения на складе с таймером или датчиком движения

Практические советы

• Выбирая контактор ПМЛ-1561М УХЛ4 Б 10А кат. 220В AC, убедитесь, что ваш двигатель не превышает 4 кВт - даже если ток ниже 10 А, перегрузка по мощности вызывает быстрый износ контактов
• Для реверсивной схемы обязательно используйте два таких контактора с взаимной блокировкой - механической (блокирующий рычаг) или электрической (через вспомогательные контакты)
• Проверьте соответствие сечения проводов: если используются медные жилы больше 1,5 мм2 - обожмите их наконечниками
• При монтаже на DIN-рейку следите, чтобы контактор был установлен прямо - перекос может повредить механизмы фиксации
• Не забудьте подключить тепловое реле (например, ТРН или ТРП) последовательно с двигателем - без него риск перегрева слишком велик
• При длительной эксплуатации в условиях высокой влажности - дополнительно герметизируйте место монтажа или поместите контактор в бокс с IP54+
