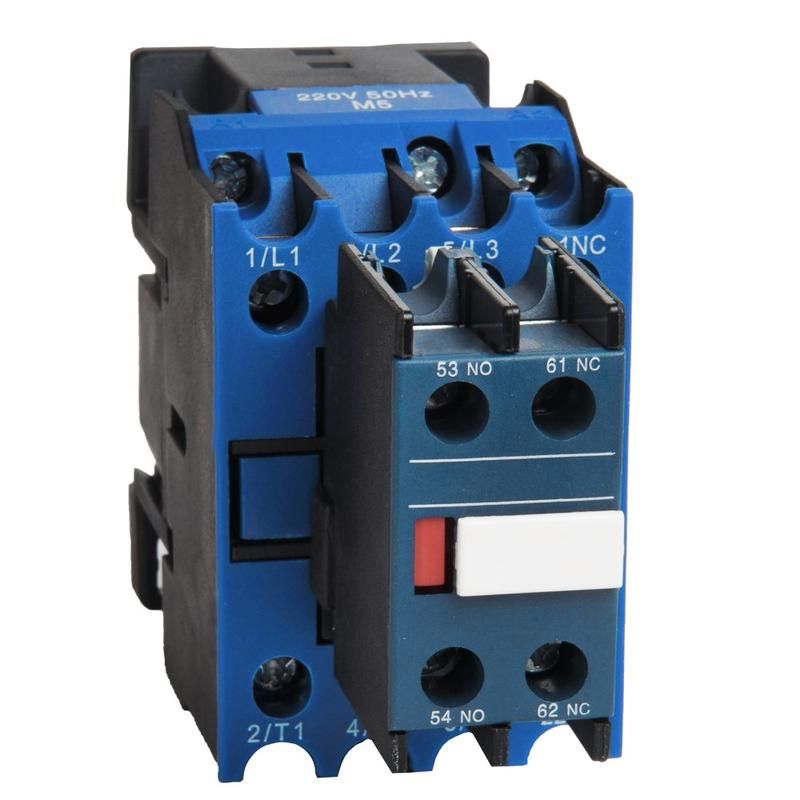

Контактор ПМ12-010100 УХЛ4 В 10А кат. 220В AC 2НО+1НЗ КЭАЗ 312324

Контактор ПМ12-010100 УХЛ4 В, 220В, (2 нормально открытых + 1 нормально закрытый контакт) от КЭАЗ предназначен для коммутации силовых цепей переменного тока в автоматических системах управления. Этот контактор используется там, где требуется надёжное включение и отключение нагрузки до 10 А, особенно в условиях умеренного климата благодаря исполнению УХЛ4.

Назначение и область применения

Контактор ПМ12-010100 УХЛ4 В, 220В, (2 нормально открытых + 1 нормально закрытый контакт) применяется для удалённого управления электродвигателями, нагревательными элементами, светильниками и другими устройствами с активной или индуктивной нагрузкой. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других промышленных объектах. Его используют в системах автономного управления, где нужна логика переключения между состояниями “включено” и “выключено” с использованием двух нормально открытых и одного нормально закрытого контакта.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 10 А
• Количество и тип контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Номинальная мощность управляемого двигателя: 4 кВт
• Способ подключения: винтовые зажимы для силовой и управляющей цепи
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или защищённом месте
• Исполнение: открытое - доступны все части устройства, что позволяет легко обслуживать, но исключает использование во влажной или запылённой среде без дополнительной защиты
• Род тока: переменный (AC)

Совместимость и монтаж

Контактор ПМ12-010100 УХЛ4 В, 220В, (2 нормально открытых + 1 нормально закрытый контакт) монтируется на DIN-рейку 35 мм стандартного типа. Для подключения используйте провода сечением до 2,5 мм2 - они должны плотно фиксироваться в винтовых зажимах. Обязательно проверьте правильность подключения управляющей катушки: напряжение 220 В AC должно соответствовать указанному значению. Неправильное напряжение приведёт к выходу из строя катушки. Монтаж выполняйте при выключенном питании. После установки убедитесь, что контакты свободно перемещаются и не заедают.

Безопасность и стандарты

Контактор ПМ12-010100 УХЛ4 В, 220В, (2 нормально открытых + 1 нормально закрытый контакт) соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Он рассчитан на работу в условиях температур от −40 C до +60 C, что обеспечивает надёжную работу в помещениях с умеренным климатом. Однако из-за степени защиты IP00 он не защищён от попадания воды, пыли и сторонних предметов - обязательна установка в распределительном шкафу.

Преимущества

• Увеличенный срок службы благодаря качественной механике от КЭАЗ
• Чёткая и быстрая коммутация даже при частых включениях
• Гибкость в проектировании: три нормально открытых и один нормально закрытый контакт позволяют реализовывать сложные логические схемы управления
• Высокая совместимость с комплектующими серии ПМЛ/РТЛ - можно заменить аналогичные модели без переделки монтажа

Ограничения применения

• Не допускается применение в условиях повышенной влажности, пыли, агрессивных газов - степень защиты IP00 не предполагает внешнюю герметизацию
• Не подходит для работы вне помещений или в неотапливаемых шкафах при температурах ниже −40 C
• Нельзя использовать для коммутации токов выше 10 А - возможна сварка контактов и выход из строя
• Не рекомендован для частых пусков двигателей с высокой инерцией без учёта тепловой нагрузки - при более чем 60 включениях в час возможен перегрев катушки

Примеры использования

• Управление трёхфазным электродвигателем 4 кВт через кнопочную станцию с аварийной остановкой (использование НЗ-контакта для сигнализации)
• Автоматическое включение освещения в цеху по сигналу от датчика движения (два НО-контакта для параллельного включения нескольких групп ламп)
• Система резервирования: основной и резервный насос - переключение между ними с помощью НО и НЗ контактов

Практические советы

• При замене старого контактора - проверьте соответствие количества и типа контактов. ПМ12-010100 УХЛ4 В, 220В, (2 нормально открытых + 1 нормально закрытый контакт) имеет именно такую конфигурацию - другие модели могут отличаться
• Обязательно используйте предохранители в цепи управления и силовой цепи - это продлит жизнь контактору и повысит безопасность системы
• Проверяйте затяжку винтов каждые 6–12 месяцев - ослабление соединений вызывает перегрев и искрение
• Если планируете установку в шкафу с высокой температурой - выбирайте место с хорошей вентиляцией; контактор не имеет собственного охлаждения
• Артикул 312324 - это точный идентификатор для заказа запасных частей или замены. Сохраните его в документации оборудования.
