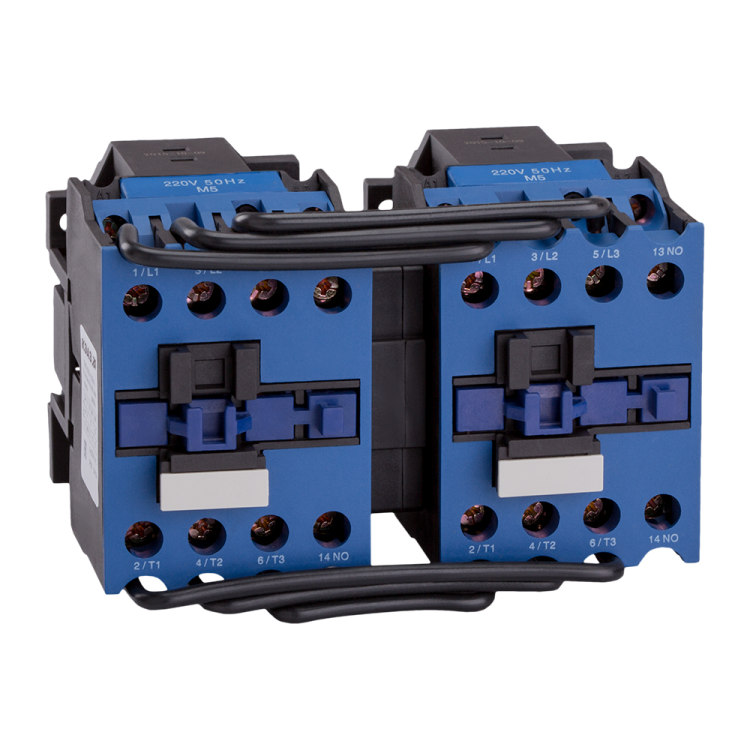

Реверсивный контактор

Устройства для дистанционного пуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей. Применяются в системах управления насосами, вентиляторами, станками, кранами и другим оборудованием.

Как выбрать

Основные параметры, определяющие соответствие устройства вашей задаче:

• Номинальный ток: должен соответствовать или превышать рабочий ток двигателя. Завышенный ток допустим, заниженный - приведёт к выходу из строя.
• Напряжение катушки управления: должно совпадать с имеющимся в схеме управления (например, 24 В, 110 В, 220 В, 380 В). Отклонение вызовет некорректную работу.
• Номинальная мощность двигателя: указана производителем для ориентира. Соответствует току при заданном напряжении сети (обычно 380–400 В).
• Количество и тип контактов: три силовых полюса - стандарт для трёхфазной сети. Вспомогательные контакты (НО/НЗ) нужны для сигнализации или самоблокировки.
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, подходит для большинства помещений. Вне помещения требуются другие классы защиты.

Выбор по характеристикам

По номинальному току и мощности двигателя

Главный параметр - токовая нагрузка. Малые контакторы (до 16 А) подходят для бытовых и легких промышленных двигателей (насосы, вентиляторы). Средние (25–63 А) - для оборудования средней мощности. Высокие значения (100–630 А) - для крупных станков, компрессоров, конвейеров. Перегрузка даже на 20% быстро выводит устройство из строя. Избыток тока безопасен, но увеличивает размер и стоимость.

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52]

По напряжению катушки управления

Напряжение катушки должно точно соответствовать источнику в схеме. Наиболее распространённые - 220 В и 380 В. Также встречаются 24 В, 42 В, 110 В - часто в системах безопасности или с питанием от понижающего трансформатора. Использование контактора с несоответствующим напряжением катушки приведёт к её перегоранию (при высоком U) или отказу в работе (при низком U).

Товары: [1] [2] [3] [4] [5] [6] [7] [8] [9] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [29] [24] [25] [26] [27] [28] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52]

По наличию вспомогательных контактов

Вспомогательные контакты (чаще всего 1–2 пары НО/НЗ) используются для формирования цепей самоблокировки, аварийной сигнализации или взаимоблокировок. В простых схемах без сигналов и сложной логики они не обязательны. Однако их отсутствие снижает функциональность. Некоторые модели (особенно серии CHINT NC2) имеют место для установки дополнительных модулей, но сами по себе не содержат этих контактов.

Товары: [1] [2] [3] [4] [24] [6] [7] [8] [9] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [29] [25] [26] [27] [28] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52]

Выбор по бюджету

Бюджетные решения

Подходят для простых задач с низкой частотой включений: запуск насоса, вентилятора, светового щита. Чаще основаны на проверенных сериях типа ПМЛ. Что теряете: меньше запас по износостойкости, ограниченный набор вспомогательных контактов, меньшая ремонтопригодность. Компромисс оправдан там, где важна цена, а оборудование работает в мягком режиме.

Товары: [1] [2] [3] [4] [5] [22] [29] [24] [25] [26] [27] [28] [30] [50] [49] [51]

Средний сегмент

Оптимальный выбор для большинства промышленных применений. Лучшее сочетание цены, надёжности и функциональности. Увеличенный срок службы, наличие вспомогательных контактов, лучшие материалы контактов. Подходит для ежедневной эксплуатации, частых пусков и условий с умеренной пылевлагообильностью. Широкий выбор модификаций по напряжению катушки.

Товары: [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [32] [33] [36] [46] [47] [48] [37] [39] [52]

Высокий ценовой сегмент

Решения для ответственных участков: крупные двигатели, работа с высокой периодичностью, тяжёлые условия. Получаете: максимальную долговечность, стабильность при перегрузках, возможность масштабирования через дополнительные модули (блок-контакты, задержки). Такие устройства рассчитаны на десятки тысяч циклов. Необходимы там, где простои дорогостоящи, а надёжность критична.

Товары: [16] [17] [18] [19] [20] [21] [31] [34] [35] [42] [43] [44] [37] [38] [40] [41]

Выводы

Если двигатель до 4 кВт и используется редко - смотрите [50] [1] [2]. Для двигателей 7.5–12.5 кВт - [6] [22]. Для мощностей 30–55 кВт - [8] [12] [33]. При необходимости частых пусков или высокой надёжности - обращайте внимание на серии KTE ([11] и выше) и CHINT NC2 ([16] и выше). Если в схеме нужно 110 В или 24 В на управление - выбирайте [23] [24]. Для мощных установок (100+ кВт) - [13] и выше, особенно при напряжении катушки 380 В или 400 В - [37] [39] [38]. Критично иметь вспомогательные контакты? Смотрите [3] [4] [49] [51] и все модели KTE и CHINT.
