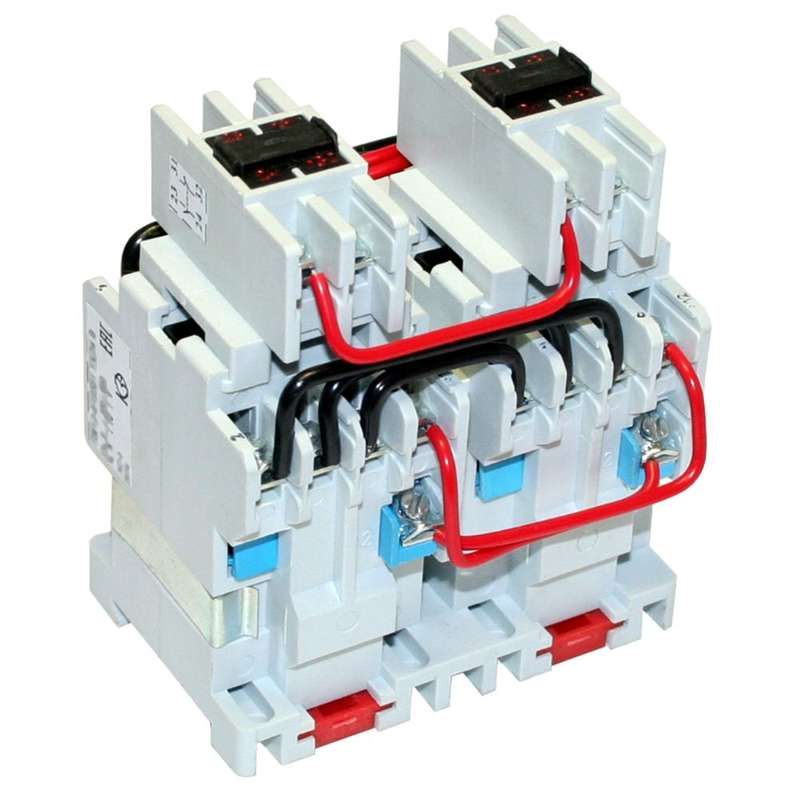

Контактор электромагнитный реверсивный ПМ12-010500 УХЛ4 В 380В (4з+2р) - 020500420ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 4НО+2НЗ 10А от КЗЭА - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее безопасную смену направления вращения. Артикулы пм12-010500 и 020500420вв380000010 соответствуют одному продукту, предназначенном для работы в промышленных системах управления.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 4НО+2НЗ 10А используется для удалённого запуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок с питанием до 660 В переменного тока частотой 50–60 Гц. Применяется в системах управления конвейерами, насосами, вентиляторами, станками и другим оборудованием, где требуется реверс.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который может коммутировать контактор без повреждений.
• Напряжение катушки управления: 380 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальное напряжение силовых цепей: до 660 В - допустимый максимум для подключения нагрузки.
• Номинальная мощность: 4 кВт - рекомендованная нагрузка для двигателей при напряжении 380 В.
• Количество контактов: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления и блокировки.
• Род тока: переменный (AC) - работает только с сетью переменного тока, несовместим с постоянным током.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, но без прямого воздействия осадков.
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от пыли и воды; требует установки внутри щита.
• Способ монтажа: DIN-рейка или монтажная плата - удобен для сборки в распределительных шкафах.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение проводов, требует периодической проверки затяжки.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 4НО+2НЗ 10А совместим с другими элементами автоматизации на DIN-рейке. Монтируется на стандартную рейку шириной 35 мм. Для реверса требуется два таких контактора - один для прямого, второй для обратного направления - с обязательной механической и электрической блокировкой, чтобы исключить одновременное включение. Подключение катушки управления - к фазе и нулю или двум фазам (380 В между собой). Силовые контакты подключаются к трём фазам двигателя и сети. Все провода должны иметь достаточное сечение для тока 10 А (минимум 1,5 мм2 медный).

Безопасность и стандарты

Произведено в соответствии с требованиями к промышленным контактным аппаратам. Соответствует ГОСТ Р 50030.4.1 и IEC 60947-4-1. Не имеет встроенной тепловой защиты - для предотвращения перегрузок и обрыва фаз необходимо использовать внешние тепловые реле или устройства защиты двигателя. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Чёткая реверсивная схема - четыре НО и два НЗ контакта позволяют легко реализовать взаимоблокировку без дополнительных модулей.
• Высокая надёжность коммутации - контакты рассчитаны на длительную работу при токе 10 А и частых переключениях.
• Универсальный монтаж - поддерживает как DIN-рейку, так и крепление на плату, что удобно при ремонте или сборке нестандартных щитов.
• Устойчивость к условиям УХЛ4 - способен работать в холодных и сырых помещениях, типичных для заводских цехов.

Ограничения применения

• Не предназначен для частотного регулирования - только пуск/остановка/реверс.
• IP20 требует герметичного корпуса - нельзя устанавливать вне электрошкафа даже под навесом.
• Не содержит встроенную защиту от перегрузки - обязательно использование внешнего теплового реле.
• Катушка 380 В требует двухфазного питания - невозможна работа от однофазной сети 220 В без преобразования.
• Подходит только для двигателей до 4 кВт - при больших мощностях нужен более мощный контактор.

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад для выгрузки материалов.
• Циркулярная пила, требующая быстрой смены направления вращения диска.
• Насосная система с функцией продувки трубопровода в обратном направлении.
• Шахтный лифт с реверсивным приводом и аварийной остановкой.

Практические советы

• При монтаже используйте два контактора - один для прямого, другой для обратного хода - и обеспечьте механическую блокировку, чтобы они не могли включиться одновременно.
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - при нагреве контакты могут немного ослабнуть.
• Для долгой службы катушки подключите ОПН - он снижает риск пробоя изоляции при коммутационных скачках.
• Выбирайте провода сечением не менее 1,5 мм2 для силовых цепей и 0,75 мм2 для управления - этого достаточно для тока 10 А и напряжения 380 В.
• Не применяйте этот контактор в средах с высокой коррозией или постоянным попаданием масла - УХЛ4 не гарантирует защиту от химических веществ.
