Контактор электромагнитный реверсивный ПМ12-010500 УХЛ4 В 220В (4з+2р) - 020500420ВВ220000010 КашинЗЭА

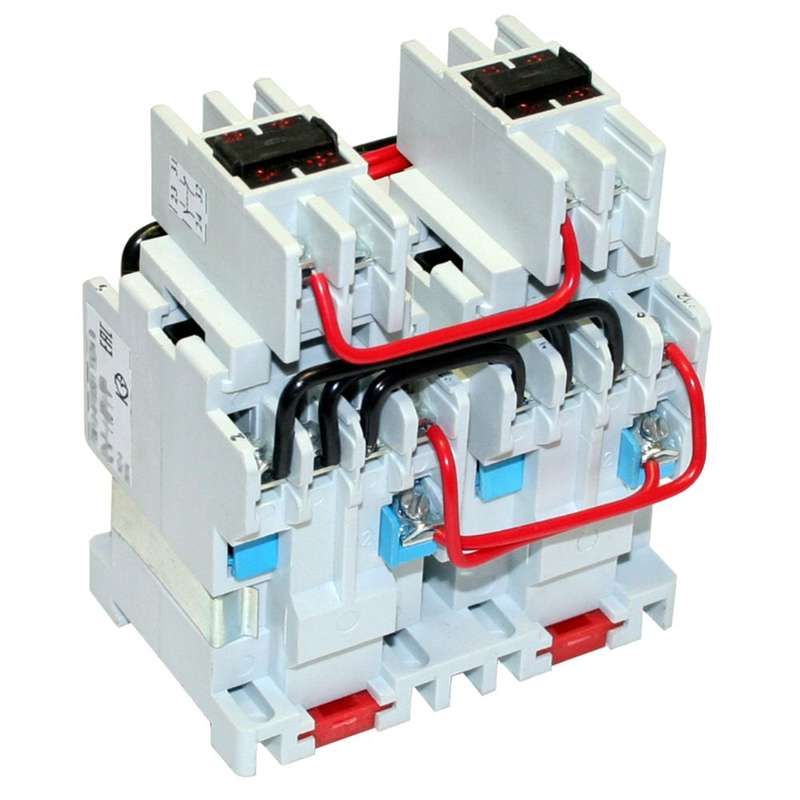

Контактор электромагнитный реверсивный УХЛ4 220В AC 4 нормально-открытых + 2 нормально-закрытых - устройство для автоматического управления трёхфазными электродвигателями, обеспечивающее пуск, остановку, реверс и защиту. Бренд КЗЭА г.Кашин выпускает этот контактатор в артикуле пм12-010500 для промышленного оборудования, работающего в условиях умеренного и холодного климата.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 220В AC 4 нормально-открытых + 2 нормально-закрытых используется для управления трёхфазными двигателями, требующими изменения направления вращения. Он применяется там, где нужна частая смена направления движения: на конвейерах, насосных станциях, подъёмниках, станках с ЧПУ и других механизмах. Устройство коммутирует силовые цепи до 10 А и управляет ими через слаботочную цепь 220 В переменного тока.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальное напряжение главных контактов: 660 В
• Номинальный ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Количество нормально-открытых (НО) контактов: 4
• Количество нормально-закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: крепление на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип присоединения: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 220В AC 4 нормально-открытых + 2 нормально-закрытых совместим с любыми DIN-рейками стандарта EN 60715. Для установки достаточно защёлкнуть корпус на рейке. Подключение проводов осуществляется через винтовые клеммы - рекомендуется использовать жилы сечением до 2,5 мм2. Максимальный крутящий момент затяжки - 0,8 Нм. Обязательно используйте два отдельных контактора (или один реверсивный модуль) для предотвращения одновременного замыкания фаз при переключении направления. Артикул пм12-010500 соответствует комплекту из двух взаимоблокированных контакторов в одном корпусе.

Безопасность и стандарты

Контактор электромагнитный реверсивный УХЛ4 220В AC 4 нормально-открытых + 2 нормально-закрытых соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Применение в системах с реверсом требует обязательной механической или электрической блокировки между прямыми и обратными контактами - в этом устройстве она реализована внутри. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок и сырых помещений без дополнительного кожуха.

Преимущества

• Встроенные блокировки исключают случайное одновременное включение прямого и обратного направления
• Высокая надёжность винтовых клемм - подходят для многократных подключений
• Климатическое исполнение УХЛ4 позволяет применять в неотапливаемых помещениях, на объектах в северных регионах
• Чёткая структура контактов: 4 НО и 2 НЗ позволяют легко организовать цепи управления, сигнализации и аварийной остановки
• Поддерживает длительную нагрузку до 10 А - достаточна для большинства двигателей 4 кВт

Ограничения применения

• Не предназначена для работы во влажных средах, на улице или в местах с высокой запылённостью - степень защиты IP20 недостаточна
• Не подходит для частотного регулирования скорости - только пуск, останов и реверс
• Требует внешней тепловой защиты (теплового реле) для защиты двигателя от перегрузки
• Не имеет встроенного выключателя - необходимо подключать отдельный рубильник или автомат перед контактором
• Нельзя использовать в сетях постоянного тока - работает только на 220 В переменного тока

Примеры использования

• Конвейерная лента, которая должна двигаться вперёд и назад для загрузки/выгрузки
• Циркулярная пила с функцией реверса для удаления опилок
• Гидравлический насос, меняющий направление потока жидкости
• Лебёдка с возможностью подъёма и спуска груза
• Оборудование в деревообрабатывающих цехах, где требуется точная смена направления вращения шпинделя

Практические советы

• При монтаже проверьте соответствие сечения провода и момента затяжки - перетянутый винт повредит клемму, слабый - вызовет нагрев
• Для реверсивного включения всегда используйте две кнопочные станции: одна для “вперёд”, другая для “назад” - с блокировкой по цепи управления
• Добавьте тепловое реле (например, ТРН) последовательно с контактом двигателя - без него риск перегрева слишком велик
• Если оборудование установлено в пыльном месте, поместите весь блок в герметичный щит с классом защиты IP54+
• Артикулы пм12-010500 и 020500420вв220000010 - это один и тот же продукт; различаются лишь внутренние номера партии
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час)
