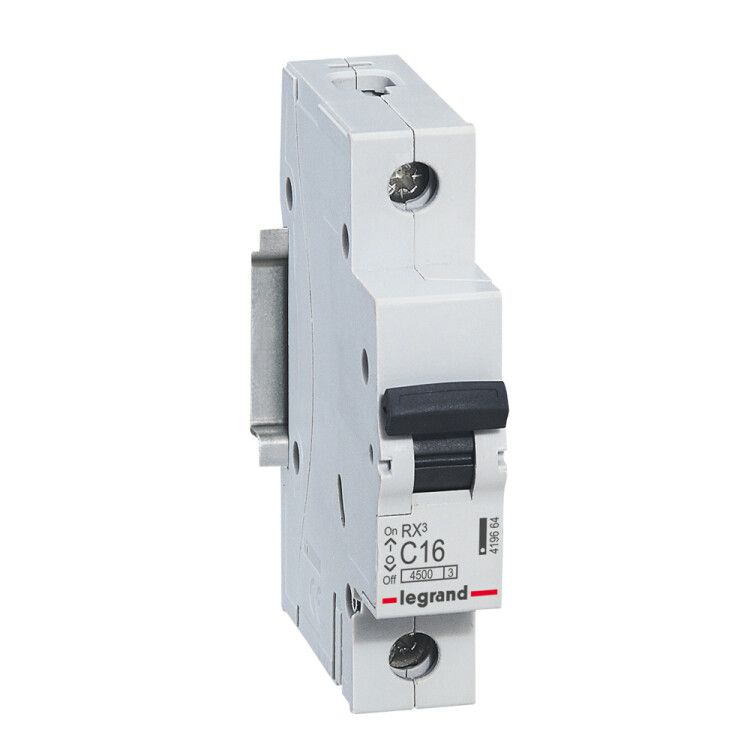

Выключатель автоматический однополюсный RX3 4500 16А C 4,5кА | 419664 Legrand

Автоматический выключатель однополюсный RX3 16 А C 4,5 кА от Legrand обеспечивает надёжную защиту бытовых и промышленных сетей от перегрузок и коротких замыканий. Артикул 419664 соответствует серийному решению RX3, предназначенным для установки в распределительных щитках.

Назначение и область применения

Автоматический выключатель однополюсный RX3 16 А C 4,5 кА защищает однофазные электрические цепи от сверхтоков - при перегрузке или коротком замыкании он автоматически отключает питание. Применяется в жилых домах, офисах, малых производствах и объектах коммерческой недвижимости. Подходит для защиты освещения, розеточных групп и бытовых приборов мощностью до 3,5 кВт.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры).
• Номинальное напряжение: 230 В переменного тока; предельное рабочее напряжение - 400 В.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Класс токоограничения: 3 - быстродействующий выключатель, снижающий энергию КЗ, что повышает безопасность оборудования.
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Частота: 50–60 Гц - совместим с сетями России и Европы.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого значения.
• Модульная ширина: 1 модуль - занимает минимальное место в щите.
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +40 C (по данным производителя); указанные в характеристиках 0 C - минимальная граница для гарантийного режима, реальный диапазон шире.
• Рабочая температура: от –25 C до +70 C - допустимый интервал работы вне зависимости от классификации UHL4.
• Срок службы: 10 000 операций включения/выключения - высокая механическая износостойкость.
• Стандарт: МЭК 60947-2 - соответствие международным требованиям к аппаратам низкого напряжения.

Совместимость и монтаж

Автоматический выключатель RX3 16 А C 4,5 кА монтируется на стандартную DIN-рейку типа TS35. Защёлки обеспечивают прочную фиксацию в двух положениях - легко вставляется и надёжно удерживается. Для подключения используются винтовые зажимы, подходящие для медных проводов сечением от 0,5 до 25 мм2. Глубина монтажа составляет 44 мм - требует достаточного места в щите. На лицевой стороне предусмотрено поле для этикетирования - удобно для маркировки линий.

Безопасность и стандарты

Выключатель соответствует нормам МЭК 60947-2 и выполнен в соответствии с требованиями безопасности для устройств низкого напряжения. Класс токоограничения 3 снижает тепловую и электромагнитную нагрузку на кабели и оборудование во время КЗ. Наличие двойной фиксации на рейке исключает самопроизвольное выпадение устройства. IP20 не предусматривает защиту от влаги - применение возможно только в сухих помещениях.

Преимущества

• Высокая долговечность благодаря 10 000 циклов включения/отключения.
• Широкий диапазон рабочих температур - надёжно функционирует даже в холодных условиях (до –25 C).
• Удобная маркировка на корпусе - ускоряет обслуживание и диагностику.
• Фиксация в двух точках - минимизирует риск случайного отсоединения.
• Поддержка кабелей до 25 мм2 - позволяет использовать более массивные провода без переходников.

Ограничения применения

• Не предназначена для трёхфазных систем - требуется три таких аппарата для полноценной защиты трехфазной сети.
• IP20 запрещает использование в сырых, пыльных или открытых местах (улиты, подъезды, наружные щитовые).
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, большие двигатели) - лучше выбрать характеристику D.
• Напряжение выше 230 В можно применять лишь временно - номинальное значение 230 В является основным для гарантированной работы.

Примеры использования

• Защита группы розеток в квартире или офисе.
• Обеспечение аварийного отключения осветительной линии в торговом помещении.
• Установка в этажном щите многоквартирного дома для одной из квартир.
• Щит управления станком с двигателем до 3 кВт.

Практические советы

• Выбирая автомат, проверьте сечение кабеля в вашей цепи - если используется 16 мм2, то 25 мм2 - запас по возможностям зажима, но не обязательно.
• При сборке щита соблюдайте порядок: сначала закрепите выключатель на рейке, потом подключайте провода - так проще избежать перекручивания контактов.
• Для многофункциональных щитов используйте этикетки - особенно важно при наличии нескольких одинаковых по номиналу выключателей.
• Не путайте с аналогами IEK - хотя они внешне похожи, внутренние механизмы и тестирование отличаются. Лучше выбирать оригиналы Legrand RX3 16 А C 4,5 кА (артикул 419664) для уверенности в качестве.
• Если планируете работу при температуре ниже 0 C - убедитесь, что весь щит находится в отапливаемом помещении, чтобы избежать конденсата.
