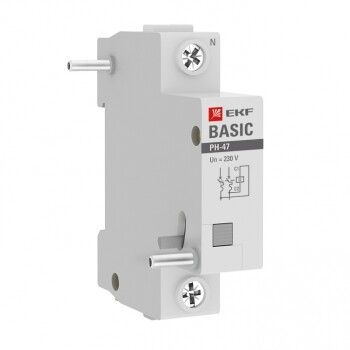

Расцепитель независимый РН-47 Basic | mdri-47-bas EKF

Расцепитель независимый РН-47 Basic от EKF - устройство для удалённого отключения автоматического выключателя по команде из внешней цепи. Подходит для интеграции в системы автоматизации технологического оборудования, особенно там, где требуется управление питанием без физического доступа к рубильнику.

Назначение и область применения

Расцепитель независимый РН-47 Basic устанавливается на модульные автоматы серии Basic от EKF и позволяет отключить выключатель дистанционно - через сигнал от кнопки, контроллера или другого устройства управления. Он не создаёт ток нагрузки, а лишь воздействует на механизм отключения автомата. Применяется в системах автоматизации: конвейеры, насосные станции, системы вентиляции, промышленные машины, где важно обеспечить безопасное быстрое отключение питания по алгоритму.

Технические характеристики

• Тип: независимый расцепитель - работает автономно от основной цепи нагрузки;
• Номинальное напряжение управления: 260 В переменного тока - требует источник питания именно этого уровня;
• Коммутируемый ток: 1,3 А - максимальный ток, который может переключать сам расцепитель; не предназначен для управления мощными нагрузками;
• Установка: занимает один модуль DIN (18 мм); совместим с автоматическими выключателями, имеющими соответствующий крепёж;
• Гарантия: 3 года - подтверждает надёжность сборки и компонентов.

Совместимость и монтаж

Расцепитель РН-47 Basic крепится механически на переднюю часть модульного автомата серии Basic от EKF. Для установки необходимо:

• Выбирать автомат с подходящим типом крепления - не все модели поддерживают этот расцепитель;
• Подключать провода к клеммам расцепителя только после отключения питания;
• Не допускать перегрузки цепи управления - ток выше 1,3 А вызовет выход из строя катушки;
• Использовать провода сечением не менее 0,5 мм2 для надёжного соединения.

Безопасность и стандарты

Расцепитель РН-47 Basic соответствует требованиям к дополнительному оборудованию для автоматических выключателей. Не имеет собственной защиты от КЗ или перегрузки - действует исключительно как исполнительное устройство. Его работа зависит от правильного подбора источника управления и целостности цепи.

Преимущества

• Простой монтаж - вставляется в стандартный модульный ряд без доработок;
• Высокая надёжность - механическая связь с автоматом гарантирует точное срабатывание;
• Экономия места - занимает всего 1 модуль DIN;
• Совместимость с продукцией EKF Basic - идеально подобран под серию автоматов того же бренда.

Ограничения применения

• Не работает при напряжении ниже 200 В или выше 260 В - возможны отказы или повреждение;
• Не предназначен для частых включений/выключений более 10 раз в минуту - риск перегрева катушки;
• Не заменяет контактор или реле - не способен коммутировать силовые цепи, только управлять автоматом;
• Не подходит для установки во взрывоопасных зонах - нет соответствующего взрывозащитного исполнения.

Примеры использования

• Автоматическое отключение станка при срабатывании датчика безопасности;
• Отключение группы освещения по расписанию через PLC;
• Аварийное отключение насосной установки при превышении температуры;
• Централизованное управление несколькими автоматами в щите через одну кнопку “Стоп”.

Практические советы

• Перед покупкой проверьте модель вашего автомата - он должен иметь специальный выступ для крепления расцепителей типа РН-47 Basic;
• Используйте предохранители в цепи управления - даже при малом токе (1,3 А) они защищают расцепитель от импульсов;
• Обозначьте провода управления - чтобы не спутать с силовой цепью при обслуживании;
• Не используйте расцепитель РН-47 Basic в сетях постоянного тока - он рассчитан только на переменный ток 260 В.
