Расцепитель независимый (монтаж с левой стороны модульного устройства) AV-SNT-2 AVERES | av-snt-2-averes EKF

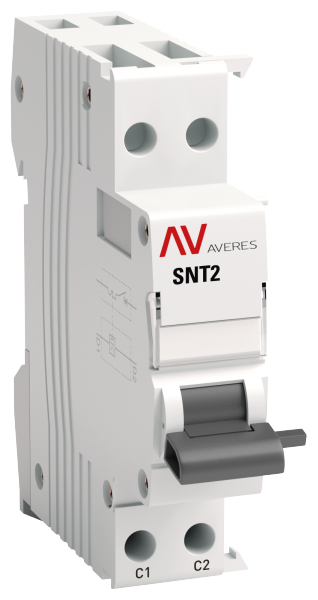

Расцепитель независимый AV-SNT-2 415В AC от EKF - устройство для дистанционного отключения модульных автоматических выключателей и других аппаратов линеек PROXIMA и AVERES. Он работает при подаче импульса или постоянного напряжения и монтируется слева от защищаемого устройства.

Назначение и область применения

Расцепитель независимый AV-SNT-2 415В AC используется для удалённого отключения автомата или другого модульного аппарата без физического вмешательства. Это необходимо в системах автоматизации, где требуется отключить питание по сигналу с пульта управления, системы безопасности или аварийной остановки.

Подходит для установки рядом с:

• Автоматическими выключателями 1P, 2P, 3P, 4P серий ВА 47-63N, ВА 47-63N DC, ВА 47-63N MA;
• Выключателями нагрузки ВН-63N PROXIMA;
• Устройствами защитного отключения (УЗО) DV AVERES 2P/4P;
• Автоматами дифференциального тока (АВДТ) 1P+N/3P+N PROXIMA и 1P+N DVA-6/10 AVERES.

Технические характеристики

• Тип: Независимый расцепитель - активируется внешним сигналом, не зависит от тока в защищаемой цепи.
• Номинальное напряжение: 230/400 В переменного тока - работает при стандартном сетевом напряжении в бытовых и промышленных системах.
• Номинальный коммутируемый ток: 6 А - максимальный ток, который может безопасно переключать сам расцепитель при управлении.
• Ширина: 18 TE (1 модуль DIN) - занимает один стандартный модуль на Din-рейке, компактно интегрируется в щит.
• Гарантия: 120 месяцев - длительный срок службы, соответствует промышленному качеству EKF.
• Сигнальные контакты: Отсутствуют - не передаёт информацию о состоянии, только выполняет команду отключения.

Совместимость и монтаж

Расцепитель AV-SNT-2 415В AC устанавливается исключительно **слева** от модульного аппарата, к которому подключается. Его механический рычаг взаимодействует с механизмом свободного расцепления автомата - поэтому важно соблюдать сторону монтажа.

Не совместим с устройствами, которые не имеют механизма свободного расцепления или расположены справа от расцепителя. Перед установкой проверьте соответствие модели автомата из списка в описании производителя.

Подключение: два провода - к катушке расцепителя подаётся управляющее напряжение (230–400 В AC). Положение контактов указано на корпусе.

Безопасность и стандарты

Расцепитель независимый AV-SNT-2 415В AC соответствует требованиям ГОСТ IEC 60947-5-1 - нормам для электроуправляемых устройств в силовой автоматике. Обеспечивает надёжное и предсказуемое срабатывание при подаче управляющего сигнала.

Преимущества

• Стандартная ширина 1 модуль DIN - легко встраивается в существующие щиты без доработок.
• Совместим со многими популярными моделями EKF - PROXIMA и AVERES - снижает риск ошибки при замене или расширении системы.
• Импульсное или непрерывное управление - гибкая интеграция в любые системы автоматики, включая PLC и кнопочные станции.
• Высокая долговечность - гарантия 10 лет указывает на прочную конструкцию и качество материалов.

Ограничения применения

• Не работает с постоянным током - предназначена только для переменного напряжения 230/400 В AC.
• Не имеет сигнальных контактов - нельзя использовать для контроля состояния отключения (например, для индикации или логики в контроллере).
• Только левосторонний монтаж - невозможна установка справа от автомата, что ограничивает варианты компоновки в плотных щитах.
• Не поддерживает регулировку порога срабатывания - срабатывает при любом значении напряжения выше минимального уровня, указанного в спецификации.

Примеры использования

• Промышленный станок: при сработавшей аварийной кнопке - расцепитель отключает автомат защиты, прекращая подачу энергии на двигатель.
• Жилой дом с системой “умный дом”: по сигналу с пульта или датчика дыма - отключаются все группы освещения и розеток через автоматы PROXIMA.
• Логистическая система: при перегрузке конвейера - управляющий контроллер отправляет импульс на расцепитель, останавливая линию.

Практические советы

• Перед монтажом убедитесь, что выбранный автомат (например, ВА 47-63N или AV-125) имеет механизм свободного расцепления - иначе расцепитель не сработает.
• Проверьте полярность подключения: хотя расцепитель не чувствителен к полярности, рекомендуется соблюдать схему, указанную на корпусе.
• Не используйте для управления напряжением ниже 230 В - возможны отказы в работе. Для 110 В нужен другой тип расцепителя.
• При сборке щита оставляйте место слева от автомата - расцепитель не допускает бокового смещения или давления соседних элементов.
• При необходимости замены - выбирайте тот же артикул AV-SNT-2 415В AC: другие модели даже от EKF могут иметь правостороннюю установку или отличаться по напряжению.
