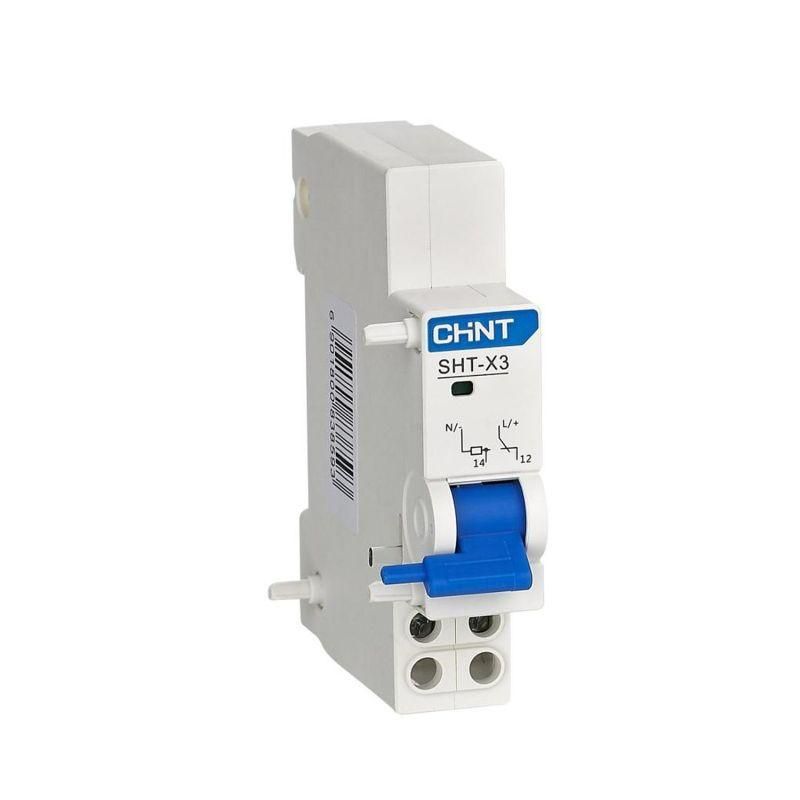

Расцепитель независимый SHT-X3 AC 240В/AC 415В для NXB-125(G) (R) CHINT 816989

Расцепитель независимый SHT-X3 AC 240В/415В для NXB-125(G) (R) от CHINT - устройство для дистанционного отключения автоматических выключателей серии NXB-125(G). Устанавливается на DIN-рейку и работает при импульсном управлении, обеспечивая надёжное отключение даже при колебаниях напряжения.

Назначение и область применения

Расцепитель независимый SHT-X3 AC 240В/415В для NXB-125(G) (R) используется для удалённого отключения автомата через внешний сигнал - например, с кнопки, датчика или системы автоматизации. Применяется там, где требуется быстрое и безопасное отключение нагрузки без физического доступа к выключателю. Подходит для систем безопасности, технологических линий, промышленного оборудования и распределительных щитов.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 240–415 В
• Количество переключающих контактов: 1 (НО - нормально разомкнутый)
• Количество контактов всего: 2 (включая контакт для сигнализации состояния)
• Режим работы: импульсный - срабатывает при кратковременном подаче напряжения
• Напряжение отключения: 0,35–0,7 U_s
• Напряжение гарантированного невключения: ниже 0,35 U_s
• Напряжение неотключения: 0,85–1,10 U_s
• Электрическая износостойкость: 4000 циклов включения/отключения
• Механическая износостойкость: 4000 циклов
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Габаритная ширина: 18 мм
• Монтаж: на стандартную DIN-рейку 35 мм

Совместимость и монтаж

Расцепитель независимый SHT-X3 AC 240В/415В для NXB-125(G) (R) совместим исключительно с автоматическими выключателями серии NXB-125(G). Монтируется справа от выключателя - прищёлкивается механически, без дополнительных креплений. Для установки необходимо освободить место на DIN-рейке шириной 18 мм рядом с NXB-125(G). Контакты расцепителя подключаются к цепи управления: один провод - к источнику, второй - к земле или нулю. Напряжение подаётся импульсом (не более 1 секунды), после чего расцепитель сработает и вернётся в исходное состояние.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для внутренней установки. Степень защиты IP20 предполагает работу только в закрытых щитах. Не предназначено для использования во влажной среде, на улице или в местах с высокой запылённостью. Электрическая и механическая износостойкость 4000 циклов гарантирует долгую службу при соблюдении режима импульсного управления.

Преимущества

• Простая и надёжная механическая связь с выключателем NXB-125(G)
• Импульсный режим снижает энергопотребление и тепловые потери
• Чётко заданные пороги срабатывания обеспечивают отказоустойчивость при скачках напряжения
• Небольшая ширина (18 мм) позволяет компактно размещать в плотных щитах
• Поддерживает стандартные условия эксплуатации (загрязнение 2, температурный диапазон по ГОСТ)

Ограничения применения

• Не совместим с другими сериями выключателей - только с NXB-125(G)
• Работает только при переменном токе 240–415 В - нельзя использовать с постоянным током или другим напряжением
• IP20 - недопустимо применение в открытых, сырых или пыльных условиях
• Не предназначен для длительного включения - только импульсное питание
• Не имеет встроенного индикатора положения - состояние проверяется визуально или через внешнюю систему

Примеры использования

• Автоматическое отключение станка при аварии по датчику давления
• Отключение группы оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение в щите управления конвейера
• Интеграция в систему SCADA для удалённого контроля цепей

Практические советы

• Проверьте соответствие напряжения сети (240–415 В AC) перед подключением - превышение вызовет выход из строя
• Используйте только импульсы до 1 секунды - длительное включение может повредить катушку
• При монтаже убедитесь, что расцепитель плотно защёлкнулся на NXB-125(G): слышен характерный щелчок
• Не используйте с выключателями других брендов - даже если они кажутся аналогичными
• Для диагностики: если расцепитель не срабатывает, проверьте целостность цепи управления и наличие напряжения на входе
• Замена возможна без демонтажа выключателя - достаточно отсоединить провода и снять старый расцепитель
