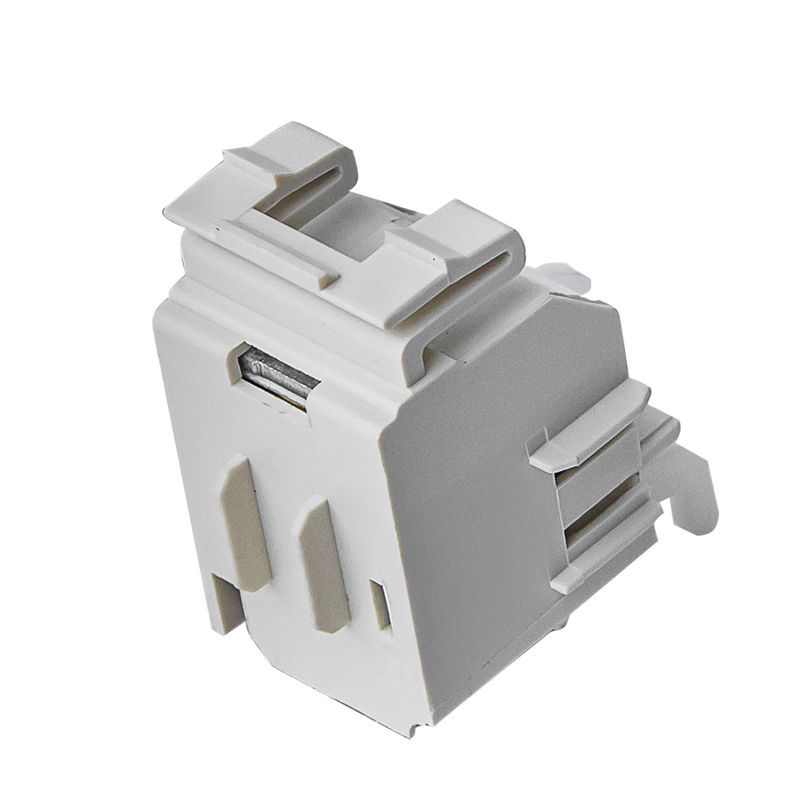

Независимый расцепитель 250 AC380 В (правый) PRO.KVANT | KVA000084 Контактор (Legrand)

Расцепитель независимый 250 AC380 В (правый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматического выключателя при подаче напряжения на катушку. Применяется в системах управления и защиты электрооборудования, особенно в составе серий PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 250 AC380 В (правый) используется для удалённого отключения автомата при появлении напряжения на его катушке. Он не контролирует ток или температуру - просто реагирует на наличие напряжения 380 В переменного тока. Подходит для установки в коммутационные шкафы, распределительные устройства, системы автоматизации производства. Часто применяется совместно с автоматическими выключателями серии PRO.KV ACC.

Технические характеристики

• Напряжение срабатывания: 380 В переменного тока (AC)
• Тип питания: переменный ток (AC), частота 50/60 Гц
• Место установки: правостороннее (расположено справа от оси автомата)
• Номинальная мощность катушки: рассчитана на работу с автоматами до 250 А
• Интервал рабочих температур: от -25C до +60C (по умолчанию для серии PRO.KV ACC)

Совместимость и монтаж

Расцепитель независимый 250 AC380 В (правый) совместим только с автоматическими выключателями серии PRO.KV ACC, имеющими соответствующую механическую посадку. Монтаж выполняется путём защёлкивания на направляющие контактора - без инструментов. Перед установкой проверьте, что корпус автомата имеет фиксирующий паз именно для правостороннего расцепителя. Нельзя использовать с моделями других производителей или с левосторонними версиями этого же расцепителя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает безопасную изоляцию цепей управления и силовой части. Не содержит свинца и опасных веществ согласно RoHS.

Преимущества

• Высокая надёжность срабатывания при постоянном напряжении 380 В
• Механическая совместимость с широкой линейкой автоматов PRO.KV ACC
• Не требует внешних источников питания - работает от сети управления
• Правосторонняя компоновка позволяет оптимально размещать провода в шкафу

Ограничения применения

• Не работает при напряжении ниже 85% от номинала (менее 323 В)
• Не предназначена для работы с постоянным током (DC)
• Не поддерживает регулировку порога срабатывания - только фиксированный уровень 380 В
• Запрещается применять в средах с высокой запылённостью без дополнительной защиты IP выше 54

Примеры использования

• Автоматическое отключение станка при аварии в системе управления
• Отключение группы оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение конвейера через PLC-систему
• Защита насосных групп при перегрузках по току, управляемых с пульта

Практические советы

• Перед монтажом убедитесь, что автоматический выключатель установлен в положении “OFF” - это предотвращает случайное срабатывание.
• Подводите питание к катушке через защитный аппарат (например, автомат 6–10 А) - это снижает риск повреждения расцепителя при КЗ.
• При использовании нескольких расцепителей в одном шкафу - промаркируйте каждую катушку, чтобы избежать путаницы при обслуживании.
• Проверяйте целостность соединений раз в 6 месяцев - окисление контактов может вызвать отказ срабатывания.
• Если нужен левосторонний вариант - выбирайте другую модель; этот расцепитель нельзя перевернуть.
