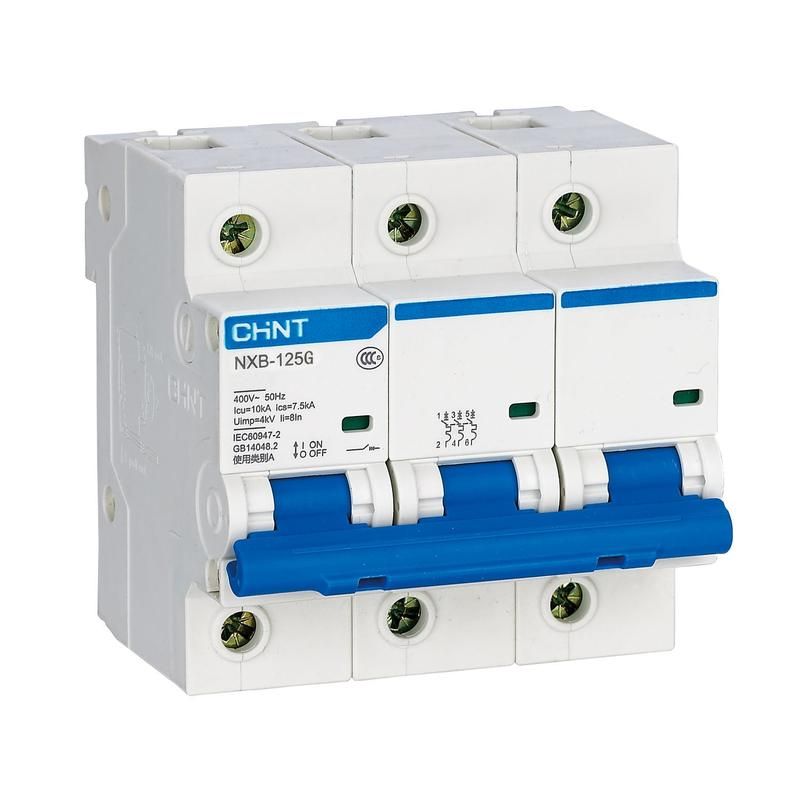

Выключатель автоматический трехполюсный NXB-125 3P 63А 10kA х-ка C (R) | 816137 CHINT

Автоматический выключатель NXB-125 (R) — трёхполюсный модульный аппарат с номинальным током 63 А и отключающей способностью 10 кА, предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных, офисных и жилых помещениях. Бренд CHINT обеспечивает надёжность и соответствие международным стандартам.

Назначение и область применения

Выключатель NXB-125 (R) защищает трёхфазные сети переменного тока с напряжением до 400 В и частотой 50/60 Гц. Подходит для защиты силового оборудования: станков, насосов, вентиляторов, конвейеров, групп освещения и других нагрузок, где требуется надёжная защита от сверхтоков. Устройство рассчитано на нечастые операции включения и отключения. Может устанавливаться в щитах с доступом для неквалифицированного персонала — например, в жилых домах, торговых центрах или административных зданиях.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Количество полюсов: 3
• Отключающая способность: 10 кА (предельная), 7,5 кА (рабочая)
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (электромоторы, светильники)
• Тип тока: переменный (AC)
• Напряжение изоляции: 500 В
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам
• Ширина одного полюса: 18 мм (всего 4,5 модуля = 81 мм)
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25 °C до +40 °C
• Частота: 50/60 Гц
• Степень загрязнения: 2 — допустимо использование в помещениях с обычной запылённостью
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 — снижает энергию КЗ, повышая безопасность
• Категория применения: A — для защиты кабелей и проводов

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением, соответствующим номинальному току 63 А (обычно 10–16 мм² медный). Также возможна установка шин типа PIN и FORK. Выключатель NXB-125 (R) совместим со всеми элементами серии NXB-125: можно комбинировать с дополнительными модулями — вспомогательными контактами, расцепителями и сигнальными устройствами. Ширина 4,5 модулей позволяет легко разместить в типовых щитах.

Безопасность и стандарты

Выключатель NXB-125 (R) соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3 — снижает тепловую и механическую нагрузку на кабели при коротком замыкании. Индикатор положения контактов (зелёное/красное окно) наглядно показывает состояние аппарата: «ON» — включен, «OFF» — отключен. Наличие физической блокировки предотвращает случайное включение при обслуживании.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для объектов с высоким уровнем КЗ
• Гибкость в комплектации — возможность добавления сигналов и расцепителей
• Надёжная конструкция — 20 тыс. механических циклов гарантируют долгий срок службы
• Простая диагностика — цветовой индикатор положения контактов
• Совместимость с другими изделиями серии NXB-125 — удобно для масштабирования щита

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах — степень защиты IP20 требует установки внутри закрытого щита
• Не рекомендован для частых включений (более 10–15 раз в день) — оптимален для постоянных нагрузок
• Характеристика C не подходит для мощных двигателей с очень высоким пусковым током — лучше выбрать D-характеристику
• Работает только в диапазоне температур -25…+40 °C — не используется на открытом воздухе или в неотапливаемых помещениях зимой

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения
• Щитовая защита группы осветительных приборов в торговом зале
• Распределительный щит производственной линии с несколькими станками
• Главный входной автомат в этажном щите многоквартирного дома

Практические советы

• Выбирая NXB-125 (R), проверьте посадочные размеры — ширина 81 мм должна поместиться в вашем щите
• Для защиты двигателей с высоким пусковым током (например, компрессоров) рассмотрите вариант с характеристикой D
• Если нужна удалённая сигнализация сработки — используйте дополнительный модуль AL-X3
• Перед монтажом убедитесь, что кабель имеет достаточное сечение — для 63 А минимум 10 мм² меди
• Не забудьте про обязательное заземление корпуса щита — даже при IP20 это критично для безопасности
