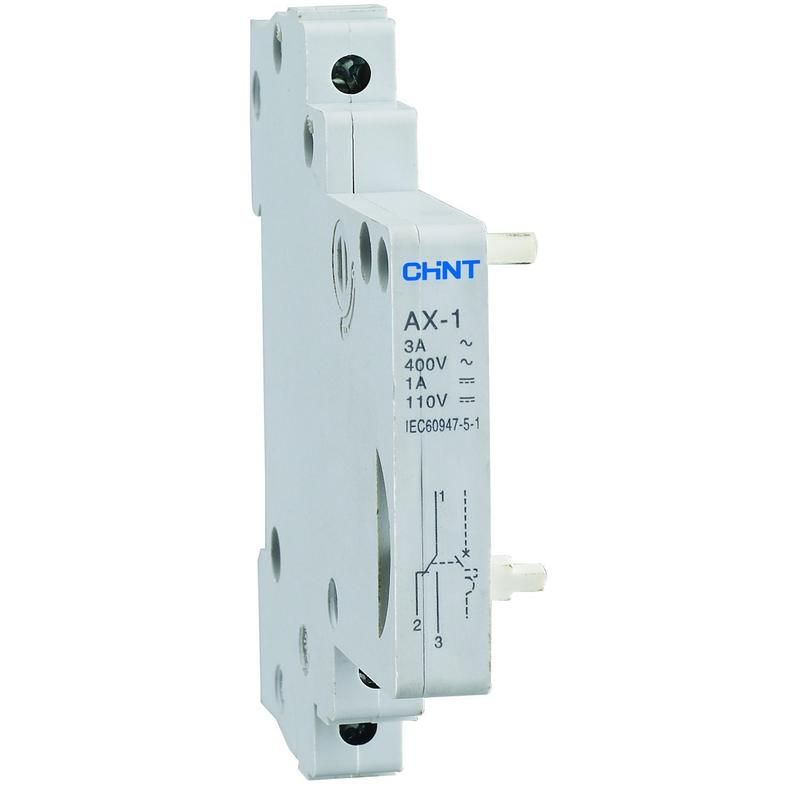

Контакт вспомогательный AX-1 для DZ158, 3А, 1НО+1НЗ CHINT 158999

Вспомогательный контакт AX-1 для DZ158 (R) от CHINT - это компактный модуль, предназначенный для передачи сигналов состояния автоматического выключателя DZ158 (R) в цепи управления. Устанавливается на боковой поверхности аппарата и обеспечивает контроль за положением контактов через один НО и один НЗ контакт.

Назначение и область применения

AX-1 для DZ158 (R) используется для передачи информации о состоянии основного автомата - например, о том, что он отключен или сработал. Подходит для систем автоматизации, где требуется сигнал о срабатывании защиты, аварийной остановке или включении оборудования. Применяется в щитах управления, на станках, конвейерах, насосных станциях и других объектах с требованием удалённого контроля.

Технические характеристики

• Номинальный рабочий ток: 3 А при переменном токе 230 В (AC-15)
• Количество нормально разомкнутых (НО) контактов: 1
• Количество нормально замкнутых (НЗ) контактов: 1
• Количество переключающих контактов: 0 - не является самостоятельным коммутационным устройством
• Количество переключателей сигнала неисправности: 1 - передаёт информацию о срабатывании автомата DZ158 (R)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Способ монтажа: монтаж сбоку - устанавливается непосредственно на корпус DZ158 (R)
• Исполнение: аналоговый модуль - передаёт дискретный сигнал, не требует внешнего питания

Совместимость и монтаж

AX-1 для DZ158 (R) совместим только с автоматическими выключателями серии DZ158 (LE) от CHINT. Монтируется на боковой стенке аппарата - фиксируется механически без инструментов. Для установки необходимо отключить питание, снять крышку с бокового отсека и вставить модуль до щелчка. После монтажа проверьте плотность подключения проводов в винтовых зажимах - слабый контакт может вызвать ложные срабатывания.

Безопасность и стандарты

Модуль соответствует требованиям международных стандартов на вспомогательные устройства для аппаратов защиты. Работает в рамках класса изоляции и температурного режима, заданных для DZ158 (R). Не предназначен для работы в условиях повышенной взрывоопасности или сильных электромагнитных помех без дополнительной защиты.

Преимущества

• Универсальная комбинация одного НО и одного НЗ контакта - позволяет реализовать различные схемы управления
• Физическая интеграция с DZ158 (R) - исключает необходимость в отдельных клеммах или датчиках
• Не требует внешнего питания - работает за счёт механического воздействия от основного автомата
• Высокая надёжность винтового подключения - минимизирует риск окисления и потери контакта

Ограничения применения

• Не поддерживает высокие токи - максимальная нагрузка 3 А; нельзя использовать для управления мощными нагрузками
• Работает только с DZ158 (LE); несовместим с другими сериями автоматов даже от CHINT
• Не имеет IP-защиты - не предназначен для установки вне шкафа или в сырых средах
• Не передаёт аналитические данные - только дискретный сигнал “вкл/выкл”

Примеры использования

• Подключение к панели управления: сигнал от AX-1 для DZ158 (R) запускает световое оповещение при отключении автомата
• Интеграция в PLC: входной канал контроллера получает состояние автомата через НО-контакт
• Автоматическое отключение конвейера после срабатывания тепловой защиты
• Сигнализация отказа в системе мониторинга энергоэффективности

Практические советы

• Перед установкой убедитесь, что вы используете именно DZ158 (LE) - другие модели не поддерживают этот модуль
• При подключении проводов не затягивайте винты слишком сильно - можно повредить пластиковую часть контакта
• Используйте жилы сечением 0,5–2,5 мм2 - оптимальный диапазон для винтовых зажимов
• Если нужен сигнал о неисправности, а не просто о положении контакта - учитывайте, что один из контактов уже зарезервирован под эту функцию
• Проверяйте работу AX-1 для DZ158 (R) после монтажа - вручную переведите автомат в положение OFF и убедитесь, что сигнал меняется на выходе
