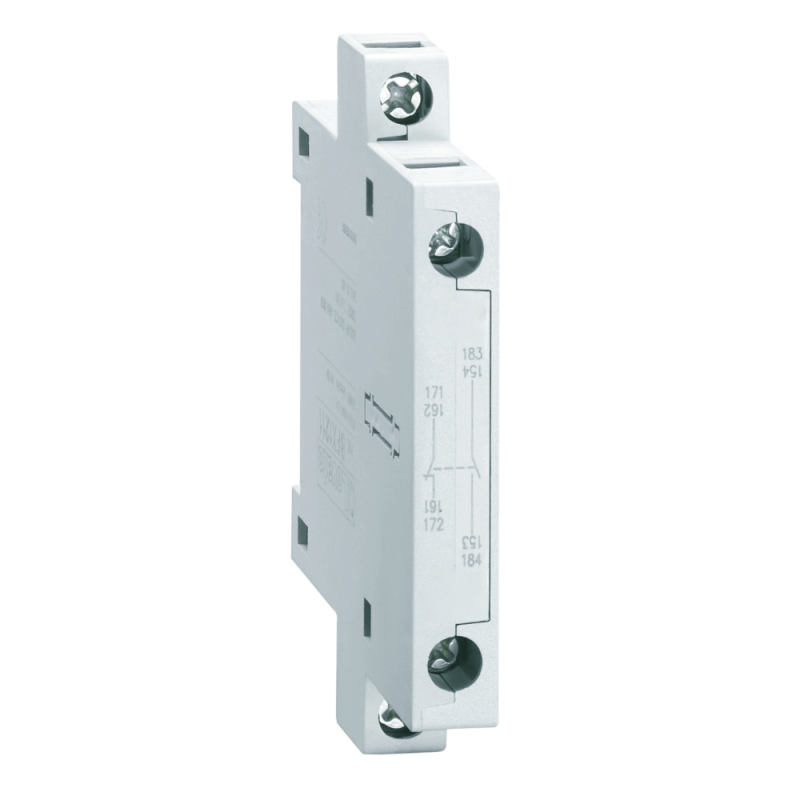

Блок контактный OptiStart K-FX-1211 боков. 1НО+1НЗ для F-09..(A)F-150 и FR КЭАЗ 335332

Блок контактный боковой 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR OptiStart K-FX-1211 предназначен для передачи сигналов управления в цепях контроля и автоматизации на базе контакторов OptiStart K. Этот компонент устанавливается напрямую на контакторы серии F-09–F-150 и обеспечивает надёжную коммутацию слаботочных цепей при работе с двигателями, насосами, системами АВР и другим оборудованием.

Назначение и область применения

Блок контактный боковой 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR OptiStart K-FX-1211 используется для передачи информации о состоянии основного контактора в системы управления, сигнализации или логических контроллеров. Он не управляет силовыми цепями - только вспомогательными. Подходит для:

• Систем автоматического ввода резерва (АВР)
• Управления насосами, вентиляторами, тепловыми завесами
• Контроля работы станков и грузоподъёмных механизмов
• Сигнализации включения/выключения оборудования
• Подтверждения положения контактора в PLC-системах

Технические характеристики

• Тип изделия: блок вспомогательных контактов
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальное напряжение: до 690 В переменного тока
• Номинальный рабочий ток: 3 А
• Способ монтажа: боковое крепление (прищёлкивание на контактор)
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - без корпуса, рассчитан на установку внутри щита

Совместимость и монтаж

Блок контактный боковой 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR OptiStart K-FX-1211 совместим исключительно с контакторами серии OptiStart K моделей F-09, F-12, F-18, F-25, F-40, F-65, F-95, F-120, F-150 и их аналогами FR. Устанавливается путём защёлкивания на боковую поверхность контактора - никаких инструментов не требуется. После фиксации провода подключаются через винтовые клеммы. Перед установкой проверьте, чтобы контактор был выключен и отключён от сети.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-5-1 и ГОСТ Р МЭК 60947-5-1. Сертифицирован для применения в промышленных условиях. IP20 обеспечивает безопасную работу внутри распределительных шкафов, но не допускает использование вне помещений или во влажной среде.

Преимущества

• Быстрая установка - просто защёлкивается на контактор без болтов и крепёжа
• Чёткая механическая связь с главным контактом - гарантирует точную синхронизацию состояний
• Высокая долговечность контактов при нагрузках до 3 А
• Простой доступ к клеммам для обслуживания и замены проводов
• Один блок заменяет два отдельных модуля - экономит место в щите

Ограничения применения

• Не применяется для коммутации силовых цепей - максимальный ток 3 А, недостаточно для питания двигателей
• Не предназначена для внешней установки - степень защиты IP20 не защищает от пыли и влаги
• Совместим только с определёнными моделями контакторов OptiStart K - не подходит для других брендов или старых серий КЭАЗ
• Не содержит контактов аварийной сигнализации - нельзя использовать для диагностики отказов контактора

Примеры использования

• В системе АВР: сигнал НО используется для указания, что основной контактор включён; НЗ - для сигнализации, что резервный контактор свободен
• На пульте управления: один контакт показывает “двигатель работает”, второй - “двигатель остановлен”
• В ЛВС: оба контакта подключены к входам ПЛК для формирования логики последовательного запуска оборудования
• В световой сигнализации: НО включает зелёную лампу при включении, НЗ - красную при отключении

Практические советы

• Перед монтажом убедитесь, что контактор полностью установлен и зафиксирован - иначе блок может не защёлкнуться
• При подключении используйте жилы сечением до 2,5 мм2 - подходят под винтовые клеммы
• Не затягивайте винты слишком сильно - можно повредить изоляцию или пластиковую часть клеммы
• Если нужен другой набор контактов (например, 2НО или 2НЗ), выбирайте другие модели серии FX - этот блок имеет только 1НО+1НЗ
• Проверяйте соответствие номера артикула 335332 и бренда КЭАЗ при заказе - аналоги от других производителей не совместимы
