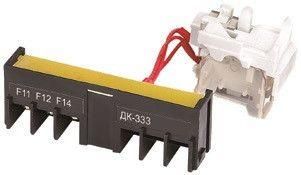

Контакт дополнительный левый ДК-333 1НО+1НЗ DEKraft 28183DEK APC

Контакт дополнительный левый 1НО1НЗ ДК-333 от DEKraft - это компактный аксессуар для передачи сигналов о состоянии главных контактов автоматических выключателей серии ВА-333. Устанавливается на боковой поверхности аппарата, обеспечивает надёжное винтовое подключение и подходит для управления и контроля в слаботочных цепях.

Назначение и область применения

Контакт дополнительный левый 1НО1НЗ ДК-333 предназначен для сигнализации положения автомата: включено (ВКЛ.) или отключено (ОТКЛ.). Он работает в вспомогательной цепи и передаёт информацию на кнопочные посты, индикаторы, PLC или другие устройства управления. Применяется совместно с автоматическими выключателями серии ВА-330А и ВА-333 в распределительных щитах, на станках, конвейерах и других объектах, где требуется удалённый контроль состояния защиты.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный рабочий ток: 3 А
• Способ монтажа: установка сбоку на корпус автомата
• Тип подключения: винтовые зажимы
• Рекомендуемое сечение провода: 1,5–2,5 мм2
• Исполнение: частично интегрируемое - механически связан с механизмом автомата, но не является частью его основного корпуса

Совместимость и монтаж

Контакт дополнительный левый 1НО1НЗ ДК-333 совместим исключительно с автоматическими выключателями серии ВА-330А и ВА-333 от DEKraft. Монтаж выполняется сбоку - контакт фиксируется на специальном креплении на корпусе автомата. Для правильной работы необходимо убедиться, что рычаг механизма автомата точно попадает в зацепление с приводным элементом контакта. Подключение проводов - через винтовые зажимы. Не допускается перетягивание - повышается риск повреждения изоляции или деформации контактов.

Безопасность и стандарты

Контакт дополнительный левый 1НО1НЗ ДК-333 соответствует требованиям к устройствам вспомогательных цепей согласно ГОСТ Р 50030.2 и международному стандарту IEC 60947-5-1. Рабочий ток 3 А позволяет использовать его в цепях управления, но не для силовых нагрузок. Не предназначен для коммутации переменного тока выше 250 В или постоянного тока выше 125 В.

Преимущества

• Удобная боковая установка - не требует демонтажа автомата
• Чёткая механическая связь с главными контактами - минимизирует вероятность ложных сигналов
• Поддержка стандартного сечения проводов 1,5–2,5 мм2 - совместим с большинством кабелей управления
• Высокая долговечность контактов при работе в режиме сигнализации

Ограничения применения

• Не совместим с автоматами других серий (например, ВА-47, ABB S200, Schneider iC60)
• Не предназначен для коммутации мощных нагрузок - максимальный ток 3 А
• Не имеет защиты от внешних воздействий (IP-класс не указан - не используется во влажных или запылённых средах без дополнительной защиты щита)
• Только левосторонняя установка - аналогичный правый контакт продается отдельно

Примеры использования

• Индикация состояния автомата на пульте управления: горит лампа “ВКЛ.” при включенном ВА-333
• Подключение к PLC для логической блокировки оборудования при отключённом питании
• Сигнализация аварийного отключения в системе учёта энергоресурсов
• Формирование сигнала “Автомат отключён” в системе SCADA

Практические советы

• Перед установкой проверьте, чтобы рычаг автомата находился в нейтральном положении - это гарантирует точное зацепление с контактом
• Используйте провода с жилой 1,5–2,5 мм2 - меньшее сечение может не обеспечить прочность, большее - не войдёт в зажим
• При сборке щита учитывайте габариты: контакт выступает сбоку, поэтому нужен свободный доступ для обслуживания
• Если вам нужен правый контакт - выбирайте модель с пометкой “правый”, так как левый и правый не взаимозаменяемы
• Не используйте этот контакт для питания реле или катушек - он рассчитан только на сигналы малой мощности
