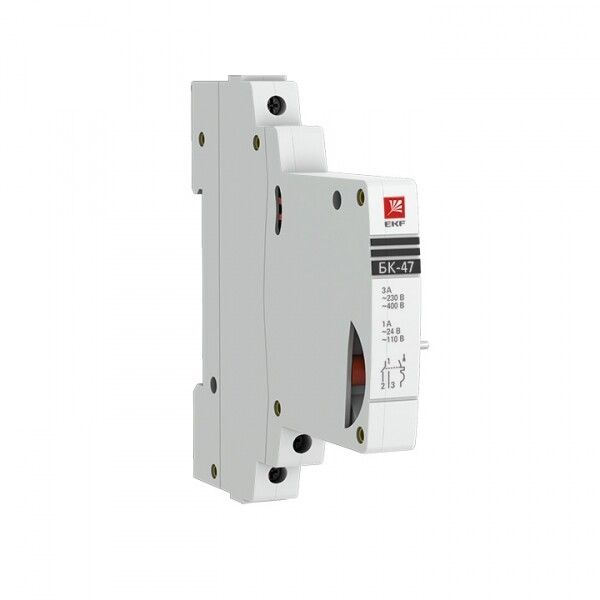

Блок-контакт БК-47 PROxima 3А, 1НО+1НЗ+1П EKF mdbc-47-pro

Блок-контакт БК-47 от EKF - это компактный вспомогательный контакт, предназначенный для коммутации слаботочных цепей в модульной автоматике серии PROxima. Артикул mdbc-47-pro обеспечивает надёжную передачу сигнала при напряжении до 380 В и токе до 3 А, работая как в переменном, так и в постоянном токе.

Назначение и область применения

Блок-контакт БК-47 используется как вспомогательный контакт для передачи сигналов состояния в системах управления. Он устанавливается рядом с автоматическими выключателями и аппаратами серии PROxima для контроля положения контактов (включён/выключен), а также для формирования сигналов неисправности. Применяется в распределительных щитах, панелях управления, промышленных автоматах и системах автоматизации.

Технические характеристики

• Тип изделия: набор контактов - 1 нормально замкнутый (НЗ) и 1 нормально открытый (НО)
• Номинальное напряжение: 380 В
• Номинальный рабочий ток: 3 А
• Род тока: переменный (AC) и постоянный (DC)
• Количество переключающих контактов: 1 группа (1НЗ+1НО)
• Количество переключателей сигнала неисправности: 1
• Материал проводника: медь
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +55 C
• Тип подключения: винтовые зажимы
• Количество модулей DIN: 0,5
• Способ монтажа: боковая установка
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Блок-контакт БК-47 совместим исключительно с модульными аппаратами серии PROxima. Не предназначен для установки на автоматы ВА 47-125 или выключатели нагрузки ВН-125. Монтаж осуществляется сбоку на DIN-рейке, занимает всего 0,5 модуля. Подключение - через винтовые зажимы; рекомендуется использовать отвертки с плоским лезвием и контролировать усилие затяжки - перетягивание повредит контактные площадки. Для правильного функционирования необходимо точно совмещать механизм с основным аппаратом - фиксация происходит механически при установке.

Безопасность и стандарты

Блок-контакт БК-47 соответствует требованиям ГОСТ Р 50030.5.1-2005 (эквивалент МЭК 60947-5-1), что гарантирует безопасность при работе в промышленных условиях. Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Степень защиты IP20 позволяет применять устройство только внутри закрытых щитов, где исключён доступ к токоведущим частям и попадание пыли/влаги.

Преимущества

• Уменьшенные габариты (0,5 модуля) - экономят место в щитке
• Унифицированная конструкция - одинаковый монтаж для всех устройств серии PROxima
• Жёсткий корпус с шестью заклёпками - снижает риск деформации при сборке
• Литая лицевая панель - прочнее и долговечнее, чем клееные варианты
• Поддержка AC/DC - универсальное использование в различных схемах

Ограничения применения

• Не применяется вне системы PROxima - несовместим с другими сериями автоматов
• IP20 - нельзя использовать во влажных, пыльных или наружных помещениях
• Максимальный ток 3 А - не подходит для силовых цепей, только для управления и сигнализации
• Требуется точная механическая связь с основным аппаратом - самостоятельная работа невозможна

Примеры использования

• Сигнализация положения автомата в щите (вкл./выкл.) через PLC или индикатор
• Формирование аварийного сигнала при срабатывании теплового расцепителя
• Управление световыми индикаторами или реле в цепях управления станков
• Связь между несколькими аппаратами PROxima в одной группе управления

Практические советы

• При монтаже проверьте, чтобы механизм контакта плотно защёлкивался - слабая фиксация вызывает скачки контакта
• Используйте только отвертки с подходящим размером - слишком крупные могут повредить винты
• Не используйте БК-47 для питания нагрузок выше 3 А - даже кратковременные перегрузки снизят срок службы
• При замене старого контакта - убедитесь, что новый имеет тот же тип (1НЗ+1НО) и совпадает по форме крепления
• Для удобства диагностики можно подключить LED-индикатор (например, ЛС-47) - он будет показывать состояние контакта визуально
