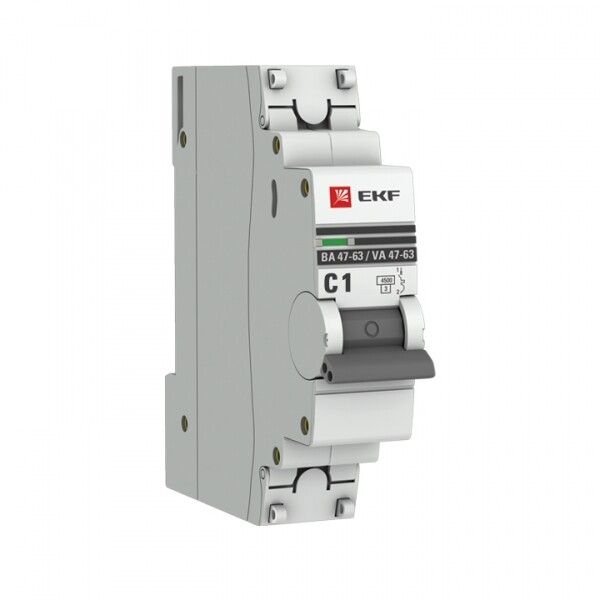

Автоматический выключатель 1P 1А (C) 4,5kA ВА 47-63 EKF PROxima - mcb4763-1-01C-pro

Автоматический выключатель однополюсный 1А C 4,5кА ВА 47-63 от EKF - устройство для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Серия ВА 47-63 обеспечивает надежную работу на DIN-рейке, совместима с большинством щитов и имеет повышенную степень защищенности конструкции.

Назначение и область применения

Автоматический выключатель однополюсный 1А C 4,5кА ВА 47-63 предназначен для защиты электрических цепей постоянного и переменного тока с частотой 50 Гц. Применяется в распределительных щитках жилых домов, офисов, мастерских и производственных объектов. Подходит для защиты освещения, розеточных групп, маломощных приборов и оборудования с низким пусковым током.

Технические характеристики

• Номинальный ток: 1 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; подходит для нагрузок с умеренным пуском (например, люминесцентные светильники, насосы)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В AC / 660 В изоляции - рассчитан на однофазные сети 220–240 В
• Тип расцепителя: электромагнитный + тепловой - защита от КЗ и перегрузки одновременно
• Модульная ширина: 1 модуль - занимает 17,5 мм по ширине DIN-рейки
• Глубина монтажа: 41 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: –25…+50 C - работает в неотапливаемых помещениях, в том числе на балконах и в подъездах
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения
• Класс токоограничения: 3 - снижает энергию КЗ за счет быстрого отключения
• Потери мощности: 5,5 Вт - энергоэффективность при работе в режиме нагрузки
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

Автоматический выключатель ВА 47-63 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы с предохранительными крышками, которые можно запломбировать. Это особенно важно при использовании в многоквартирных домах или административных зданиях, где требуется контроль доступа к электрооборудованию. Максимальное сечение провода - 25 мм2, поэтому для больших кабелей потребуется переходник или ответвление через клеммную колодку.

Безопасность и стандарты

Автоматический выключатель однополюсный 1А C 4,5кА ВА 47-63 соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1). Соответствие нормам гарантирует соответствие международным требованиям безопасности. Категория перенапряжения III и степень загрязнения 2 позволяют использовать устройство в типичных условиях жилых и производственных помещений с умеренной запылённостью. Климатическое исполнение УХЛ4 - допускает применение в регионах с холодным и умеренно влажным климатом.

Преимущества

• Усиленный корпус с дополнительными заклёпками - предотвращает деформацию при механических нагрузках
• Пластиковая крышка над зажимами - исключает случайное прикосновение к проводам и позволяет пломбировать устройство
• Цветовой индикатор положения - наглядно показывает состояние (включен/выключен)
• Удобная ручка управления - легко переключается даже в перчатках
• Долгий срок службы - гарантия 84 месяца (7 лет)

Ограничения применения

• Не предназначена для защиты цепей с высоким пусковым током - например, двигателей, компрессоров, сварочных аппаратов (для них нужна характеристика D)
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных местах (ванная, баня, улица)
• Номинальный ток всего 1 А - слишком мал для современных розеточных групп (обычно выбирают 10–16 А); используется только для специализированной нагрузки (например, сигнализация, слаботочные системы)
• Подходит только для переменного тока - не работает в системах постоянного тока

Примеры использования

• Защита цепи сигнализации или охранной системы в квартире
• Отдельная защита контроллера или терморегулятора в системе “умный дом”
• Питание LED-ленты или датчиков движения в коридоре
• Щиток на даче для защиты маломощного освещения
• Промышленный щит с управлением станком - защита цепи управления

Практические советы

• Выбирая автомат ВА 47-63, проверьте, чтобы сечение провода было не более 25 мм2 - иначе контакт будет греться
• Перед установкой убедитесь, что в щите достаточно места по глубине - 41 мм минимум
• Если используете в многоквартирном доме - обязательно запломбируйте крышку зажимов после монтажа
• Не заменяйте этот автомат на 10 А ради “большей надёжности” - он специально выбран для точечной защиты низкопотребляющих устройств
• Проверяйте индикатор перед обслуживанием - красный цвет = включен, белый = выключен
