Автомат однофазный

Однополюсные автоматы используются для защиты однофазных электрических цепей от перегрузок и коротких замыканий. Применяются в распределительных щитах жилых, офисных и промышленных объектов. Подключение — на DIN-рейку, номинальное напряжение — 220–230 В переменного тока.

Как выбрать

Основные технические параметры, влияющие на соответствие автомата вашей задаче:

• Характеристика срабатывания: определяет чувствительность к пусковым токам. B — для активных нагрузок (лампы, ТЭНы), C — универсальная, D — для оборудования с большими пусковыми токами (двигатели).
• Номинальный ток: должен соответствовать сечению проводки и мощности нагрузки. Завышенный номинал не защитит проводку, заниженный — будет ложно срабатывать.
• Номинальная отключающая способность: показывает, какой ток КЗ автомат выдержит при отключении. От 4,5 кА — стандарт для квартир, 6–10 кА — для более ответственных участков.
• Тип изделия: обычный автоматический выключатель подходит для общего применения, специализированные модели (например, для защиты двигателей) имеют дополнительные функции, но часто рассчитаны на трёхфазное исполнение даже при однофазном использовании.
• Применение: различаются требования к защите бытовой сети, электродвигателей, резервных вводов. Не все «однофазные» автоматы подходят для всех задач.

Выбор по характеристикам

Автоматы с характеристикой B — для чисто активных нагрузок

Подходят для цепей с минимальными пусковыми токами: освещение, нагреватели, розеточные группы малой мощности. Характеристика B срабатывает уже при 3–5×In, поэтому на любую индуктивную составляющую (даже небольшой трансформатор) может последовать ложное срабатывание. Использовать в смешанных сетях (розетки, где возможны подключения двигателей) не рекомендуется. Из представленных решений — один из самых чувствительных вариантов.

Товары: [1] [2] [3] [4] [5]

Автоматы с характеристикой C — универсальные для смешанных сетей

Наиболее распространённый вариант для внутренних электросетей. Выдерживают пусковые токи до 5–10×In, что покрывает запуск холодильников, насосов, небольших станков. Подходит для розеточных групп, смешанных линий, ввода в квартиру или щиток. Большинство современных серий выпускаются именно с этой характеристикой. По сравнению с B — меньше ложных срабатываний, особенно при наличии импульсных блоков питания или маломощных двигателей.

Товары: [6] [7] [8] [9] [10] [11] [12]

Автоматы с характеристикой D — для высоких пусковых токов

Предназначены для подключения оборудования с многократными пусковыми токами: крупные двигатели, сварочные аппараты, трансформаторы. Срабатывают при 10–20×In, что даёт значительный запас перед ложным отключением. Однако при этом реакция на перегрузку может быть медленнее, что требует точного согласования с сечением проводки. Чаще встречаются в промышленных установках, реже — в быту.

Товары: [13] [14] [15]

Специализированные устройства для защиты двигателей

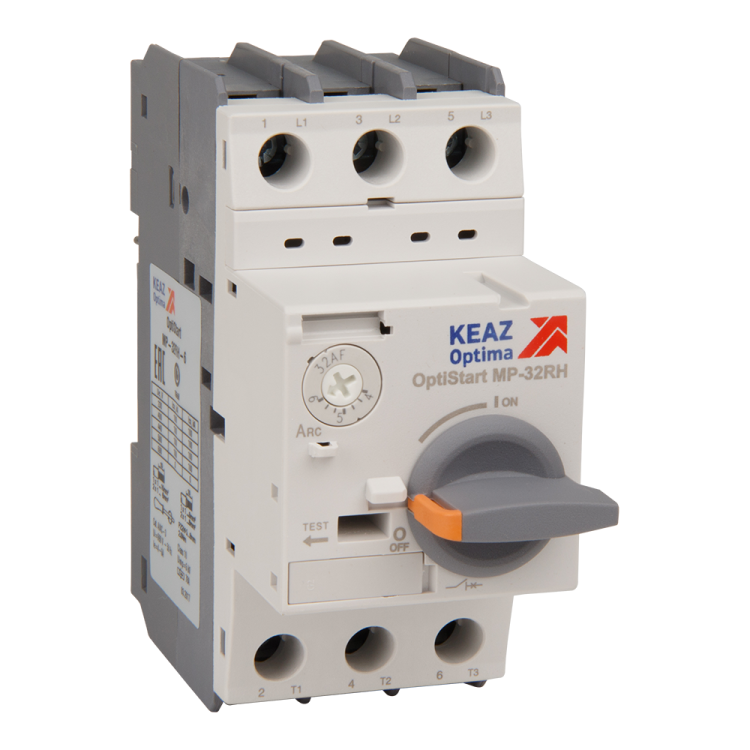

Трёхполюсные автоматы (например, АПД-32, MP-32RH) предназначены для защиты электродвигателей. Имеют термомагнитные расцепители с учётом пусковых токов и чувствительны к обрыву фазы — важная функция для асинхронных двигателей. Хотя формально однофазные, подключаются к трём фазам, но могут использоваться в однофазных схемах при условии соблюдения полярности. Имеют высокую отключающую способность (до 100 кА), однако цена значительно выше, чем у обычных модульных автоматов. Логичны при организации полноценной системы пуска двигателя, но избыточны для простой защиты проводки.

Товары: [16] [17] [18] [19]#, [20] [21]

Реле и переключатели фаз — не автоматы, но связаны с однофазной защитой

Устройства вроде реле контроля фаз (CZF-310, CZF-311) или переключателей ввода (PF-441, PF-451-1) не выполняют функцию автоматического выключателя, но используются в комплексных схемах защиты. Например, для отслеживания обрыва фазы, перенапряжения или перехода на резервный источник. Требуют внешнего автомата для своей защиты. Полезны в загородных домах с нестабильным энергоснабжением, но не заменяют собой автомат в щитке.

Товары: [22] [23] [24] [25] [26]

Выбор по бюджету

Бюджетные решения

Автоматы с отключающей способностью 4,5 кА (серии ВА47-29, ВА-101) — базовый уровень защиты. Подходят для второстепенных линий в условиях стабильной сети. Что теряете: меньший запас по КЗ, что критично при плохом качестве ввода или длинных линиях. Также ниже ресурс механизма и качество материалов. Оправданы при ограниченном бюджете и отсутствии высоких требований к надёжности. Не рекомендуются для ввода в дом или ответственные участки.

Товары: [6] [1] [2] [15] [10] [3]

Средний сегмент

Автоматы с отключающей способностью 6 кА (серии ВА47-63, M06N/M10N) — оптимальный выбор для большинства случаев. Соответствуют современным нормам по безопасности. Улучшенная конструкция: усиленный корпус, лучшие контактные группы, защита от доступа к зажимам. Добавляется уверенность в работе при скачках напряжения и КЗ. Подходит для всей домашней электропроводки, в том числе ввода. Цена умеренная, доступны во многих сериях.

Товары: [8] [9] [7] [11] [12] [5] [8]

Высокий ценовой сегмент

Трёхполюсные автоматы для двигателей (АПД-32, MP-32RH) и реле защиты (AZD) предлагают продвинутую функциональность: защиту от обрыва фазы, перегрева, асимметрии напряжений. Получаете полный контроль состояния двигателя, что критично в промышленных условиях. Однако цена в 5–10 раз выше обычного автомата. Это не просто защита от КЗ, а система мониторинга. Оправдано при необходимости сохранить дорогостоящий двигатель или обеспечить непрерывность технологического процесса. Для простой защиты проводки — избыточно.

Товары: [16] [17] [18] [19]#, [20] [21] [22]

Выводы

Если задача — защита домашней сети (розетки, свет): выбирайте автоматы с характеристикой C, 6 кА — [8] [9] [12]. Для чисто активных нагрузок (подсветка, ТЭНы) подойдут варианты с характеристикой B — [1] [3]. Если требуется защита электродвигателя от обрыва фазы и перегрузки — нужен специализированный мотор-автомат — [16] [19]#. Для сложных условий (частые КЗ, старые сети) стоит рассмотреть решение с реле контроля — [22]. Для резервного питания — отдельные переключатели фаз — [25] [26]. Простые линии с низким риском можно оснастить бюджетными автоматами 4,5 кА — [6] [1].
