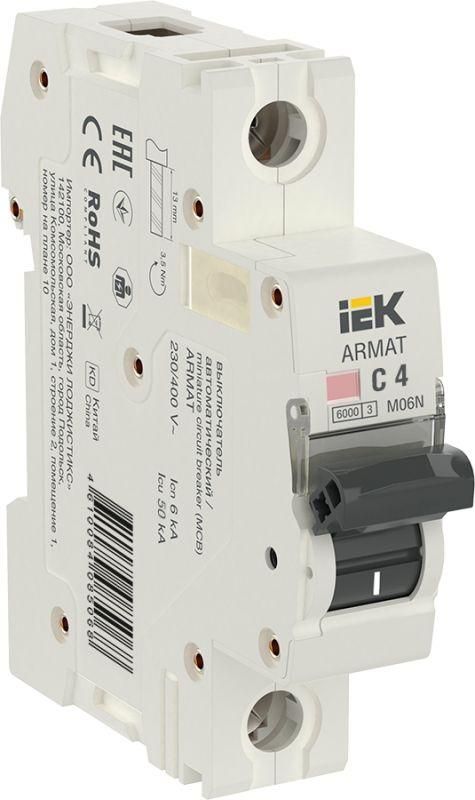

Выключатель автоматический однополюсный M06N 1P C 4А 6кА ARMAT | AR-M06N-1-C004 IEK

Автоматический выключатель IEK M06N - однополюсное устройство на 4 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для использования в распределительных щитках жилых зданий.

Назначение и область применения

Выключатель IEK M06N используется для защиты однофазных электрических цепей в бытовых условиях. Он защищает проводку и оборудование от повреждений при длительной перегрузке или внезапном коротком замыкании. Подходит для установки в квартирных, домашних и малогабаритных распределительных щитах - например, для групп освещения, розеток или бытовой техники мощностью до 900 Вт при 230 В.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания
• Номинальное напряжение: 230–400 В переменного тока - работает в сетях с частотой 50 Гц
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, при котором выключатель гарантированно отключится
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; оптимизирован для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, холодильники)
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медный провод до этого сечения
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм) на рейке
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при напряжении до этой величины
• Рабочий диапазон температур: от –40 C до +70 C - допускает эксплуатацию в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Цвет корпуса: белый
• Гарантия: 15 лет

Совместимость и монтаж

Выключатель IEK M06N монтируется на стандартную DIN-рейку типа TS35. Для подключения используются винтовые зажимы - достаточно затянуть провод сечением до 25 мм2. Устройство совместимо со всеми типовыми щитками, где установлены другие автоматы серии ARMAT. Не требует специальных инструментов - достаточно отвертки. Обязательно соблюдайте полярность при подключении входа/выхода, хотя для однополюсного автомата она не влияет на функциональность.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, что снижает риск возгорания. Сертифицирован для работы в бытовых системах, не предназначен для промышленных объектов с высокими импульсными нагрузками.

Преимущества

• Длительная гарантия - 15 лет, что свидетельствует о надежности конструкции
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых подъездах или гаражах
• Высокая предельная отключающая способность (до 50 кА в зависимости от модели) - обеспечивает безопасность даже при серьезных авариях
• Совместимость с другими автоматами серии ARMAT - легко формировать единые группы защиты
• Простая визуальная индикация состояния - рычаг четко показывает положение “вкл” / “выкл” / “сработал”

Ограничения применения

• Не подходит для защиты цепей с очень высоким пусковым током (например, большие двигатели, сварочные аппараты) - для них нужна характеристика D
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной защиты (коробки, шкафа)
• Однополюсный - не применяется для двухфазных или трехфазных цепей; для таких задач требуется многополюсный автомат
• Не рекомендован для промышленных систем с частыми перегрузками - лучше выбрать более мощные серии с классом 4 или выше

Примеры использования

• Защита группы розеток в спальне или детской комнате
• Обеспечение безопасности освещения в коридоре или на лестнице
• Подключение холодильника, микроволновки или стиральной машины в квартире
• Щитовая защита в частном доме для одной фазы сети

Практические советы

• Выбирая автомат, проверьте суммарную мощность всех подключенных устройств - при 230 В 4 А = около 920 Вт. Превышение вызовет частые отключения.
• При замене старого автомата убедитесь, что новый имеет такой же номинал и характеристику C - изменение может привести к ложным срабатываниям или отказу защиты.
• При монтаже не перетягивайте винты - это повредит контакты и увеличит нагрев.
• Если планируете установку в сыром месте (ванная, балкон), используйте герметичный щиток с IP54+ - сам автомат не защищен от воды.
• Для удобства обслуживания выбирайте модели с возможностью дополнительной комплектации - например, с дистанционным управлением или сигнализацией срабатывания.
