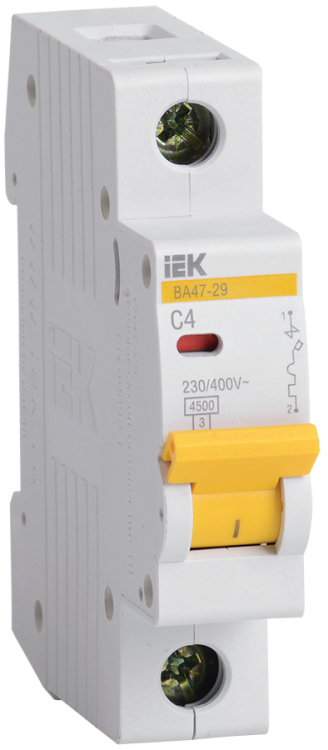

Выключатель автоматический однополюсный ВА47-29 4А C 4,5кА KARAT | MVA20-1-004-C IEK

Автоматический выключатель модульный однополюсный 4А 4.5кА характеристика С ВА47-29 от IEK — надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных сетях. Артикул mva20-1-004-c соответствует серии KARAT и рассчитан на работу в условиях широкого температурного диапазона.

Назначение и область применения

Автоматический выключатель ВА47-29 предназначен для защиты групповых и распределительных цепей переменного тока с номинальным напряжением 230 В. Подходит для установки в щитках жилых домов, офисов, производственных помещений и других объектов с умеренной нагрузкой. Часто используется в качестве входного или группового автомата в этажных и квартирных распределительных щитах.

Технические характеристики

• Номинальный ток: 4 А — подходит для маломощных потребителей, например, освещения, розеточных групп с ограниченной нагрузкой.
• Номинальное напряжение: 230 В — для однофазных сетей 220–240 В.
• Номинальная отключающая способность: 4,5 кА — обеспечивает безопасное отключение при аварийных токах короткого замыкания в типовых жилых и коммерческих сетях.
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, малые двигатели.
• Тип расцепителя: тепловой и электромагнитный — защищает от длительных перегрузок и внезапных КЗ.
• Количество полюсов: 1 — управление одной фазой, подходит для однофазных цепей.
• Способ монтажа: на DIN-рейку — совместим со стандартными щитками.
• Максимальное сечение кабеля: 25 мм² — позволяет подключить медные провода любого распространённого сечения.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, не предназначена для открытой установки вне щита.
• Диапазон рабочих температур: от -40 до +50 °C — работает в холодных помещениях (например, подъезды, склады) и жарких условиях.
• Количество модулей DIN: 1 — занимает один стандартный модуль в щите.
• Класс токоограничения: 3 — высокая скорость отключения, снижает энергию КЗ, защищает оборудование.
• Срок службы: 15 лет — при соблюдении условий эксплуатации.
• Частота: 50 Гц — для сетей России и стран СНГ.
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003 — соответствие российским требованиям.

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на стандартную DIN-рейку глубиной 73,6 мм. Для подключения допускаются как жесткий многожильный провод, так и гибкий кабель с наконечником. Верхние зажимы позволяют использовать шины FORK и PIN для параллельного распределения питания между несколькими автоматами. На контактных зажимах есть насечки — они повышают надёжность соединения и снижают нагрев. Индикатор положения контакта (зелёный — включено, красный — отключено) упрощает диагностику состояния автомата без вскрытия щита.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345 и имеет класс токоограничения 3, что гарантирует быстрое отключение при КЗ и минимизацию энергии пробоя. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли — поэтому установка обязательна внутри закрытого щита. Применение в соответствии с нормами ПУЭ обязательно.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на перегрузку, электромагнитный — на КЗ.
• Улучшенная дугогасительная камера — снижает риск возгорания при отключении.
• Эргономичная рукоятка — удобнее включать/выключать даже в перчатках.
• Поддержка шин FORK и PIN — ускоряет сборку щита, исключает лишнюю изоляцию.
• Широкий температурный диапазон — надёжная работа в неотапливаемых помещениях.
• Насечки на зажимах — уменьшают переходное сопротивление и повышают долговечность соединения.

Ограничения применения

Не применяется в трёхфазных системах — требуется три однополюсных автомата. Не предназначен для установки на открытом воздухе или во влажных средах (IP20 недостаточно). Не подходит для мощных двигателей с высоким пусковым током (более 8–10 А); для них нужна характеристика D. Не следует использовать в цепях постоянного тока — только для AC 50 Гц.

Примеры использования

• Защита группы освещения в квартире (до 4 А — около 10 светодиодных светильников).
• Автомат для розеточной группы в спальне или детской комнате.
• Щиток на лестничной клетке для управления освещением подъезда.
• Групповой автомат в промышленном щите для контроля маломощного оборудования (конвейеры, контроллеры, датчики).

Практические советы

• Выбирая автомат ВА47-29, проверьте, чтобы сечение кабеля не превышало 25 мм² — иначе соединение будет ненадёжным.
• При использовании шины FORK убедитесь, что она совместима с зажимами IEK; не используйте самодельные перемычки.
• Для щитов в неотапливаемых помещениях (гаражи, подвалы) этот автомат — хороший выбор благодаря диапазону от -40 до +50 °C.
• При замене старого автомата убедитесь, что новый также имеет характеристику C — иначе возможны ложные срабатывания.
• Проверяйте индикатор после монтажа: если он не меняет цвет при включении — возможно, неисправность или плохой контакт.
