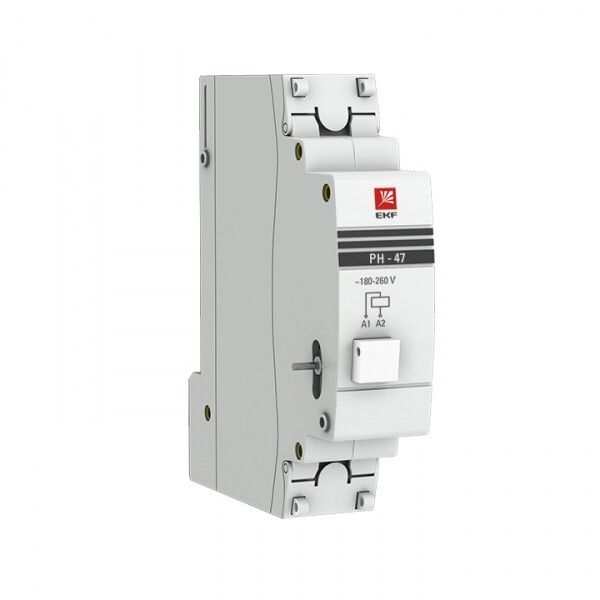

Расцепитель независимый РН-47 EKF PROxima | mdri-47-pro

Расцепитель независимый РН-47 от EKF серии PROxima - это компактное устройство для удалённого отключения автоматического выключателя по команде с внешнего контроллера. Подходит для установки на модульные автоматы, обеспечивает надёжную работу в условиях повышенной влажности и низких температур.

Назначение и область применения

Расцепитель независимый РН-47 предназначен для дистанционного отключения автомата при подаче управляющего импульса. Он не управляет самим током нагрузки - лишь механически активирует механизм расцепления встроенного автоматического выключателя. Применяется в системах автоматизации, где требуется отключение цепи по сигналу от PLC, терморегулятора, системы пожарной безопасности или другого контрольного устройства.

Технические характеристики

• Тип: независимый расцепитель - работает автономно от основного тока нагрузки
• Род тока: переменный (AC)
• Номинальное напряжение управления: 180 В
• Коммутируемый ток: 1,3 А - максимальный ток, который может безопасно переключать контакт расцепителя
• Способ монтажа: на DIN-рейку, занимает 1 модуль (18 мм)
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от -40 C до +55 C
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и влаги
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Гарантия: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Расцепитель независимый РН-47 совместим только с модульными автоматическими выключателями серии PROxima. Не устанавливается на автоматы ВА 47-125 или выключатели нагрузки ВН-125. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Крепление фиксируется зажимом - никаких инструментов не требует. После установки проверьте плотность посадки: устройство должно быть жёстко зафиксировано, без люфта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005, что гарантирует соответствие международным нормам для вспомогательных устройств автоматических выключателей. Корпус выполнен из самозагасающего пластика - снижает риск распространения пламени при перегреве. IP20 позволяет использовать только внутри закрытых щитов, исключая воздействие воды и пыли.

Преимущества

• Унифицированная конструкция - одинаковый форм-фактор со всеми устройствами серии PROxima, упрощает замену и сборку
• Увеличенная жёсткость корпуса благодаря шести заклёпкам - повышена долговечность при вибрациях
• Компактные габариты (18 TE) - экономия места в распределительном щите
• Высокая надёжность в экстремальных температурах - стабильная работа при -40 C

Ограничения применения

• Не применяется с автоматами других серий - только с PROxima
• Не предназначен для коммутации силовых цепей - только для управления расцепителем автомата
• IP20 запрещает использование вне герметичных щитов - нельзя устанавливать на открытых площадках или в сырых помещениях
• Напряжение управления строго 180 В AC - применение при других значениях (например, 220 В) может вызвать выход из строя

Примеры использования

• Отключение электрооборудования при срабатывании пожарной сигнализации
• Автоматическое отключение станка при достижении заданной температуры
• Дистанционное отключение группы освещения через систему умного дома
• Защита оборудования при аварии в линии связи или контроллере

Практические советы

• Проверяйте совместимость с типом автомата перед покупкой - РН-47 не подходит ко всем модульным выключателям
• Подключайте управляющее напряжение строго 180 В AC - превышение напряжения приведёт к пробою катушки
• Не используйте расцепитель для частых включений/выключений более 10 раз в минуту - это сокращает срок службы механизма
• При монтаже в щитке оставляйте свободное пространство вокруг - теплоотвод важен даже при IP20
• Заменяйте только на аналогичный артикул mdri-47-pro - другие модели могут иметь отличные параметры управления
