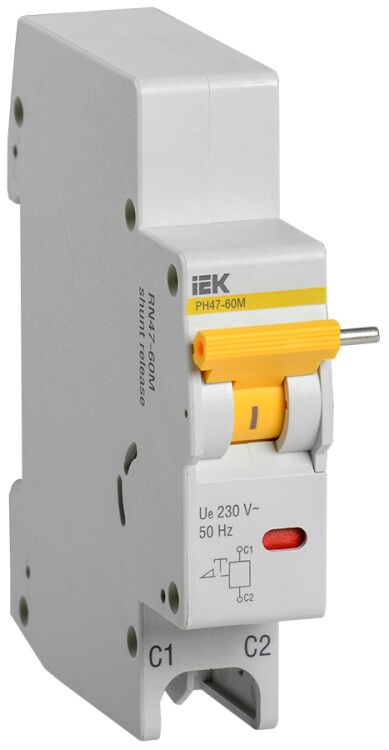

Расцепитель независимый РН47-60М на DIN-рейку для ВА47-60M KARAT IEK MVA31D-RN-1

Расцепитель независимый РН47-60М на DIN-рейку для ВА47-60M - это компактное устройство, предназначенное для удалённого отключения модульного автомата ВА47-60M при подаче управляющего напряжения. Бренд IEK (ИЭК) предлагает этот расцепитель как часть серии KARAT для надёжной работы в распределительных щитах.

Назначение и область применения

Расцепитель независимый РН47-60М на DIN-рейку для ВА47-60M используется для дистанционного отключения автоматического выключателя ВА47-60M. Он не защищает цепь самостоятельно - работает как исполнительный механизм: получив сигнал управления (230 В AC), он механически выбивает автомат. Применяется в системах автоматизации, где требуется отключение нагрузки по внешнему командному сигналу - например, при аварии, пожаре или по расписанию через контроллер.

Технические характеристики

• Номинальное напряжение управления: 230 В переменного тока (AC)
• Род тока управления: Переменный (AC)
• Установка: На модульный автоматический выключатель ВА47-60M
• Количество модулей DIN: 1 (ширина 18 мм)
• Номинальный коммутируемый ток: 0 А - не переключает силовые цепи, только управляет механическим приводом автомата
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Количество контактов: Отсутствуют - не имеет электрических контактных групп, работает исключительно через механический рычаг

Совместимость и монтаж

Расцепитель независимый РН47-60М на DIN-рейку для ВА47-60M совместим только с автоматическими выключателями серии ВА47-60M от IEK. Устанавливается на переднюю панель автомата - фиксируется за счёт защёлок, аналогично другим модульным устройствам. Монтаж выполняется после установки автомата на DIN-рейку. Подключение управляющих проводов осуществляется к клеммам расцепителя, расположенным сбоку. Напряжение подаётся только на управляющие выводы - силовой ток через расцепитель не проходит.

Безопасность и стандарты

Расцепитель независимый РН47-60М на DIN-рейку для ВА47-60M соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Не содержит открытых токоведущих частей при установленном положении. Работает в условиях, допустимых для внутренней установки в электроустановках до 1000 В AC.

Преимущества

• Минимальная занимаемая площадь - всего 1 модуль DIN, не требует дополнительного места в щите
• Надёжное механическое соединение с ВА47-60M - исключает самопроизвольное отсоединение
• Не требует внешнего питания для удержания состояния - срабатывает импульсом
• Совместим с сериями KARAT - легко заменить или дополнить другими элементами из того же семейства

Ограничения применения

• Не работает с автоматами других серий - только с ВА47-60M
• Не предназначен для постоянного напряжения DC - только для 230 В AC
• Не обеспечивает защиту от перегрузки или КЗ - служит только как исполнительный орган
• Не имеет сигнализационных контактов - нельзя определить состояние отключения без внешнего контроля
• Не рассчитан на работу во взрывоопасных зонах или на улице без дополнительной защиты

Примеры использования

• Автоматическое отключение оборудования на производстве при срабатывании системы пожарной безопасности
• Отключение группы розеток в офисе по расписанию через PLC-контроллер
• Дистанционное отключение лифта или насоса при аварийной ситуации
• Интеграция в систему «умный дом» для отключения мощных потребителей по команде с пульта

Практические советы

• Проверьте соответствие модели автомата - расцепитель РН47-60М не подойдёт к ВА47-63 или другим типам
• Подключайте управляющее напряжение только после установки на автомат - при подаче напряжения до монтажа возможен случайный сброс
• Избегайте перегрузки управляющей цепи - максимальный ток потребления указан в документации IEK, обычно менее 10 ВА
• При использовании в щитах с высокой вибрацией проверяйте плотность фиксации расцепителя - слабый контакт может вызвать отказ
• Для диагностики состояния отключения используйте вспомогательные контакты самого автомата ВА47-60M, так как расцепитель их не предоставляет
