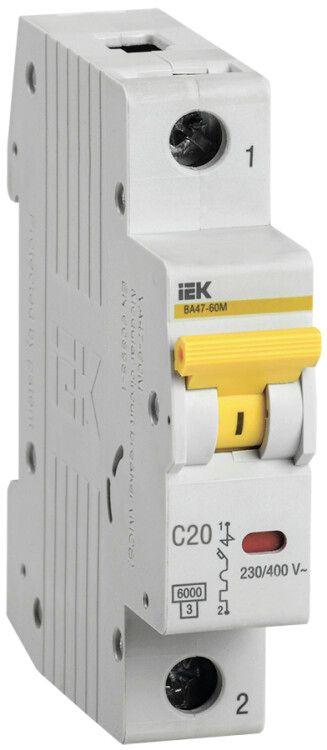

Выключатель автоматический однополюсный ВА47-60M 20А С 6кА KARAT | MVA31-1-020-C IEK

Автоматический выключатель ВА47-60M от IEK - надёжное устройство для защиты однофазных цепей на 20 А с отключающей способностью 6 кА. Подходит для установки в распределительных щитах жилых и административных зданий, обеспечивает безопасную работу бытовой и осветительной нагрузки.

Назначение и область применения

Выключатель ВА47-60M предназначен для автоматического отключения электрической цепи при перегрузке или коротком замыкании. Также используется для ручного включения и отключения нагрузки. Применяется в групповых щитках квартир, этажных распределительных устройствах, а также в учётно-распределительных щитах жилых и офисных зданий. Подходит для защиты освещения, розеточных групп и маломощных бытовых приборов.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 230 В - рассчитан на использование в сетях переменного тока 230 В, частотой 50 Гц;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Количество полюсов: 1 - защищает одну фазу, применяется в однофазных сетях;
• Модульная ширина: 1 М - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Класс токоограничения: 3 - высокий класс, снижающий энергию КЗ, что увеличивает срок службы оборудования после аварии;
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Глубина монтажа: 71 мм - требует достаточного места внутри щита для свободного монтажа и провода;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и номинальных нагрузок;
• Тип напряжения: AC/DC - работает как в переменном, так и в постоянном токе, хотя основное применение - в сети 230 В AC;
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов.

Совместимость и монтаж

Выключатель ВА47-60M совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается легко: защёлкиваются на рейке с помощью бокового фиксатора. Для подключения используются винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками (наконечники НШВИ) для лучшего контакта. Обязательно проверьте соответствие сечения провода: для 20 А подходит медный провод сечением не менее 2,5 мм2. Не допускается установка в условиях повышенной влажности или открытых помещениях из-за низкой степени защиты IP20.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 обеспечивает снижение теплового воздействия при КЗ, что повышает безопасность всей системы. Соответствует нормам РФ для использования в жилых и общественных зданиях.

Преимущества

• Надёжное срабатывание при перегрузках благодаря точной характеристике C;
• Высокая отключающая способность (6 кА) - подходит для современных сетей с возможным ростом нагрузки;
• Компактный формат (1 модуль) позволяет экономить место в щите;
• Срок службы 15 лет - снижает затраты на обслуживание и замену;
• Производится в рамках серии KARAT - известной линейке IEK с проверенной долговечностью.

Ограничения применения

• Не подходит для защиты мощных двигателей, сварочных аппаратов или оборудования с высоким пусковым током - требуется характеристика D;
• IP20 не обеспечивает защиту от воды, пыли и внешних факторов - запрещено устанавливать вне закрытых щитов;
• Не предназначен для трёхфазных систем - для них нужны трёхполюсные автоматы;
• Не рекомендуется для использования в местах с частыми колебаниями напряжения выше +-10% от 230 В - риск ложных срабатываний.

Примеры использования

• Защита группы розеток в квартире (например, кухня + гостиная);
• Отключение осветительной цепи в коридоре или на лестничной клетке;
• Щиток на этаже многоэтажного дома - распределение нагрузки по комнатам;
• Подключение бытовых приборов средней мощности: холодильника, микроволновки, телевизора.

Практические советы

• Перед установкой убедитесь, что сечение провода соответствует 20 А - используйте минимум 2,5 мм2 меди;
• При сборке щита оставляйте свободное пространство вокруг автомата - глубина монтажа 71 мм требует не меньше 80–85 мм от лицевой панели;
• Если в цепи есть оборудование с пусковыми токами (например, насос), проверьте, не будет ли часто срабатывать автомат - возможно, нужен тип D;
• Обозначьте автомат на щите: «Розетки кухня», «Освещение коридор» - это ускоряет поиск при аварии;
• Проверяйте температуру корпуса через несколько часов работы - нагрев более 40 C может указывать на плохой контакт или перегрузку.
