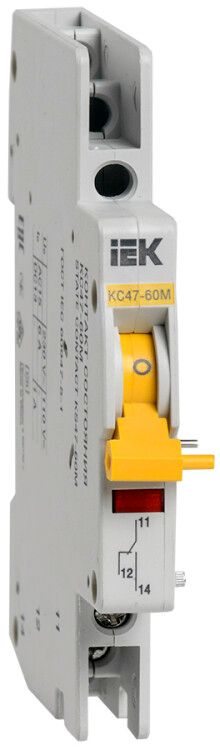

Контакт состояния КС47-60М на DIN-рейку для ВА47-60M KARAT IEK MVA31D-KS-1

Контакт состояния КС47-60М от IEK предназначен для передачи сигнала о положении автомата ВА47-60М - включён или выключен - в системы автоматизации. Устанавливается прямо на DIN-рейку рядом с выключателем и совместим исключительно с сериями KARAT. Артикул mva31d-ks-1.

Назначение и область применения

Контакт состояния КС47-60М передаёт сигнал о реальном положении автоматического выключателя ВА47-60М: включено/выключено. Это необходимо для контроля работы оборудования в системах автоматизации - например, в цепях управления, панелях контроля, SCADA-системах. Отличие от обычного кнопочного контакта: контакт срабатывает даже если рукоятка выключателя зафиксирована в положении «заряжено» (например, после срабатывания защиты), что позволяет точно определить, был ли ток отключён.

Технические характеристики

• Рабочее напряжение: 110 В - подходит для слаботочных цепей управления, не для силовой нагрузки
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 переключающий (перекидной) - обеспечивает гибкую коммутацию
• Габариты: 0,5 модуля DIN - занимает минимальное место на рейке
• Подключение: винтовые зажимы - надёжное, не требует специальных инструментов
• Срок службы: до 15 лет - рассчитан на длительную работу в промышленных условиях

Совместимость и монтаж

КС47-60М совместим только с автоматическими выключателями серии ВА47-60М от IEK (KARAT). Монтируется непосредственно на корпус выключателя - фиксируется механически через штыревой интерфейс. Подключение проводов осуществляется к клеммам на боковой стороне контакта. Не устанавливается на другие модели автоматов, даже если они имеют аналогичный форм-фактор.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Соответствует классу изоляции II. Не содержит опасных материалов. Работает в пределах температур от -25C до +60C.

Преимущества

• Точная передача состояния: срабатывает по фактическому положению контактов автомата, а не по положению рукоятки
• Устойчивость к вибрациям и перегрузкам: специально адаптирован для промышленной среды
• Лёгкая установка: не требует сверления, дополнительных креплений или доработок
• Долгий срок службы: снижает затраты на обслуживание и замену

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток не указан, используется только для сигналов
• Совместима только с ВА47-60М; не работает с другими типами автоматов, включая ВА47-29, ВА47-63
• Не рекомендуется использовать в средах с высокой запылённостью без дополнительной защиты
• Не имеет IP-защиты - не применяется в открытых или влажных помещениях без корпуса

Примеры использования

• Сигнал «Выключатель отключён» в пульте управления станком
• Автоматическое отключение конвейера при срабатывании защиты
• Индикация состояния питания в распределительном щите
• Интеграция в систему учёта энергопотребления с логированием отключений

Практические советы

• Перед монтажом проверьте, чтобы автомат ВА47-60М был полностью отключён - контакт не сработает, если выключатель не установлен правильно
• При подключении используйте жилы сечением 0,5–2,5 мм2 - соответствуют допустимым параметрам винтовых зажимов
• Не затягивайте винты слишком сильно - можно повредить пластиковую клемму
• Если требуется защита от пыли и влаги - устанавливайте КС47-60М внутри закрытого щита с степенью защиты IP54 и выше
• При замене автомата - всегда проверяйте совместимость: только ВА47-60М, только KARAT
