Контакт состояния КС47 KARAT, 220В, 4А, на DIN-рейку IEK (ИЭК) MVA01D-KS-1

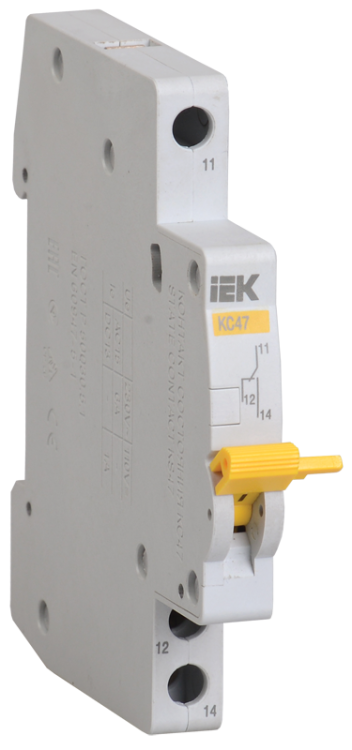

Контакт состояния КС47 новая серия на DIN-рейку от IEK - компактное устройство для передачи сигналов о положении автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации. Артикул mva01d-ks-1 обеспечивает надёжную фиксацию состояния «вкл/выкл» и совместим с DIN-рейкой, что упрощает монтаж в распределительных щитах.

Назначение и область применения

Контакт состояния КС47 предназначен для передачи сигнала о текущем положении автомата: включён или отключён. Он работает независимо от того, была ли рукоятка выключателя переведена вручную или сработала защита. Это позволяет использовать КС47 в системах контроля, учёта и автоматизации - например, в промышленных щитах, на конвейерах, насосных станциях или в системах энергоэффективности.

КС47 не предназначен для коммутации нагрузки - он лишь передаёт информацию. Для сигнализации аварийного срабатывания (например, при перегрузке) используется аналогичная модель КСВ47, которая реагирует только на отключение от сверхтока.

Технические характеристики

• Напряжение: 220 В переменного тока
• Номинальный ток: 4 А - допустимая нагрузка для цепей управления, не для силовой
• Количество контактов: один нормально разомкнутый (НО) и один нормально замкнутый (НЗ)
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Монтаж: занимает 1 модуль DIN-рейки (17,5 мм шириной)
• Степень защиты: IP20 - защита от прикосновений и крупной пыли, не предназначено для влажных или запылённых сред вне щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −40C до +40C и повышенной влажностью
• Соответствие стандартам: ГОСТ Р 50030.2-99

Совместимость и монтаж

КС47 устанавливается исключительно на автоматические выключатели серии ВА47-29 и ВА47-100 от IEK. Модуль защёлкивается на переднюю панель автомата - механическая связь осуществляется через шток механизма. Нельзя использовать с другими типами выключателей, даже если они имеют похожую форму.

Монтаж не требует инструментов: достаточно совместить пазы модуля с направляющими на корпусе автомата и слегка надавить до характерного щелчка. После установки проверьте, чтобы контакт свободно перемещался при ручном включении/отключении автомата - отсутствие хода указывает на неверную посадку.

Безопасность и стандарты

КС47 соответствует требованиям ГОСТ Р 50030.2-99, который регламентирует устройства управления и защиту для низковольтного оборудования. IP20 гарантирует безопасность при работе внутри закрытых щитов, но не защищает от брызг воды, пыли или внешних воздействий - поэтому не применяйте его на открытых площадках или в сырых помещениях без дополнительной защиты.

Преимущества

• Простая и надёжная механическая связь - нет электроники, значит, меньше отказов
• Не требует внешнего питания - работает за счёт движения механизма автомата
• Чёткий сигнал о состоянии: можно интегрировать в PLC, HMI, системы удалённого мониторинга
• Совместим с большинством современных щитов IEK KARAT
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 4 А только для управляющих сигналов
• Работает только с выключателями ВА47-29 и ВА47-100; несовместим с другими брендами или сериями
• IP20 - нельзя использовать в условиях высокой влажности, пыли или на улице
• Не имеет индикации состояния - необходимо подключать к внешнему индикатору или контроллеру
• При ручном отключении автомата контакт КС47 меняет состояние, но КСВ47 - нет; важно не путать модели

Примеры использования

• Автоматизация производства: сигнал «выключатель отключён» отправляется в SCADA-систему для оповещения оператора
• Системы безопасности: при отключении питания на участке цепи система блокирует запуск оборудования
• Жилищно-коммунальные объекты: контроль работы насосов, вентиляторов, освещения в подъездах
• Обслуживание щитов: возможность дистанционно определить причину отключения - ручное отключение или сработка защиты

Практические советы

• Перед установкой убедитесь, что выключатель ВА47 полностью отключён - иначе контакт может не защёлкнуться
• Проверяйте плотность затяжки винтов: недостаточное усилие вызывает нагрев, избыточное - повреждает жилы
• Если нужна сигнализация именно аварийного отключения (не ручного), используйте КСВ47 вместо КС47
• При сборке щита оставляйте минимум 5 мм свободного места вокруг КС47 - это предотвращает перегрев и облегчает обслуживание
• Для диагностики: если контакт не переключается, проверьте, правильно ли установлен модуль - возможно, он не до конца зацепился за шток автомата
