Выключатель автоматический трехполюсный ВА47-29 2А C 4,5кА KARAT | MVA20-3-002-C IEK

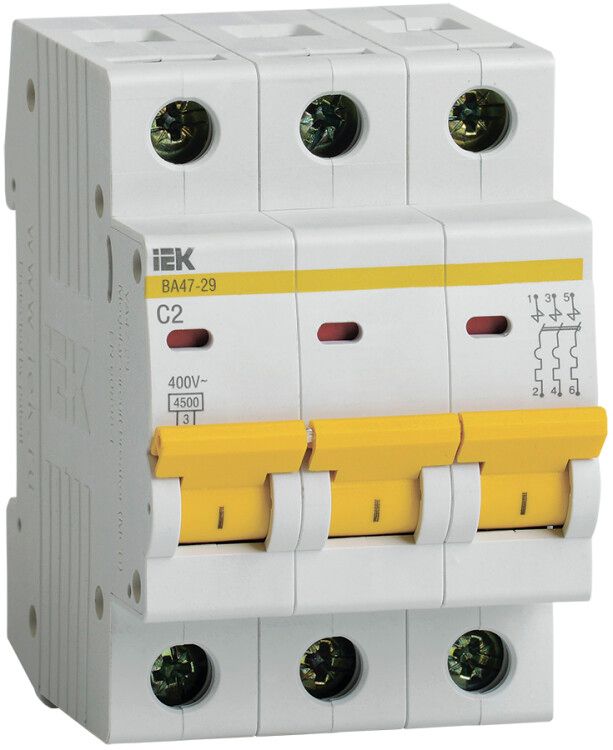

Автоматический выключатель ВА47-29 - трёхполюсный модульный аппарат с номинальным током 2 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) и артикул mva20-3-002-c обеспечивают совместимость с системами управления, используемыми в промышленных и жилых объектах.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает групповые и распределительные цепи переменного тока с частотой 50 Гц. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и распределительных коробках. Применяется как в бытовых условиях - квартиры, дома - так и в промышленных средах: станки, конвейеры, системы освещения, насосы. Климатическое исполнение УХЛ4 позволяет использовать его в неотапливаемых помещениях с широким диапазоном температур.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Количество полюсов: 3 - защита всех фаз одновременно, подходит для трёхфазных сетей 400 В.
• Номинальное напряжение: 400 В AC - рассчитан на работу в сети 380–400 В.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники).
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита в одном устройстве.
• Количество модулей DIN: 3 - занимает три стандартных модуля (54 мм) на рейке.
• Максимальное сечение кабеля: 25 мм2 - можно подключить медные провода до этого сечения.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Диапазон температур: от –40 C до +50 C - работает в холодных и жарких условиях.
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает энергию пробоя.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку 35 мм. Для подключения используются верхние зажимы, которые поддерживают два варианта: гибкий многожильный провод и жесткую шину. Есть возможность соединения с помощью шины FORK (для параллельного питания нескольких автоматов) и PIN (для последовательного соединения). Глубина монтажа - 73,6 мм, что важно учитывать при проектировании корпуса щита. Индикатор положения контактов (зелёный/красный) визуально показывает состояние: включен / отключен.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам обеспечивает сертифицированную надёжность в России и странах ЕАЭС. Класс токоограничения 3 повышает безопасность оборудования, снижая риск возгорания при аварии.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапный скачок тока.
• Улучшенная дугогасительная камера - снижает износ контактов и продлевает срок службы.
• Насечки на зажимах - уменьшают нагрев и усиливают механическую прочность соединения.
• Эргономичная рукоятка - удобнее включать/выключать даже в перчатках.
• Поддержка шин FORK и PIN - упрощает сборку распределительных цепей без лишних перемычек.
• Широкий температурный диапазон - надёжная работа в суровых условиях.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 исключает воздействие воды и пыли.
• Не используется в цепях постоянного тока - только переменный ток 50 Гц.
• Номинальный ток 2 А слишком мал для мощных потребителей (электроплиты, бойлеры); применяется только для слаботочных групп (освещение, розетки малой мощности).
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы освещения в офисном помещении (3 фазы, 2 А на каждую).
• Щитовая на этаже жилого дома - распределение питания между комнатами и санузлом.
• Контроль трёхфазного насоса в системе водоснабжения с умеренным пусковым током.
• Распределительный щит на производственной линии - управление несколькими маломощными станками.

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - не более 25 мм2. Меньшие сечения допустимы, большие - запрещены.
• При использовании шины FORK убедитесь, что она совместима с моделью - не все шины подходят к зажимам IEK.
• Для защиты от утечек тока обязательно устанавливайте УЗО перед этим автоматом.
• При монтаже в холодных помещениях (например, на чердаке) учтите нижний предел температуры - –40 C - он не влияет на работоспособность, но может затруднять ручное управление при экстремальных значениях.
• Проверяйте индикатор после каждого включения - красный цвет означает сработавший автомат, его необходимо сбросить вручную.
