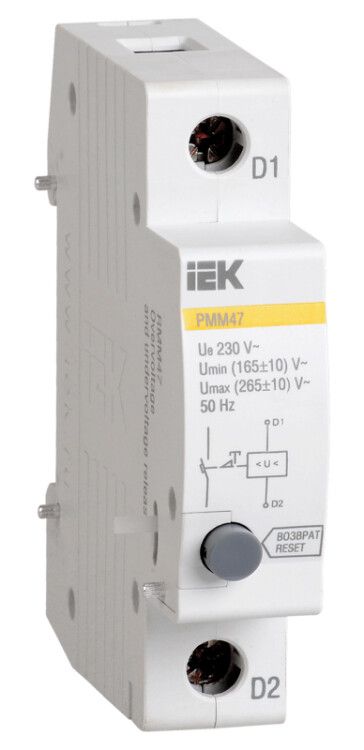

Расцепитель минимального и максимального напряжения РММ47 новая серия на DIN-рейку | MVA01D-RMM IEK

Расцепитель минимального и максимального напряжения РММ47 на DIN-рейку новая серия от IEK - компактное устройство для автоматического отключения модульных автоматических выключателей при аварийном отклонении напряжения в сети. Артикул mva01d-rmm используется в качестве дополнительной защиты в распределительных щитах с оборудованием серии ВА47.

Назначение и область применения

Расцепитель минимального и максимального напряжения РММ47 на DIN-рейку новая серия обеспечивает защиту электрооборудования от повреждений из-за перенапряжения или просадки напряжения. Он работает совместно с модульными автоматическими выключателями серии ВА47-29/100 и отключает цепь, когда напряжение выходит за установленные пределы - ниже или выше нормы. Применяется в жилых, офисных и промышленных объектах, где важна стабильность питания - например, для защиты насосов, систем управления, медицинского оборудования и других чувствительных нагрузок.

Технические характеристики

• Тип: Расцепитель минимального и максимального напряжения
• Род тока: Переменный (AC)
• Номинальное напряжение: 230 В
• Тип управляющего напряжения: AC (переменный ток)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Количество модулей DIN: 1 (ширина 17,5 мм)
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным климатом, допускаются колебания температуры и влажности
• Номинальный коммутируемый ток: 0 А - не рассчитан на самостоятельную коммутацию нагрузки; управляет только внешним автоматическим выключателем
• Срок службы: 15 лет
• Нормативный документ: ГОСТ Р 50030.2-99

Совместимость и монтаж

Расцепитель РММ47 устанавливается на модульный автоматический выключатель серии ВА47-29/100. Монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы на корпусе - входное напряжение подаётся на контактные площадки расцепителя, которые затем воздействуют на механизм отключения автомата. Для установки требуется свободное место рядом с автоматом, так как устройство занимает один модуль. Никаких дополнительных проводов или реле не требует - работает напрямую через механический привод.

Безопасность и стандарты

Расцепитель РММ47 соответствует требованиям ГОСТ Р 50030.2-99, который регламентирует работу аппаратов низковольтного распределения. Степень защиты IP20 позволяет использовать устройство исключительно внутри закрытых щитов - не рекомендуется установка во влажных, пыльных или открытых местах. Отсутствие собственной коммутационной способности делает его безопасным для использования в составе уже защищённых цепей.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в щите
• Не требует внешнего питания - питание берётся прямо из сети, которую контролирует
• Автоматически восстанавливает работу после нормализации напряжения
• Высокая надёжность благодаря проверенной конструкции серии KARAT
• Поддерживает однополюсные, двухполюсные и трёхполюсные автоматы ВА47

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Не применяется вне помещений или в условиях повышенной запылённости - IP20 не обеспечивает защиту от пыли и влаги
• Не является заменой автоматического выключателя - обязательно нужен совместимый MCB серии ВА47
• Не имеет функции регулировки порогов напряжения - фиксированные значения определяются конструкцией
• Не подходит для сетей с частыми скачками напряжения - может вызывать частые отключения и ускорить износ механизма

Примеры использования

• Защита холодильного оборудования в торговых залах при просадках напряжения
• Обеспечение безопасности системы вентиляции в административных зданиях при перенапряжении
• Отключение насосных станций при аварии в ЛЭП
• Защита серверных стоек в малых офисах от скачков напряжения

Практические советы

• Проверьте соответствие типа автомата - расцепитель РММ47 совместим только с ВА47-29/100, другие модели не поддерживаются
• При монтаже убедитесь, что контакт между расцепителем и автоматом плотный - плохое соединение может привести к отказу отключения
• Не используйте устройство в сетях с напряжением ниже 180 В или выше 270 В - выход за рамки номинала может повредить внутреннюю электронику
• При проектировании щита учтите, что РММ47 не создаёт видимого разрыва - он лишь активирует отключение автомата, поэтому в схеме должны быть предусмотрены указатели состояния
• Для контроля качества сети лучше сочетать РММ47 с вольтметром или устройством контроля напряжения
