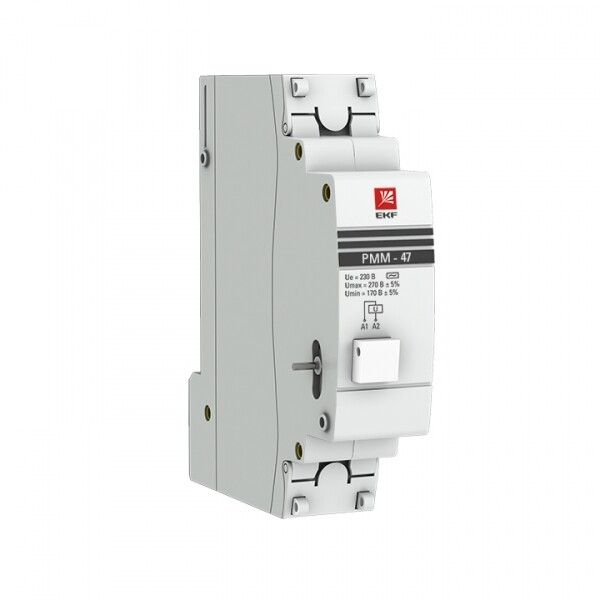

Расцепитель минимального и максимального напряжения РММ-47 PROxima 230В EKF mdrmm-47-pro

Расцепитель минимального и максимального напряжения РММ-47 PROxima от EKF - это компактное устройство для автоматического отключения автомата при выходе напряжения за заданные пределы. Подходит для установки в распределительных щитах с модульной автоматикой серии PROxima.

Назначение и область применения

Расцепитель минимального и максимального напряжения РММ-47 PROxima обеспечивает защиту оборудования от повреждений при перегрузках или просадках напряжения. Он отключает автоматический выключатель, если напряжение падает ниже или поднимается выше установленных порогов. Применяется в системах, где важна стабильность питания: насосные станции, системы вентиляции, промышленные автоматы, конвейеры, энергоемкое оборудование.

Технические характеристики

• Количество полюсов: 1
• Тип тока: переменный (AC)
• Номинальное напряжение управления: 230 В
• Количество модулей DIN: 1
• Климатическое исполнение: УХЛ3 - работает в условиях повышенной влажности и низких температур
• Диапазон рабочих температур: от -40 C до +55 C
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и воды
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Способ монтажа: втычной - фиксируется на Din-рейке без инструментов
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Расцепитель РММ-47 PROxima совместим только с автоматическими выключателями и устройствами серии PROxima. Не устанавливается на выключатели нагрузки ВН-125 или автоматы ВА 47-125. Монтаж осуществляется на Din-рейку 35 мм встык - достаточно вставить устройство до щелчка. Нет необходимости в подключении внешних проводов управления - он активируется через контактную группу автомата, с которым соединён.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 и имеет класс защиты IP20. Корпус выполнен из самозагасающего пластика, что снижает риск распространения пламени при аварии. Работает в широком температурном диапазоне, включая холодные условия складов и открытых помещений.

Преимущества

• Унифицированная конструкция - одинаковый форм-фактор для всех устройств серии PROxima, упрощает замену и сборку щита
• Литая лицевая панель - прочнее, чем клееные элементы, не деформируется при нагреве
• Светодиодная индикация вместо неоновой - меньше потребление энергии, долгий срок службы, ярче видна в темноте
• Шесть заклёпок на корпусе - увеличивает жесткость и надёжность крепления
• Оптимизированные габариты - занимает минимум места в щите, удобен для плотной компоновки

Ограничения применения

Не применяется с автоматами других серий - ВА 47-125, ВН-125 и аналогами. Не предназначен для постоянного подключения к сети 230 В - работает только при наличии напряжения на входе автомата, с которым соединён. Не защищает от КЗ или перегрузки - только от отклонений напряжения. Не рассчитан на работу во влажных средах (IP20 не защищает от брызг и пыли).

Примеры использования

• Защита насосов в системах водоснабжения при скачках напряжения
• Автоматическое отключение конвейеров при просадке напряжения в цехе
• Обеспечение безопасного режима работы ЧПУ-станков при нестабильной сети
• Поддержание работоспособности систем HVAC в регионах с частыми колебаниями напряжения

Практические советы

• Выбирайте РММ-47 PROxima только для автоматических выключателей серии PROxima - другие модели не будут взаимодействовать
• Проверьте напряжение в сети перед установкой - устройство срабатывает при отклонении от 230 В +- допуск, указанный в паспорте
• Не используйте в помещениях с высокой запылённостью или влажностью - IP20 недостаточно для таких условий
• При монтаже убедитесь, что контакты плотно соединены - плохой контакт может вызвать ложное срабатывание
• Для диагностики состояния используйте светодиодную индикацию - она показывает наличие напряжения и состояние расцепителя
