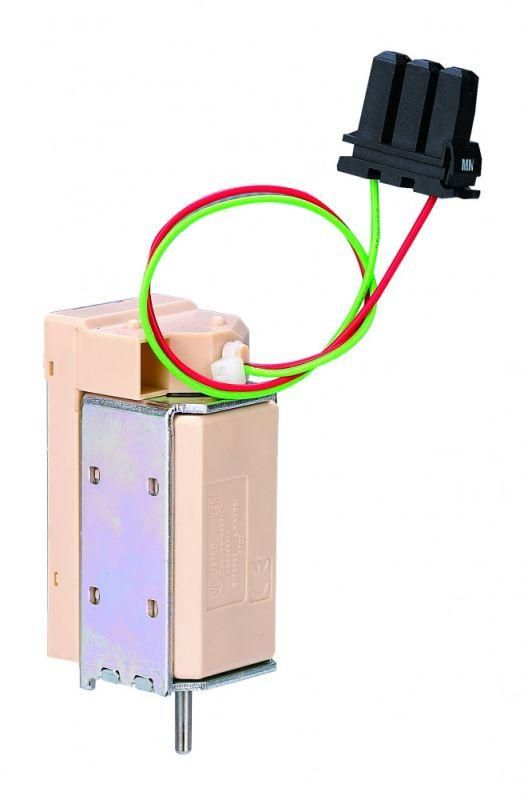

Расцепитель минимального напряжения AC 230В ВА-338E DEKraft 22624DEK APC

Расцепитель минимального напряжения AC 230В ВА-338E от DEKraft предназначен для автоматического отключения выключателей серии ВА-338Е при падении напряжения ниже безопасного уровня. Это устройство обеспечивает защиту оборудования от повреждений из-за недостаточного питания, особенно в условиях нестабильной сети.

Назначение и область применения

Расцепитель минимального напряжения AC 230В ВА-338E используется для защиты автоматических выключателей серии ВА-338Е. Он срабатывает, когда напряжение в цепи падает ниже 70% от номинального значения (т.е. ниже ~160 В при 230 В), что предотвращает работу оборудования в режиме недонапряжения. Применяется в системах управления промышленным оборудованием, где важно избежать аварийного запуска или перегрева при просадках напряжения - например, на станках, насосах, конвейерах и других устройствах с чувствительными двигателями.

Технические характеристики

• Тип: расцепитель минимального напряжения
• Род тока: переменный (AC)
• Номинальное напряжение питания: 220–230 В
• Напряжение срабатывания: около 70% от номинала (~160 В при 230 В)
• Тип подключения: винтовые зажимы
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Совместим с: автоматическими выключателями серии ВА-338Е

Совместимость и монтаж

Расцепитель минимального напряжения AC 230В ВА-338E устанавливается исключительно на автоматы серии ВА-338Е от DEKraft. Подключение осуществляется через винтовые клеммы - провода зачищаются на 5–7 мм и затягиваются усилием до плотного контакта. Контакты НЗ и НО позволяют использовать расцепитель как в цепях сигнализации, так и в последовательных цепях управления. Убедитесь, что напряжение на клеммах расцепителя соответствует 220–230 В AC; подключение к другому напряжению приведёт к отказу работы.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной надёжности и безопасности для промышленного электрооборудования. Хотя явного указания стандарта в данных нет, конструкция расцепителя выполнена в соответствии с типовыми решениями для устройств класса IP20, применяемых внутри щитов. Не предназначено для установки вне закрытых корпусов.

Преимущества

• Высокая точность срабатывания - отключение происходит при точно заданном пороге (70%), минимизируя ложные срабатывания
• Простой монтаж благодаря совместимости с сериями ВА-338Е - не требует доработки шасси
• Имеет два типа контактов (НЗ/НО), что позволяет гибко интегрировать его в системы контроля и сигнализации
• Не потребляет значительную мощность - нагрузка на сеть минимальна

Ограничения применения

• Не работает при постоянном токе (DC) - только для переменного тока 220–230 В
• Подходит только для автоматов серии ВА-338Е; несовместим с другими моделями выключателей
• Не имеет защиты от внешних воздействий - устанавливается только во внутренние части электрощита (IP20)
• Не предназначен для частого включения/выключения - рассчитан на длительное рабочее состояние, а не на импульсные операции

Примеры использования

• На производственной линии: расцепитель отключает станок при просадке напряжения, чтобы двигатель не перегревался при запуске под низким напряжением
• В системе водоснабжения: предотвращает запуск насоса при аварийном падении напряжения, защищая обмотки от пробоя
• В распределительном щите: контакт НО подключен к световой сигнализации - при срабатывании загорается лампа “Недостаточное напряжение”

Практические советы

• Проверьте напряжение на клеммах расцепителя перед первым включением - даже небольшое отклонение от 230 В может вызвать некорректную работу
• При использовании контакта НЗ в цепи управления - учтите, что он размыкается при срабатывании, поэтому цепь должна быть спроектирована на “потерю сигнала”
• Не используйте расцепитель в качестве основного выключателя - он лишь управляет уже установленным автоматом ВА-338Е
• При замене - всегда отключайте питание, поскольку клеммы находятся под потенциалом сети
• Для долговечности - регулярно проверяйте затяжку винтов, особенно после первого месяца эксплуатации
