Выключатель автоматический воздушный NA1-3200-2500М/3P выкат., 2500A, 80kA, тип М, AC220В (R) | 101333 CHINT

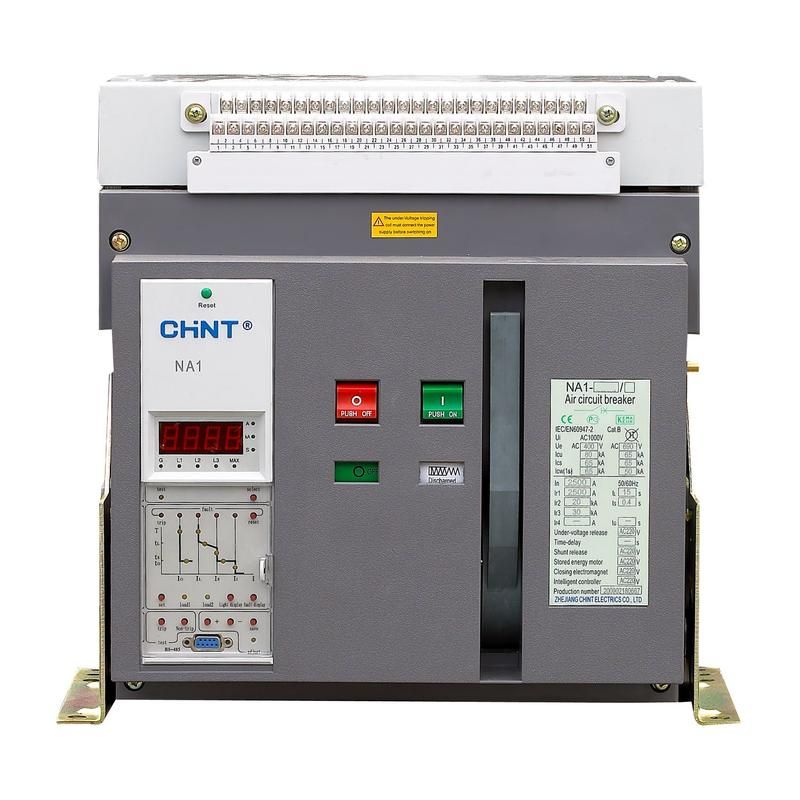

Автоматический выключатель воздушный CHINT NA1-3200-2500М/3P предназначен для защиты электрических цепей промышленного и коммерческого оборудования от перегрузок и коротких замыканий. Этот аппарат используется в распределительных щитах средней и большой мощности, особенно там, где требуется надежная защита при высоких токах короткого замыкания - например, в ГРЩ, КТП или системах энергоснабжения высотных зданий.

Назначение и область применения

Выключатель автоматический воздушный CHINT NA1-3200-2500М/3P обеспечивает защиту трехфазных сетей переменного тока с частотой 50–60 Гц. Он рассчитан на работу в условиях повышенной нагрузки и применяется в распределительных устройствах промышленных объектов, торгово-офисных комплексов, больниц, метро и других местах с высокими требованиями к безопасности электроснабжения. Подходит для защиты силового оборудования: трансформаторов, двигателей, шинопроводов, конвейеров и крупных насосных установок.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальный ток: 2500 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до 80 тысяч ампер;
• Номинальное напряжение: 400–690 В - работает в сетях с таким уровнем напряжения; не предназначен для бытовых 220 В;
• Диапазон настройки защиты от перегрузки: 0–2500 А - можно задать порог срабатывания по перегрузке в пределах этого диапазона;
• Диапазон регулировки срабатывания при КЗ: 3750–50 000 А - позволяет настроить чувствительность к короткому замыканию в зависимости от характера сети;
• Конструкция: выдвижное/выкатное устройство - позволяет извлекать аппарат из корпуса без демонтажа проводов;
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды - устанавливается внутри закрытых щитов.

Совместимость и монтаж

Выключатель CHINT NA1-3200-2500М/3P совместим со стандартными направляющими и креплениями для выкатных устройств в щитах типа ШРА, ШРГ, ШРП. Для монтажа необходима подготовленная рама с соответствующими контактными путями. Установка выполняется в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Обязательно соблюдайте допустимые усилия затяжки болтов контактов - перетяжка повредит медные части. Выкатная конструкция требует свободного пространства перед щитом минимум 1 метр для полного извлечения аппарата.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Применяет микропроцессорную защиту, обеспечивающую точность срабатывания и диагностику состояния. Все компоненты выполнены из материалов, устойчивых к нагреву и механическим воздействиям. Наличие функции защиты от однофазных замыканий на землю делает его подходящим для систем TN-S и TT.

Преимущества

• Выкатная конструкция снижает время обслуживания и исключает риск случайного прикосновения к токоведущим частям при замене или проверке;
• Широкий диапазон настройки защиты позволяет точно адаптировать параметры под конкретную нагрузку, что снижает количество ложных срабатываний;
• Высокая отключающая способность (80 кА) обеспечивает безопасность даже в сетях с малым импедансом, таких как рядом с трансформаторами;
• Поддержка защиты от замыканий на землю расширяет возможности применения в современных системах электроснабжения;
• Универсальная совместимость с другими элементами серии NA1 упрощает масштабирование проектов.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не подходит для сетей ниже 400 В - минимальное рабочее напряжение 400 В, использование в 220 В системах невозможно;
• Требует профессионального монтажа и настройки - неквалифицированная установка может привести к отказу защиты;
• Не имеет встроенного управления по сети - для удаленного контроля нужны внешние модули связи;
• Из-за габаритов и массы не может использоваться в компактных щитах - требует специализированного шкафа.

Примеры использования

• Главный входной автомат в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ;
• Защита шинопровода в высотном офисном здании с несколькими этажами потребителей;
• Распределительный автомат на выходе главного трансформатора в КТП;
• Защита группы мощных электродвигателей на конвейере в пищевой промышленности.

Практические советы

• Перед установкой проверьте соответствие номинала выключателя CHINT NA1-3200-2500М/3P расчетному току короткого замыкания в точке установки - он должен быть равен или выше реального значения;
• Настройте защиту от перегрузки на 80–90 % от максимального рабочего тока нагрузки - так обеспечивается надежность без ложных срабатываний;
• При использовании в системах с частотными преобразователями учтите возможные искажения формы тока - рекомендовано использовать фильтры или выбирать выключатели с классом C;
• Обязательно проведите первичную проверку после монтажа - тестирование с помощью испытательного прибора подтверждает работоспособность всех функций;
• При замене старого автомата убедитесь, что новое устройство CHINT NA1-3200-2500М/3P совпадает по габаритам и глубине установки - иначе придется менять весь шкаф.
