Выключатель автоматический воздушный NA1-2000-2000М/3P выкат., 2000A, 80kA, тип М, AC220В (R) | 101100 CHINT

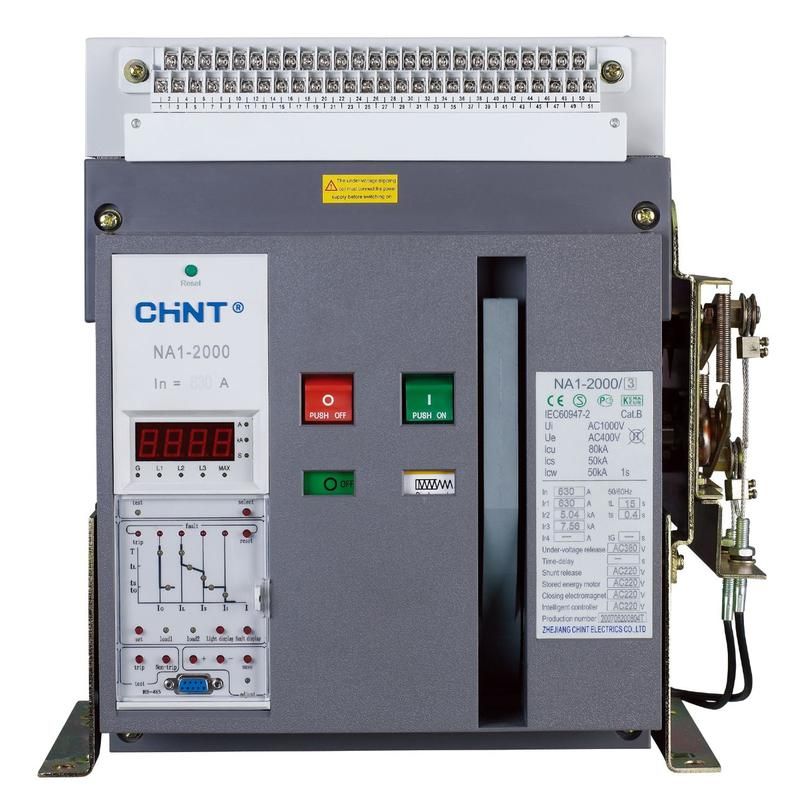

Автоматический выключатель воздушный CHINT NA1-2000-2000М/3P предназначен для защиты электрических цепей промышленного и коммерческого оборудования от перегрузок и коротких замыканий. Устройство рассчитано на ток 2000 А, имеет отключающую способность 80 кА и подходит для установки в распределительных щитах высотных зданий, КТП и ГРЩ.

Назначение и область применения

CHINT NA1-2000-2000М/3P используется в сетях переменного тока с частотой 50–60 Гц и рабочим напряжением 400–690 В. Применяется в качестве основного аппарата защиты в распределительных устройствах промышленных объектов, жилых комплексов, офисных зданий и других объектов с высокими требованиями к надежности электроснабжения. Особенно эффективен в системах питания высотных зданий, где требуется быстрое отключение при аварийных режимах.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Отключающая способность: 80 кА
• Номинальное напряжение: 400–690 В
• Диапазон настройки защиты от перегрузки: 0–2000 А (можно точно задать порог срабатывания под нагрузку конкретной системы)
• Диапазон регулировки срабатывания при коротком замыкании: 3000–40000 А (настраивается в зависимости от характера сети и требуемой селективности)
• Конструкция: выдвижное/выкатное исполнение — позволяет безопасно обслуживать и менять аппарат без отключения всей шины
• Степень защиты: IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытый щит

Совместимость и монтаж

CHINT NA1-2000-2000М/3P устанавливается в силовые шкафы и ячейки ГРЩ с соответствующим креплением и направляющими для выкатного механизма. Для работы необходима фиксация в положении “рабочее” или “испытание”. Подключение осуществляется через верхние и нижние клеммы — допускается подвод кабелей сечением до 3x240 мм² (при условии соблюдения моментов затяжки). Выкатная конструкция обеспечивает удобный доступ к контактам для осмотра и замены без демонтажа всего аппарата.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и российским ГОСТ Р 50030.2. Произведено в соответствии с требованиями безопасности для электроустановок до 1000 В. Наличие микропроцессорной защиты обеспечивает точную селективность и предотвращает ложные срабатывания. Все элементы изолированы и имеют внутреннюю дугогасительную камеру, исключающую выброс пламени за пределы корпуса.

Преимущества

• Высокая отключающая способность (80 кА) — подходит для мощных сетей с большими токами КЗ
• Гибкая настройка защит: можно адаптировать пороги перегрузки и КЗ под реальные условия эксплуатации
• Выкатная конструкция снижает время техобслуживания и повышает безопасность персонала
• Поддержка однофазных замыканий на землю — важная функция для современных систем с УЗО и дифференциальной защитой
• Совместимость с другими аппаратами серии NA1 — легко формируется единая система защиты

Ограничения применения

• Не предназначен для установки на открытом воздухе — степень защиты IP20 требует помещения в закрытый щит
• Не работает при постоянном токе — только для переменного тока 50/60 Гц
• Требует профессионального монтажа и настройки — неквалифицированная установка может привести к отказу защиты
• Не рекомендован для маломощных объектов (например, частных домов): избыточная мощность и стоимость

Примеры использования

• Главный входной автомат в ГРЩ торгового центра
• Защита главного распределительного щита высотного жилого дома
• Аппарат ввода в КТП промышленного предприятия с мощностью трансформатора свыше 1600 кВА
• Резервный автомат в системе бесперебойного питания крупного серверного центра

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки и возможного тока КЗ в месте установки — CHINT NA1-2000-2000М/3P подходит только при расчетном токе КЗ ≤80 кА
• Используйте выкатной механизм для планового осмотра контактов — это продлевает срок службы и снижает риск нагрева
• Настройку токов срабатывания выполняйте после замера фактических нагрузок — не используйте заводские значения по умолчанию
• Обязательно убедитесь, что шина и кабельные вводы рассчитаны на 2000 А — недостаточная проводимость вызовет перегрев даже при правильной работе автомата
• Для систем с заземлением TN-S или TT обязательно подключите дополнительные блоки дифференциального тока, если требуется защита от утечек
