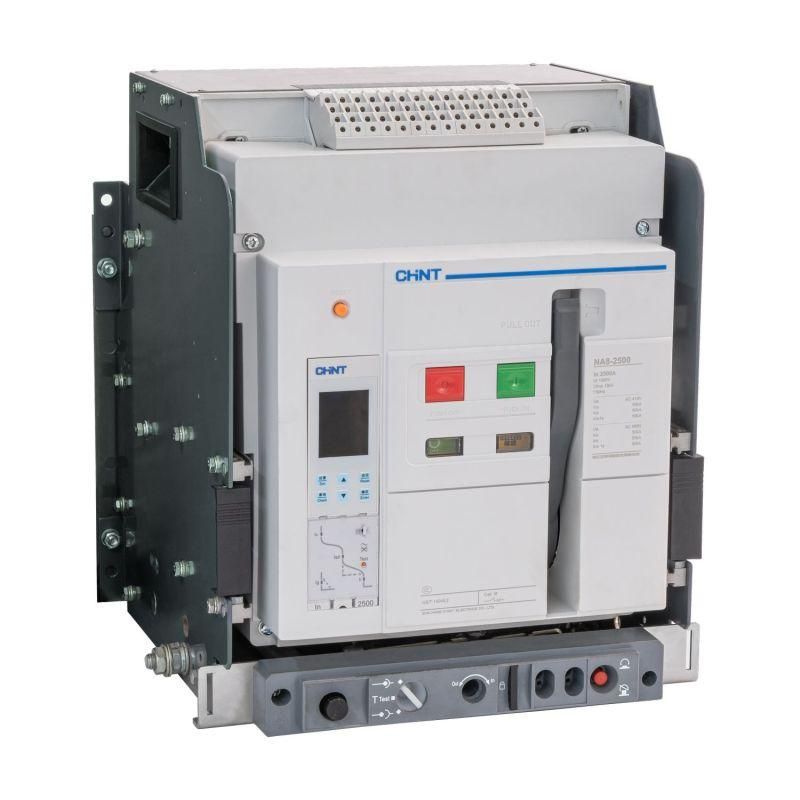

Выключатель автоматический воздушный NA8-2500H-2000H/3P выкат.,2000А, 85кА, тип H, AC230В (R) | 262498 CHINT

Автоматический воздушный выключатель NA8-2500H-2000H/3P от CHINT предназначен для защиты мощных электрических цепей до 2000 А в распределительных щитах промышленных объектов. Выдвижная конструкция упрощает обслуживание и замену устройства без отключения всей системы.

Назначение и область применения

Этот выключатель используется для коммутации и защиты силовых цепей в высокотоковых системах - например, на входе в главные распределительные щиты, у защите трансформаторов, крупных двигателей и конвейерных линий. Подходит для установки в промышленных электроустановках с напряжением до 690 В переменного тока. Применяется там, где требуется надежная защита от перегрузок и коротких замыканий с высокой отключающей способностью.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех фаз трехфазной сети.
• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 415–690 В - работает в сетях среднего и высокого напряжения, распространённых в промышленности.
• Конструкция: выдвижная - позволяет извлекать устройство из корпуса для осмотра, тестирования или замены без демонтажа проводов.
• Защита от перегрузки: диапазон настройки 800–2000 А - можно точно задать порог срабатывания под нагрузку конкретного оборудования.
• Защита от КЗ: диапазон регулировки 4000–30000 А - гибкая настройка чувствительности к аварийным токам.
• Степень защиты IP20: предохраняет от контакта с внутренними частями и от предметов больше 12,5 мм, но не защищена от воды и пыли - требует установки внутри закрытых шкафов.

Совместимость и монтаж

Выключатель NA8-2500H-2000H/3P совместим со стандартными направляющими для выдвижных аппаратов типа H. Для монтажа необходим шкаф с достаточным свободным пространством для выдвижения механизма - минимум 600 мм глубины. Устанавливается на DIN-рейку или жесткий кронштейн в зависимости от комплектации шкафа. Подключение осуществляется через верхние или нижние зажимы - важно соблюдать момент затяжки болтов согласно руководству производителя. Перед первым запуском проверьте правильность настроек защиты и наличие механической блокировки при выдвижении.

Безопасность и стандарты

Выключатель соответствует международным требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе. Работа с устройством допускается только квалифицированному персоналу после отключения питания и применения средств защиты.

Преимущества

• Выдвижная конструкция снижает время техобслуживания - не требуется отсоединять кабели.
• Широкий диапазон настройки защиты позволяет адаптировать устройство под различные нагрузки без замены аппарата.
• Высокая отключающая способность (85 кА) обеспечивает безопасную работу даже в условиях сильных коротких замыканий.
• Известный бренд CHINT гарантирует соответствие заявленным параметрам и долгую службу при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 требует установки только в герметичных шкафах.
• Не подходит для бытовых или маломощных объектов - слишком большой номинал и стоимость для нагрузок ниже 800 А.
• Требует специализированного обслуживания - нельзя ремонтировать самостоятельно без знания принципов работы воздушных выключателей.
• Не имеет встроенного управления или интерфейса связи - для автоматизации нужна внешняя система контроля.

Примеры использования

• Главный ввод в промышленном цехе с питанием от трансформатора 630 кВА.
• Щит питания группы станков с суммарной мощностью более 1 МВт.
• Распределительный пункт на заводе с высокой вероятностью возникновения коротких замыканий.
• Линии питания больших насосных станций или компрессоров.

Практические советы

• Перед установкой проверьте, что посадочные размеры вашего шкафа соответствуют габаритам NA8-2500H-2000H/3P - особенно важна глубина для выдвижения.
• Настройте защиту от перегрузки близко к реальной рабочей нагрузке, но не выше 90% от номинала (не более 1800 А).
• Убедитесь, что все кабели рассчитаны на 2000 А - недостаточный сечения вызовет нагрев и выход из строя.
• При плановом обслуживании используйте средства индивидуальной защиты и следуйте процедуре “отключил - заблокировал - проверил”.
• Храните документацию и сертификаты - они нужны для прохождения проверок энергонадзора.
