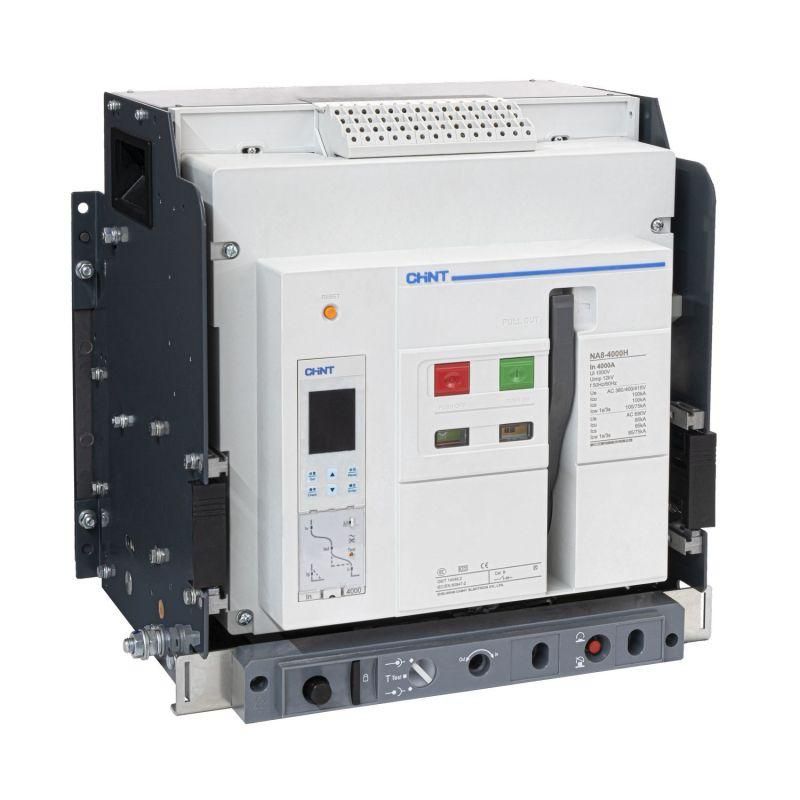

Выключатель автоматический воздушный NA8-4000H-3200H/3P выкат.,3200А, 100кА, тип H, AC230В (R) | 262726 CHINT

Автоматический воздушный выключатель CHINT 262726 - это надёжное устройство для защиты и коммутации мощных электрических цепей в промышленных распределительных щитах. Он рассчитан на работу с токами до 3200 А и обеспечивает высокую отключающую способность - 100 кА, что делает его подходящим для крупных объектов с высокими требованиями к безопасности.

Назначение и область применения

Выключатель CHINT 262726 предназначен для автоматического отключения электрической цепи при перегрузках и коротких замыканиях. Его используют в качестве главного вводного автомата или для защиты ответвленных линий в промышленных распределительных устройствах. Подходит для установки в энергоёмких системах: заводские линии, насосные станции, системы вентиляции, конвейеры, а также в зданиях с большим потреблением электроэнергии - торговые центры, логистические комплексы, производственные корпуса.

Технические характеристики

• Номинальный ток: 3200 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания даже при самых серьёзных авариях.
• Номинальное напряжение: 415–690 В переменного тока - работает в трёхфазных сетях промышленного типа, включая системы 400 В и 690 В.
• Количество полюсов: 3 - защищает все три фазы одновременно, исключая риск работы при однофазном режиме.
• Защита от перегрузки: регулируется в пределах 1280–3200 А - позволяет точно настроить порог срабатывания под конкретную нагрузку.
• Защита от КЗ: регулируется от 6400 до 48000 А - адаптируется под уровень короткозамкнутых токов в вашей сети.
• Степень защиты IP20: защищён от доступа пальцами и предметов более 12 мм, но не герметичен - требует установки внутри закрытого шкафа.
• Конструкция: выдвижное/выкатное исполнение - позволяет извлекать аппарат из шкафа без демонтажа проводов для обслуживания или замены.

Совместимость и монтаж

Выключатель CHINT 262726 устанавливается в силовые шкафы с соответствующим креплением. Благодаря выдвижной конструкции, его можно легко вывести на обслуживание - достаточно открыть дверцу шкафа и вытянуть блок по направляющим. Для монтажа требуется свободное пространство вокруг аппарата для теплоотвода и доступа к рычагу управления. Убедитесь, что посадочные габариты совпадают с размерами вашего шкафа. Провода должны иметь достаточное сечение - рекомендовано использовать медные жилы сечением не менее 150–240 мм2 в зависимости от условий прокладки. Напряжение питания для катушки управления - 230 В переменного тока, что соответствует стандартным сетям.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей. Применение выключателя CHINT 262726 гарантирует соответствие требованиям по электробезопасности и противопожарной защите. Высокая отключающая способность (100 кА) снижает риск возгорания и повреждений оборудования при аварийных ситуациях. Однако, поскольку степень защиты IP20 не предусматривает пыле- и влагозащиту, использование вне закрытых шкафов запрещено.

Преимущества

• Высокая отключающая способность - 100 кА обеспечивает надёжность даже в сетях с большими токами КЗ.
• Гибкая настройка защит - возможность точной регулировки как по перегрузке, так и по КЗ минимизирует ложные срабатывания.
• Выдвижная конструкция - экономит время на техобслуживании и замене, не требует отключения всей линии.
• Работа в широком диапазоне напряжений - поддерживает стандартные промышленные уровни 415–690 В.
• Известный бренд CHINT - проверенная надёжность и наличие сервисной поддержки в России.

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги, пыли и агрессивной среды.
• Требует значительного места в шкафу - из-за больших габаритов и необходимости вентиляции.
• Не подходит для бытовых или маломощных объектов - избыточная мощность и стоимость.
• Не имеет встроенного дистанционного управления - управление только механическое или через внешние контакты.
• Требуется профессиональный монтаж - работа с токами выше 1000 А допускается только квалифицированным персоналом.

Примеры использования

• Главный ввод в промышленном цехе с мощностью 2 МВт и более.
• Щитовая на входе в логистический терминал с несколькими конвейерными линиями.
• Распределительный пункт на заводе по производству стали или пластмасс, где возможны импульсные перегрузки.
• Электроустановка в водоканале - питание мощных насосов и систем аэрации.

Практические советы

• Перед установкой проверьте фактический ток КЗ в месте монтажа - он не должен превышать 100 кА.
• Настройте защиту от перегрузки на 80–90% от максимальной рабочей нагрузки - это продлит срок службы и снизит количество ложных срабатываний.
• Обязательно используйте вытяжку или принудительную вентиляцию в шкафу - нагрев при 3200 А может быть значительным.
• При замене старого автомата сверьте габариты и глубину шкафа - CHINT 262726 занимает больше места, чем обычные модели.
• Подпишите все контакты и положения рычага - особенно важно при работе нескольких операторов на одном участке.
