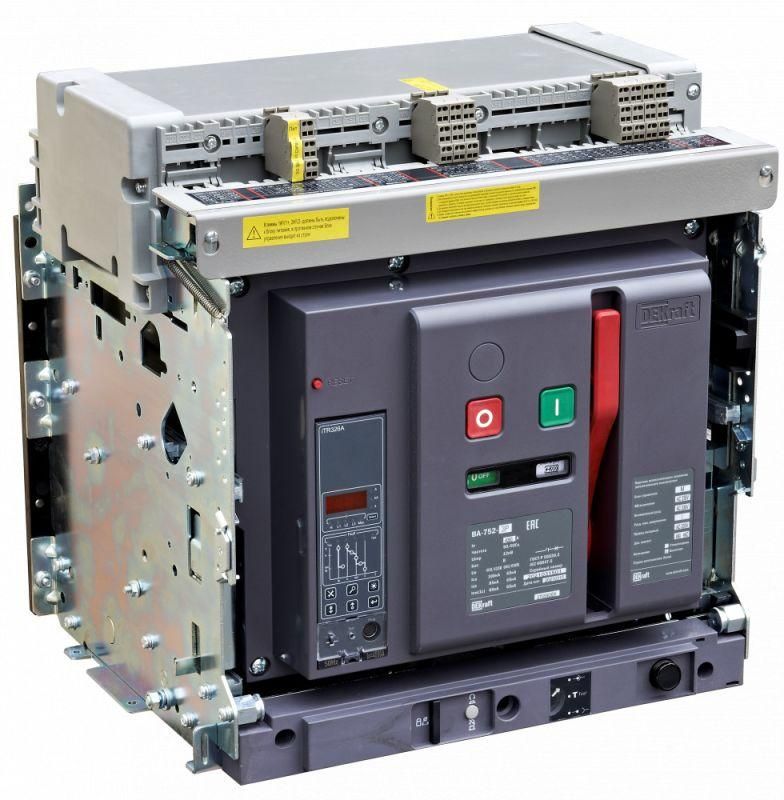

Выключатель автоматический воздушный 3P 3200А 100кА выкатной, расцепитель М ВА-752 | 27058DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3200 А ВА-752 от DEKraft предназначен для защиты мощных электрических сетей до 690 В переменного тока. Выкатная конструкция обеспечивает безопасную изоляцию при обслуживании, а электронный расцепитель с точными настройками повышает надежность работы в промышленных условиях. Артикул 27058dek соответствует серийному решению ВА-752 от DEKraft.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 3200 А ВА-752 используется для коммутации и защиты высокотоковых электрических цепей в распределительных устройствах среднего и крупного масштаба. Применяется в промышленных объектах: подстанциях, цехах с мощным оборудованием, системах энергообеспечения, где требуется высокая отключающая способность и возможность быстрого сервисного доступа без демонтажа всей системы.

Технические характеристики

• Тип: воздушный автоматический выключатель, выкатная конструкция
• Номинальный ток: 3200 А
• Число полюсов: 3
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 100 кА
• Тип расцепителя: электронный, с защитой от замыканий на землю
• Настройка защиты от перегрузки: от 1280 А
• Защита от КЗ без выдержки времени: 6400 А
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Привод: встроенный электрический моторный привод (230 В AC)
• Подключение силовых цепей: на шину (заднее горизонтальное)
• Способ монтажа: установка на монтажную плату (корзину)
• Управление: кнопка нажимная
• Вспомогательные контакты: 4 шт. (состояние ВКЛ/ОТКЛ + сигнал положения в корзине)
• Дополнительно: электромагнит включения, независимый расцепитель (230 В AC)

Совместимость и монтаж

Автоматический выключатель ВА-752 устанавливается исключительно в специализированные выкатные корзины, совместимые с конструкцией DEKraft. Подключение силовых проводников осуществляется через заднюю шину - предварительно подготовленную шинную систему. Для монтажа необходима свободная площадь для выдвижения корпуса (не менее 1,2–1,5 м глубины перед панелью). Установка возможна только в закрытых щитовых помещениях с контролируемой температурой и отсутствием конденсата. Нельзя использовать в открытых или влажных зонах из-за степени защиты IP40.

Безопасность и стандарты

Автоматический выключатель ВА-752 соответствует требованиям международных стандартов IEC 60947-2 для воздушных выключателей. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю позволяет обнаруживать утечки тока даже при малых значениях, что важно для безопасности персонала. Все функции управления работают при напряжении 230 В переменного тока - необходимо соблюдение требований к питанию контрольных цепей.

Преимущества

• Выкатная конструкция позволяет легко выводить аппарат из работы для осмотра или замены без отключения питания остальной сети.
• Электронный расцепитель с широкими настройками обеспечивает гибкую адаптацию под нагрузку и минимизирует простои.
• Встроенные моторный привод и электромагнит позволяют удалённо управлять выключателем - удобно для автоматизации и дистанционного контроля.
• 4 вспомогательных контакта дают информацию о состоянии аппарата (включен/выключен, положение в корзине) для интеграции в SCADA и системы учёта.
• Разделители полюсов обеспечивают повышенную изоляцию между фазами, снижают риск пробоя при высоких токах.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP40 не защищает от влаги и пыли в открытых условиях.
• Требуется жесткая механическая опора - монтажная плата должна быть прочной и точно выверенной по габаритам.
• Не работает при отсутствии внешнего питания 230 В AC для привода и расцепителей - автономная работа невозможна.
• Нельзя использовать в сетях постоянного тока - только переменный ток до 690 В.
• Максимальный рабочий ток 3200 А - не подходит для цепей выше этого порога, даже кратковременно.

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с несколькими трансформаторами.
• Щитовая на заводе по производству стали - защита печей, насосов и конвейеров мощностью более 2 МВт.
• Централизованная система питания критически важных объектов (например, больницы, серверные) с резервированием и дистанционным управлением.
• Системы электроснабжения метрополитена - там, где нужна быстрая замена оборудования без остановки всего участка.

Практические советы

• Перед монтажом проверьте соответствие размеров корзины и габаритов ВА-752 - несоответствие вызывает затруднения при выдвижении.
• Обязательно протестируйте работу моторного привода и вспомогательных контактов до ввода в эксплуатацию - используйте тестовый импульс 230 В.
• Используйте сигнальный контакт положения в корзине для блокировки попыток включения при вынутом выключателе - это предотвращает травмы.
• При настройке расцепителя учитывайте реальную нагрузку цепи - не доводите до максимальных значений 1280 А / 6400 А без необходимости.
• Регулярно проверяйте состояние контактов и механизмов выкатной системы - частые операции выдвижения требуют смазки и осмотра.
• Для долгой службы храните запасной модуль расцепителя - ремонт в полевых условиях сложен, лучше менять полностью.
