Автоматический выключатель ВА-45 3200/2000А 3P 80кА выкатной EKF PROxima | mccb45-3200-2000v

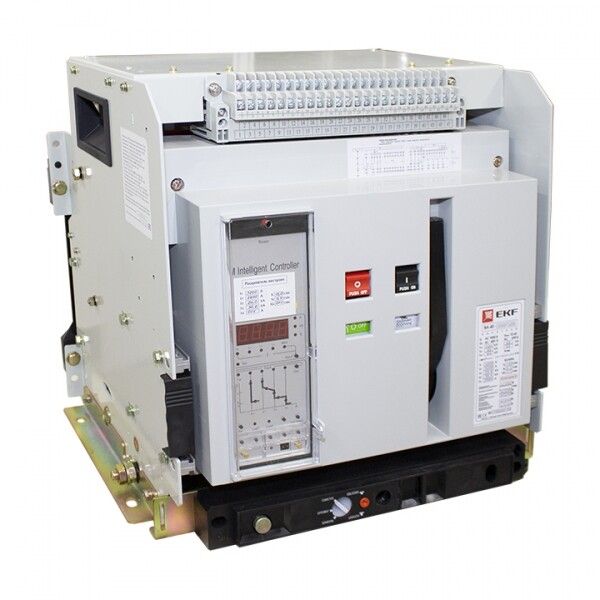

Автоматический выключатель ВА-45 3200/2000А 3P 80кА выкатной - это надёжное коммутационное устройство серии ВА-45 от EKF, предназначенное для защиты мощных промышленных сетей переменного тока от перегрузок, коротких замыканий и потерь напряжения. Выкатная конструкция обеспечивает безопасное обслуживание без отключения питания всей системы.

Назначение и область применения

Автоматический выключатель ВА-45 3200/2000А 3P 80кА выкатной используется для защиты силовых цепей в промышленных объектах: на подстанциях, в распределительных щитах, у потребителей с высокими токами - таких как крупные насосы, компрессоры, печи, конвейеры и промышленные роботы. Устройство применяется там, где требуется частое оперативное включение/отключение, удалённое управление или интеграция в систему АСУ ЭЭ. Подходит для установки в помещениях с контролируемым климатом.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальная отключающая способность: 100 кА
• Номинальное напряжение: 400–690 В AC
• Частота: 50 Гц
• Тип расцепителя: электронный, с микропроцессорным управлением
• Диапазон настройки защиты от перегрузки: 800–2000 А
• Диапазон регулировки защиты от КЗ: 8000–160 000 А
• Защита от замыканий на землю: да
• Расцепитель минимального напряжения: да - отключает при падении напряжения ниже порога или полном исчезновении
• Тип привода: электрический, с моторным приводом для дистанционного управления
• Тип управления: кнопочный (локальное включение/отключение)
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Подключение: болтовое, шинное - через сборную шину
• Способ монтажа: на монтажную плату (панель)
• Количество переключающих контактов: 4
• Индикатор отключения: есть - визуальный сигнал положения контактов
• Указатель расцепления: есть - показывает причину отключения (перегрузка, КЗ, недостаток напряжения)
• Климатическое исполнение: УХЛ3.1 - работает при температуре от –40 C до +55 C
• Гарантийный срок: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.1, ГОСТ Р 50030.2

Совместимость и монтаж

Автоматический выключатель ВА-45 3200/2000А 3P 80кА выкатной совместим с шинными системами, соответствующими габаритам и токовым классам серии ВА-45. Для монтажа требуется подготовить металлическую панель с фиксирующими элементами. Благодаря выкатной конструкции, устройство можно извлечь из панели без демонтажа проводов - достаточно открыть защитный кожух и вытянуть блок по направляющим. Это позволяет выполнять диагностику, тестирование или замену расцепителя без остановки всего оборудования. Подключение осуществляется только болтовым способом - клеммы не поддерживают быстроразъёмные соединения.

Безопасность и стандарты

Автоматический выключатель ВА-45 3200/2000А 3P 80кА выкатной соответствует требованиям ГОСТ Р 50030.1 и ГОСТ Р 50030.2, что гарантирует соответствие международным нормам безопасности для аппаратов низкого напряжения. Интегрированные функции защиты от замыканий на землю и минимального напряжения повышают уровень безопасности персонала и оборудования. IP30 не обеспечивает защиту от влаги - устройство следует устанавливать только во внутренних помещениях с контролируемой средой. Наличие указателя причины расцепления снижает риск ошибочных действий при восстановлении питания.

Преимущества

• Выкатная конструкция - возможность сервисного обслуживания без отключения питания всей системы
• Электронный расцепитель с широким диапазоном настроек - точная адаптация под конкретную нагрузку
• Функция защиты от потери напряжения - предотвращает аварийные запуски после перебоев
• Моторный привод - поддерживает дистанционное управление и интеграцию в АСУ
• Ярко выраженные индикации - легко определить состояние устройства даже в условиях плохого освещения
• Длительная гарантия - 84 месяца свидетельствуют о высокой надёжности компонентов

Ограничения применения

• Не предназначен для установки на открытых площадках или в сырых помещениях - степень защиты IP30 не защищает от влаги и пыли
• Требуется стационарная монтажная плита; не подходит для мобильных или временных установок
• Не рассчитан на постоянную работу при токах выше 2000 А - превышение вызовет выход из строя
• Не поддерживает механическое управление - все операции требуют электропитания для привода и расцепителя
• Не рекомендован для сетей с постоянным током - только переменный ток 50 Гц

Примеры использования

• Главный входной автомат в распределительном щите промышленного цеха с мощностью более 1 МВт
• Защита плавильной печи на металлургическом заводе - благодаря настройкам по току КЗ до 160 кА
• Контроль питания крупного конвейера в пищевой промышленности - с возможностью удалённого отключения по команде SCADA
• Щитовая автоматизация на нефтеперерабатывающем предприятии - с защитой от просадки напряжения при старте больших двигателей

Практические советы

• При выборе убедитесь, что шина имеет достаточную токовую нагрузку - 2000 А требует медных шин сечением не менее 120 мм2
• Настройки расцепителя должны соответствовать реальной нагрузке - используйте диапазон 800–2000 А для перегрузки и 8–160 кА для КЗ
• Перед первым включением проверьте целостность контактов и правильность подключения моторного привода
• Регулярно проверяйте индикаторы расцепления - они помогут выявить скрытые проблемы в сети (например, периодические просадки напряжения)
• При замене устройства сохраняйте порядок подключения шин - пометьте провода перед извлечением, чтобы избежать путаницы
• Не открывайте корпус при наличии напряжения - даже при выключенном устройстве внутри остаётся опасный заряд
