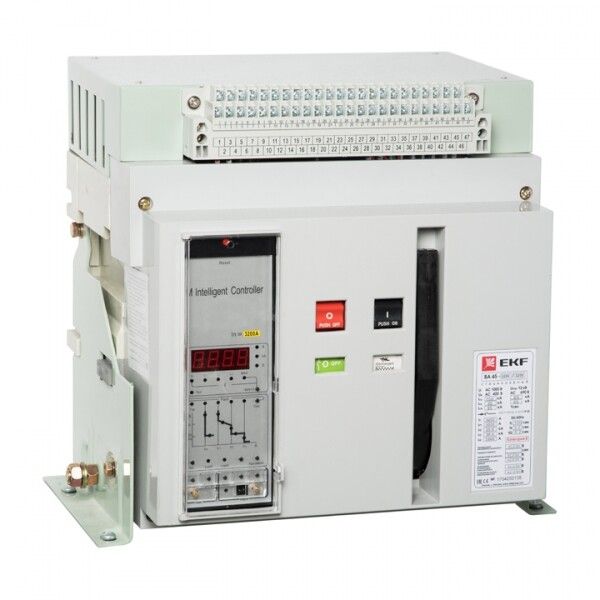

Автоматический выключатель ВА-45 3200/2000А 3P 80кА стационарный EKF | mccb45-3200-2000

Автоматический выключатель ВА-45 3200/2000А 3P 80кА стационарный от EKF - надёжное устройство для защиты мощных промышленных сетей переменного тока. Благодаря электронному расцепителю и моторному приводу, он обеспечивает точную защиту от перегрузок и КЗ, а также позволяет удалённо управлять питанием. Артикул mccb45-3200-2000 соответствует серии PROxima и предназначен для установки в шинные распределительные устройства.

Назначение и область применения

Автоматический выключатель ВА-45 3200/2000А 3P 80кА стационарный используется для защиты силовых цепей в промышленных объектах: на заводах, в цехах, на насосных станциях, в системах конвейеров и других местах с высокими токами нагрузки. Он защищает оборудование от перегрузок, коротких замыканий, а также отключает сеть при аварийном падении или исчезновении напряжения. Подходит для интеграции в АСУ ЭЭ - системы автоматического управления электроэнергией.

Технические характеристики

• Количество полюсов: 3 - для трёхфазных сетей
• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальная отключающая способность: 100 кА - способность безопасно прервать максимальный ток короткого замыкания
• Номинальное напряжение: 400–690 В AC - работает в сетях среднего и высокого напряжения
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и получать диагностику состояния
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно задать чувствительность к длительным перегрузкам
• Диапазон регулировки защиты от КЗ: 8000–160000 А - настраивается под конкретную сеть, чтобы избежать ложных срабатываний
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Тип подключения: болтовое, шинное - монтируется на DIN-рейку или жестко закрепляется на монтажной плате через шины
• Температурный режим: от –40 C до +55 C - работает в суровых условиях, включая холодные склады и открытые площадки
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Количество переключающих контактов: 4 - два основных и два вспомогательных для сигнализации
• Индикаторы: есть отключение и указание причины расцепления - визуально определяете, почему выключатель сработал
• Привод: ручной и моторный - можно включать/выключать вручную или по команде с АСУ
• Управление: кнопка - физическая кнопка на корпусе для ручного управления
• Расцепитель минимального напряжения: да - отключает при падении напряжения ниже 70% от номинала
• Защита от замыканий на землю: да - реагирует на утечки тока в землю
• Гарантия: 84 месяца (7 лет)
• Соответствие: ГОСТ Р 50030.1 и ГОСТ Р 50030.2

Совместимость и монтаж

Выключатель ВА-45 3200/2000А 3P 80кА стационарный устанавливается на монтажную плиту или в сборку с шинными контактами. Для подключения используются медные шины сечением, рассчитанным на 2000 А. Размеры и расположение отверстий совпадают с требованиями серии PROxima. Установка требует соблюдения момента затяжки болтов - не более указанного в руководстве. Не рекомендуется использовать с гибкими кабелями - только жёсткая шинная система. Комплексное устройство в комплекте включает все необходимые элементы для первичного запуска: клеммы, индикаторы, блок управления.

Безопасность и стандарты

Автоматический выключатель ВА-45 3200/2000А 3P 80кА стационарный сертифицирован по ГОСТ Р 50030.1 и ГОСТ Р 50030.2 - стандартам, аналогичным IEC 60947-2. Обеспечивает классическую двухступенчатую защиту: от перегрузки (обратнозависимая характеристика) и от КЗ (мгновенная). Наличие защиты от замыканий на землю повышает уровень безопасности при работе с оборудованием в сырых или пыльных помещениях. Индикаторы расцепления предупреждают обслуживающий персонал о причине отключения, что снижает риск повторного включения при неисправности.

Преимущества

• Электронный расцепитель позволяет точно настроить пороги срабатывания под конкретную нагрузку - минимизирует ложные отключения
• Поддержка моторного привода и внешних команд - идеален для автоматизации и дистанционного управления
• Функция отключения при потере напряжения защищает двигатели и преобразователи частоты от самозапуска после восстановления питания
• Индикация причины отключения экономит время на диагностике
• Длительная гарантия - 7 лет - свидетельствует о высокой надёжности компонентов
• Работает в широком диапазоне температур - подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности или прямого попадания воды - степень защиты IP30 не предусматривает защиту от брызг
• Требует жёсткой шинной системы подключения - нельзя подключать гибкий кабель напрямую
• Не имеет встроенного термостата или датчиков температуры - внешняя контрольная аппаратура обязательна при экстремальных температурах
• Не подходит для бытовых или маломощных объектов - слишком большой ток и сложность настройки
• Требует квалифицированного обслуживания - настройка электронного расцепителя нуждается в знаниях и специнструменте

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими тяжёлыми станками
• Защита питающей шины для группы частотных преобразователей
• Контрольный выключатель в системе водоснабжения с насосами мощностью >100 кВт
• Участок в АСУ ЭЭ, где требуется дистанционное отключение при аварии
• Щитовая на открытом воздухе в условиях северного климата (при наличии обогрева и герметизации)

Практические советы

• При выборе убедитесь, что сечение шин соответствует 2000 А - недостаточное сечение вызовет нагрев и выход из строя
• Настройку токов перегрузки и КЗ выполняйте после замеров фактической нагрузки - не используйте заводские значения по умолчанию
• Проверьте целостность контактов перед каждым включением - особенно после срабатывания КЗ
• Для удалённого управления подключите контроллер к контактам управления - они работают на 24 В DC
• При использовании в холодных условиях (ниже –20 C) проверьте работу моторного привода - возможна потеря крутящего момента
• Обязательно сохраняйте журнал срабатываний - данные с электронного расцепителя помогут анализировать состояние сети
