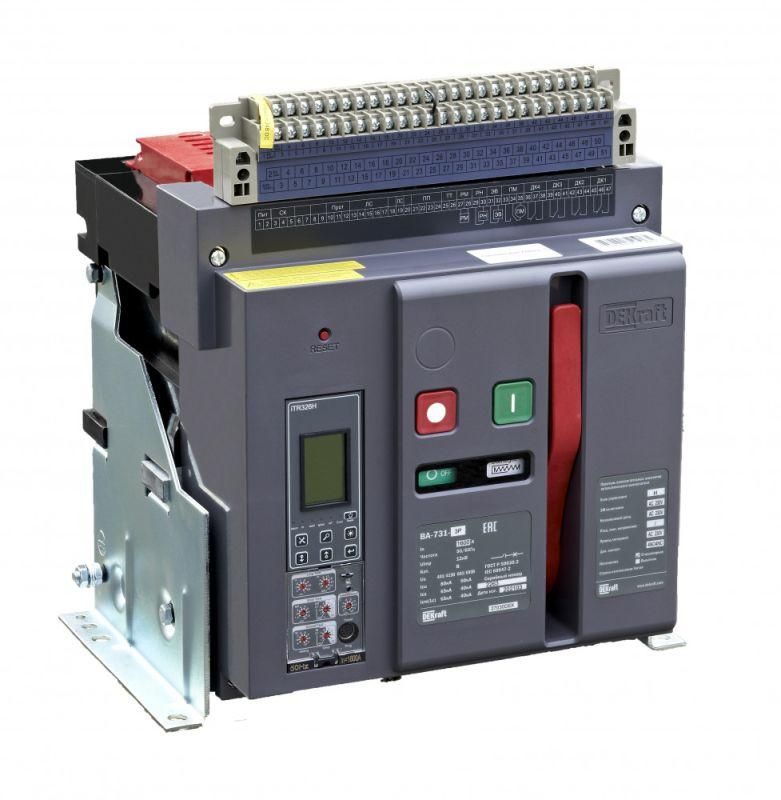

Выключатель автоматический воздушный 3P 2000А 80кА стационарный, расцепитель Н ВА-731 | 27031DEK DEKraft APC

Автоматический воздушный выключатель ВА-731 от DEKraft - стационарный трёхполюсный аппарат с номинальным током 2000 А и отключающей способностью 80 кА, предназначенный для защиты мощных распределительных сетей. Блок управления типа H обеспечивает возможность удалённого контроля и интеграции в системы автоматизации. Артикул 27031dek соответствует серийному решению DEKraft для промышленной энергетики.

Назначение и область применения

ВА-731 используется для коммутации и защиты силовых цепей в распределительных устройствах высокой мощности. Применяется в промышленных объектах: подстанциях, центрах распределения электроэнергии, крупных производствах с высокими пусковыми токами - например, на металлургических линиях, насосных станциях, конвейерах с частотными преобразователями. Подходит для установки в ячейках КРУ и щитах среднего класса напряжения до 690 В.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Число полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки перегрузки: от 800 А
• Диапазон регулировки короткого замыкания: до 4000 А
• Защита от замыканий на землю: встроенная, с настраиваемой чувствительностью
• Степень защиты IP40: защита от доступа пальцев и твердых предметов >1 мм, но не от воды
• Способ монтажа: стационарный, на монтажную плату
• Тип подключения: задние горизонтальные шины (busbar connection)
• Количество контактов: 4 - два для положения “ВКЛ” / “ОТКЛ”, один сигнальный, один для внешних цепей
• Привод: электрический, с встроенным моторным приводом (230 В перем. тока)
• Управление: кнопка нажимная на лицевой панели + дистанционное управление через внешние сигналы
• Дополнительно: встроены электромагнит включения, независимый расцепитель (230 В), разделители полюсов, рамка передней панели

Совместимость и монтаж

ВА-731 устанавливается исключительно на монтажную плату в закрытые распределительные устройства. Подключение выполняется через задние горизонтальные шины - требует предварительной подготовки шинопровода или сборки медных шин с шагом, совпадающим с габаритами аппарата. Монтаж допускается только при отключенном питании. Для работы с моторным приводом и расцепителем необходим источник питания 230 В переменного тока. Устройство не имеет фронтального подключения - нельзя подключить кабели напрямую к клеммам спереди.

Безопасность и стандарты

ВА-731 соответствует требованиям международных норм IEC 60947-2 для выключателей воздуха. Электронный расцепитель обеспечивает точную селективность и минимизирует ложные срабатывания. Защита от замыканий на землю снижает риск поражения током и возгорания из-за утечек. IP40 позволяет использовать устройство внутри помещений, где нет воздействия брызг или пыли повышенной концентрации.

Преимущества

• Высокая отключающая способность (80 кА) - надёжно работает даже при аварийных режимах в крупных системах
• Электронный расцепитель с широким диапазоном настройки - можно точно адаптировать защиту под конкретную нагрузку
• Встроенные моторный привод и расцепители - обеспечивают дистанционное управление без необходимости ручного вмешательства
• 4 контакта состояния - удобны для интеграции в SCADA, PLC и системы учёта
• Сигнальный контакт - позволяет получать информацию о состоянии выключателя (вкл/выкл) без дополнительных датчиков
• Разделители полюсов - повышают безопасность при обслуживании и ремонте

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP40 не защищает от влаги и осадков
• Требует постоянного наличия напряжения 230 В для работы моторного привода и расцепителей - при отключении питания невозможно выполнить дистанционное включение
• Имеет жесткую конструкцию - не подлежит модификации или замене отдельных блоков без специализированного сервиса
• Не совместим с кабельным подключением - только через шины; требует доработки шинопровода
• Не рекомендован для частых операций включения/отключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Главный входной выключатель в распределительном щите промышленного цеха с мощностью более 1 МВт
• Защита главного трансформатора 10/0,4 кВ в собственных нуждах предприятия
• Контроль и отключение цепей частотных преобразователей на конвейерной линии
• Интеграция в систему диспетчеризации - данные с контактов отправляются в SCADA для мониторинга состояния сети

Практические советы

• Перед монтажом проверьте соответствие габаритов шин и расстояний между фазами - ВА-731 требует точного позиционирования
• Обеспечьте стабильное питание 230 В для моторного привода - скачки напряжения могут вызвать отказ в работе
• Настройте токи перегрузки и КЗ согласно расчетным значениям нагрузки - не используйте максимальные значения без анализа
• Проверьте целостность сигнальных контактов при запуске - они должны давать корректный сигнал в систему управления
• При плановом обслуживании отключайте питание всех цепей управления - даже при отключенном основном токе, моторный привод остаётся под напряжением
• Для систем с несколькими выключателями ВА-731 - используйте координированные времязадержки расцепления для достижения селективности
