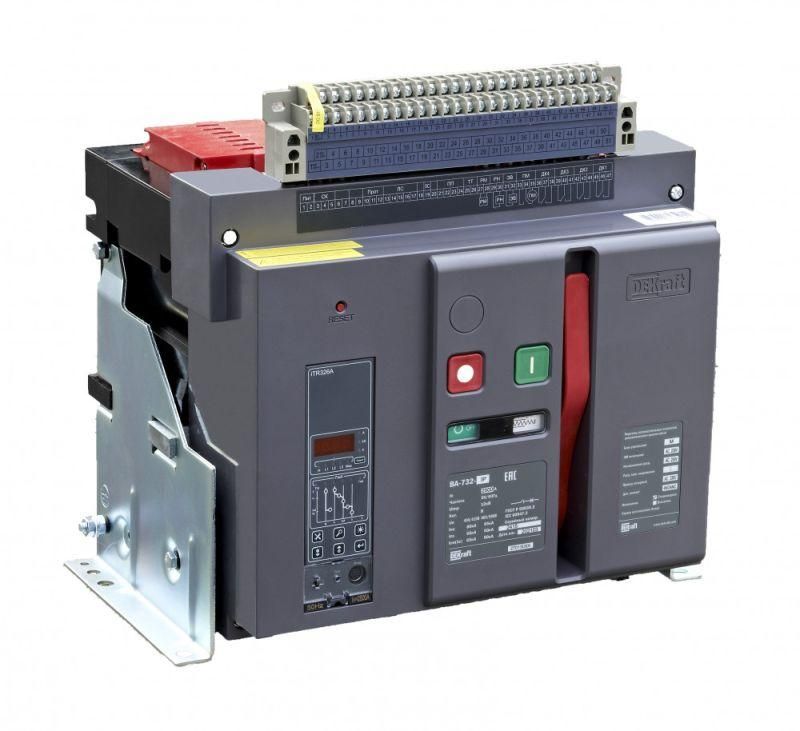

Выключатель автоматический воздушный 3P 2000А 80кА стационарный, расцепитель М ВА-732 | 27012DEK DEKraft APC

Автоматический воздушный выключатель DEKraft ВА-732 - стационарный трёхполюсный аппарат на 2000 А с отключающей способностью 80 кА и электронным расцепителем. Предназначен для защиты силовых цепей в распределительных устройствах высокой мощности, где требуется надёжное отключение при аварийных режимах. Артикул 27012dek соответствует модели с моторным приводом и встроенной защитой от замыканий на землю.

Назначение и область применения

Выключатель ВА-732 используется для коммутации и защиты электрических цепей в промышленных распределительных щитах. Подходит для установки в системах с высокими токами короткого замыкания - например, на входе в цеховые трансформаторы, узлах питания крупного оборудования, конвейерах, насосных станциях и других объектах с нагрузкой до 2000 А. Применяется там, где необходима точная настройка защит и удалённое управление.

Технические характеристики

• Тип: воздушный автоматический выключатель, стационарный
• Число полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки защиты от перегрузки: 800 А (можно выставить от 800 до 2000 А)
• Диапазон настройки защиты от короткого замыкания: 4000 А (кратность срабатывания - до 2× номинала)
• Защита от замыканий на землю: встроенная, с настраиваемой чувствительностью
• Степень защиты IP40: защищает от предметов более 1 мм, но не от воды
• Способ подключения: через шину (заднее горизонтальное присоединение)
• Количество контактов: 4 (два для состояния “вкл”, два для “откл” - для контроля положения аппарата)
• Сигнальный контакт: один, для передачи информации о состоянии
• Управление: кнопка нажимная на лицевой панели + электрический привод
• Моторный привод: встроенный, работает от 230 В переменного тока
• Электромагнит включения: 230 В перем. тока
• Независимый расцепитель: 230 В перем. тока - позволяет отключить выключатель дистанционно
• Разделители полюсов: есть - предотвращают дуговое пробивание между фазами
• Рамка передней панели: в комплекте

Совместимость и монтаж

Выключатель ВА-732 монтируется на монтажную плату в сборном щите. Подключение осуществляется исключительно через шины - кабельные соединения невозможны. Установка требует доступа с тыльной стороны щита. Габариты и крепления совместимы с типовыми рамками для стационарных выключателей серии DEKraft. Для работы с моторным приводом необходимо обеспечить питание 230 В перем. тока. Независимый расцепитель и электромагнит включения также работают от 230 В - все три устройства можно запитать от одного источника. Комплектация включает всё необходимое для первичной установки - дополнительные модули не требуются.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижая риск ложных отключений. Защита от замыканий на землю повышает безопасность при поражении током или изоляционных повреждениях. IP40 не предназначен для влажных сред - применение вне закрытых щитов не допускается. Разделители полюсов обеспечивают электроизолирующий зазор между фазами, что соответствует нормам безопасности для устройств класса 690 В.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сетей с большими токами КЗ
• Электронный расцепитель даёт гибкую настройку - можно адаптировать защиту под конкретную нагрузку
• Встроенные моторный привод и независимый расцепитель позволяют управлять выключателем дистанционно
• 4 контакта состояния обеспечивают надёжный сигнал в систему АСУ ТП
• Встроенная защита от замыканий на землю снижает потребность в дополнительных устройствах
• Шинное подключение ускоряет монтаж и уменьшает количество соединений

Ограничения применения

• Не предназначена для мобильного или переносного использования - только стационарная установка
• IP40 не защищает от брызг, пыли и влаги - нельзя использовать в открытых помещениях, на улице или в сырых цехах
• Требуется наличие 230 В переменного тока для питания моторного привода, электромагнита и расцепителя - без этого функции дистанционного управления не работают
• Подключение только через шину - невозможно подсоединить кабелями
• Настройка расцепителя требует знаний и специального оборудования - не рекомендуется для самостоятельной настройки без опыта

Примеры использования

• Главный ввод в распределительный щит цеха с мощными станками
• Щит питания системы конвейерной линии с несколькими двигателями
• Входной автомат в трансформаторной подстанции 10/0,4 кВ
• Централизованное управление группой оборудования через SCADA-систему
• Объекты с повышенными требованиями к селективности защиты - например, больницы, химические заводы

Практические советы

• Перед монтажом проверьте соответствие шинного крепления - посадочные размеры должны точно совпадать с вашей шинной системой
• Используйте только качественную шину с достаточным сечением - при 2000 А недостаточная проводимость вызовет нагрев
• Для дистанционного управления подключите моторный привод и независимый расцепитель к одному источнику 230 В - так проще организовать резервирование
• При настройке расцепителя начинайте с минимальных значений - постепенно увеличивайте, чтобы избежать ложных срабатываний
• Проверяйте состояние контактов состояния в системе автоматизации - они должны давать достоверный сигнал “вкл/откл”
• Не открывайте корпус во время работы - даже при отключенном питании внутри остаются заряды, опасные для жизни
