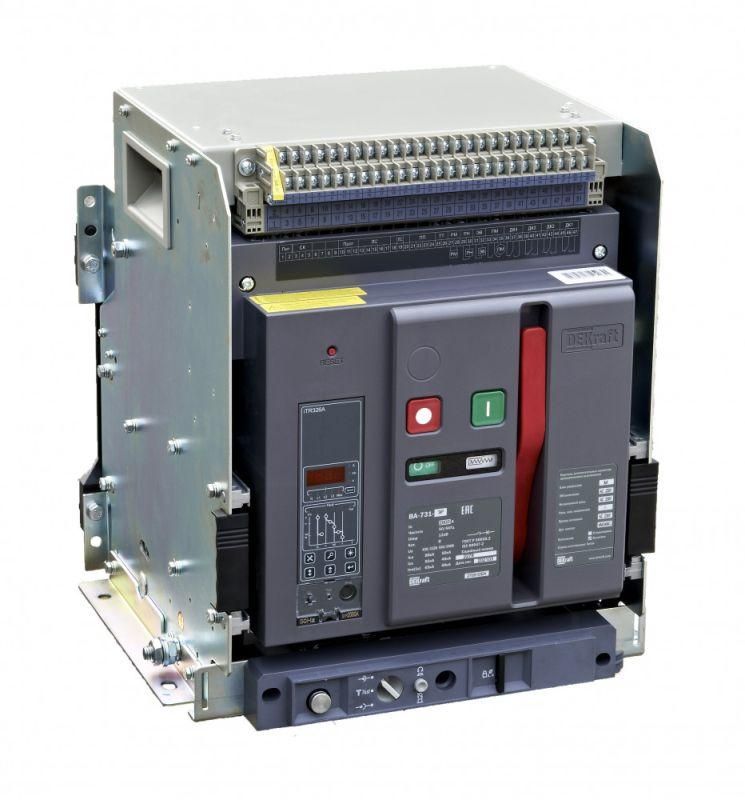

Выключатель автоматический воздушный 3п 2000А 80кА ВА-731 расцеп. М выкатн. DEKraft 27051DEK APC

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель М ВА-731 от DEKraft предназначен для защиты мощных электрических сетей от перегрузок и коротких замыканий. Выкатная конструкция обеспечивает безопасное обслуживание без отключения питания всей системы, что делает ВА-731 идеальным решением для промышленных щитов и распределительных устройств высокой надежности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель М ВА-731 используется для коммутации и защиты силовых цепей в промышленных объектах: на подстанциях, в центрах распределения энергии, на производствах с крупными двигателями и конвейерами. Подходит для систем с напряжением до 690 В переменного тока. Благодаря выкатному исполнению, аппарат можно извлекать из корпуса для проверки, ремонта или замены - без демонтажа проводов и отключения остальной сети.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Номинальный ток: 2000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: электронный, с возможностью точной настройки
• Защита от перегрузки: диапазон настройки от 800 А
• Задержка при КЗ: срабатывает при токе 4000 А без выдержки времени
• Защита от замыканий на землю: встроенная
• Привод: электрический, с встроенным моторным приводом (230 В переменного тока)
• Способ монтажа: на монтажную плату
• Степень защиты IP: IP40 (защита от предметов >1 мм, но не от воды)
• Подключение силовых цепей: винтовые зажимы
• Переключающие контакты: 4 шт. (для контроля состояния ВКЛ/ОТКЛ)
• Управление: кнопка нажимная
• Разделители полюсов: есть
• Рамка передней панели: в комплекте

Совместимость и монтаж

ВА-731 устанавливается в специализированные ячейки с направляющими для выкатных конструкций. Монтаж осуществляется на монтажную плиту - требуется жесткая фиксация и доступ к тыльной стороне для подключения силовых кабелей. Присоединение силовых проводов - только винтовое, с соблюдением момента затяжки. Для работы моторного привода и других вспомогательных функций необходимы внешние цепи управления 230 В переменного тока: питание для мотора, электромагнита включения и независимого расцепителя уже предусмотрено в комплекте, но требует подвода отдельных кабелей. Убедитесь, что глубина шкафа позволяет полностью выкатить аппарат - он занимает значительное пространство.

Безопасность и стандарты

ВА-731 соответствует требованиям международных норм IEC 60947-2 для воздушных выключателей. Наличие встроенной защиты от замыканий на землю повышает безопасность при аварийных режимах. IP40 защищает от попадания инструментов и крупных частиц, но не предохраняет от влаги - установка допускается только в закрытых помещениях с контролируемой средой. Все внутренние механизмы имеют механическую блокировку, исключающую случайное включение при открытой двери шкафа.

Преимущества

• Выкатная конструкция позволяет менять или обслуживать аппарат без отключения всего щита - снижает простои.
• Электронный расцепитель с широким диапазоном настройки (800–2000 А) адаптируется под нагрузку конкретного оборудования.
• Встроенные моторный привод, электромагнит включения и независимый расцепитель уменьшают потребность в дополнительном оборудовании.
• Четыре контакта состояния обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA.
• Встроенная защита от замыканий на землю повышает надежность в условиях повышенной влажности или старой изоляции.

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP40 не защищает от влаги и пыли.
• Требуется минимум 600–800 мм свободного пространства в шкафу для полного выдвижения - не подходит для компактных щитов.
• Не работает без внешнего питания 230 В для моторного привода и управления - при отключении электроэнергии нельзя выполнить дистанционное включение.
• Нельзя использовать в цепях постоянного тока - только для переменного тока до 690 В.
• Винтовое подключение требует периодической проверки затяжки - особенно после первых нескольких включений.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими тяжелыми станками.
• Щит питания конвейерной линии на пищевом производстве - где важна быстрая замена без остановки всех линий.
• Централизованная система управления энергией на заводе с АСУ ТП - благодаря сигналам от 4 контактов состояние выключателя передается в систему мониторинга.
• Объекты с высокой плотностью нагрузки: металлургические участки, насосные станции, системы вентиляции больших площадей.

Практические советы

• При заказе убедитесь, что ваша ячейка совместима с габаритами ВА-731 - выкатные модели часто имеют уникальные размеры.
• Используйте кабели сечением не менее 120–150 мм2 для подключения 2000 А - меньшее сечение вызовет нагрев и выход из строя.
• Настройте пороги расцепления согласно реальному току нагрузки - не используйте максимальные значения без необходимости.
• Проверьте правильность подключения сигнальных контактов перед запуском - они нужны для автоматизации, но не влияют на работу самого автомата.
• После первого включения проведите контрольную затяжку винтов через 24 часа - термическое расширение может ослабить соединения.
• Для частого обслуживания рекомендуется установить блокирующий механизм на дверцу шкафа - чтобы никто не мог включить аппарат во время работ.
