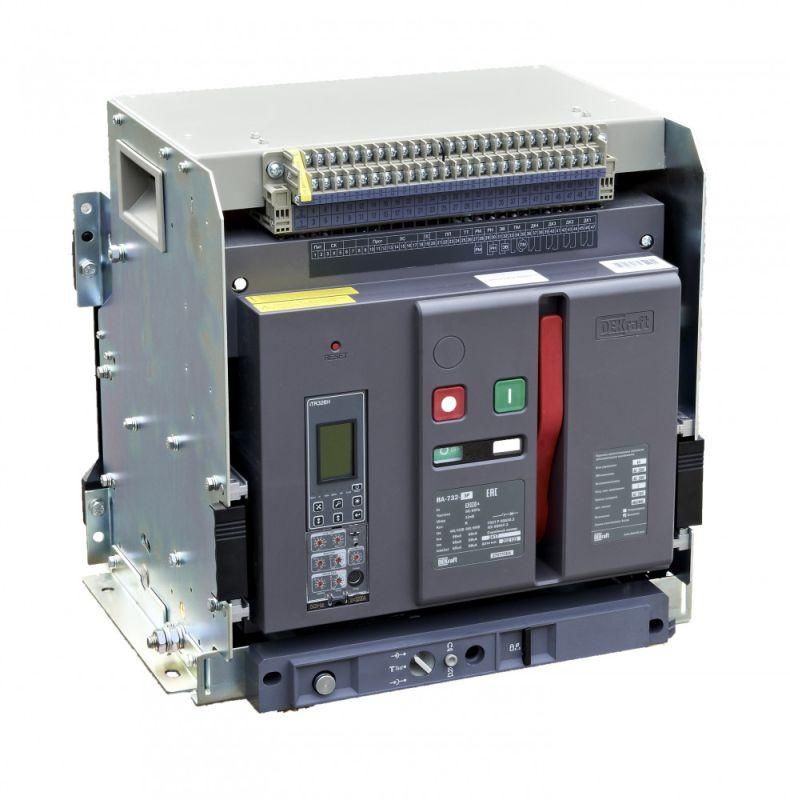

Выключатель автоматический воздушный 3P 2000А 80кА выкатной, расцепитель Н ВА-732 | 27075DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель Н ВА-732 от DEKraft предназначен для защиты высокомощных электрических цепей в промышленных объектах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при больших токах КЗ, что делает ВА-732 идеальным решением для распределительных щитов среднего и крупного масштаба.

Назначение и область применения

Автоматический выключатель ВА-732 используется для защиты силовых цепей переменного тока в промышленных установках, где требуется высокая отключающая способность и возможность удаленного управления. Применяется в качестве главного вводного автомата или секционного выключателя в распределительных устройствах 0,4–0,69 кВ. Подходит для объектов с большими потреблениями энергии: заводские линии, насосные станции, системы вентиляции, конвейеры, подстанции.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки параметров
• Диапазон регулировки срабатывания по току короткого замыкания: 4000 А
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: монтажная плата - устанавливается в сборку с фиксацией на направляющих
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ + сигнал положения в корзине)
• Защита от замыканий на землю: встроена
• Привод: электрический, с моторным приводом 230 В переменного тока

Совместимость и монтаж

ВА-732 рассчитан на установку в ячейки распределительных устройств с соответствующими габаритами и механическими направляющими для выкатных модулей. Монтаж выполняется через задние горизонтальные присоединения - клеммы находятся сзади, что упрощает обслуживание и снижает риск случайного прикосновения к токоведущим частям. Для работы необходима монтажная плата с жесткой фиксацией. Установка требует соблюдения норм DIN EN 61439. Все соединения должны выполнять с использованием медных шин или кабелей сечением, соответствующим 2000 А.

Безопасность и стандарты

ВА-732 соответствует международным требованиям IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, предотвращая ложные срабатывания. Встроенные вспомогательные контакты и независимый расцепитель позволяют интегрировать аппарат в систему АСУ ТП. Защита от замыканий на землю повышает безопасность при аварийных режимах. IP40 исключает доступ к токоведущим частям посторонними предметами, но не защищает от влаги - применение допускается только в закрытых помещениях.

Преимущества

• Выкатная конструкция позволяет легко заменить или проверить аппарат без отключения всей системы
• Электронный расцепитель с настраиваемыми параметрами обеспечивает точную адаптацию под конкретную нагрузку
• Встроенный моторный привод и электромагнит включения обеспечивают дистанционное управление
• Четыре вспомогательных контакта дают полную информацию о состоянии аппарата (включен/выключен, положение в корзине)
• Поддержка диспетчеризации - данные с расцепителя можно передавать в SCADA-системы

Ограничения применения

• Не предназначен для открытых площадок - степень защиты IP40 не защищает от влаги и пыли
• Работает только при температуре окружающей среды, указанной в документации производителя (обычно –25…+40 C)
• Требует стабильного питания 230 В переменного тока для привода и расцепителей - при отключении электроэнергии функции дистанционного управления теряются
• Не подходит для бытовых или маломощных сетей - слишком большой ток и сложность управления
• Имеет значительные габариты - требует специализированной ячейки, совместимой с выкатными модулями

Примеры использования

• Главный ввод в промышленном цехе с мощностью до 1,5 МВт
• Секционный выключатель в двухсекционной распределительной камере
• Щит управления технологической линией с частотными преобразователями
• Централизованная система защиты нескольких двигателей на конвейере

Практические советы

• Перед установкой проверьте соответствие посадочного места - выкатной механизм требует точного совпадения с направляющими
• Обязательно используйте разделители полюсов, входящие в комплект - они предотвращают пробои между фазами
• Настройку расцепителя рекомендуется выполнять после запуска оборудования, чтобы точно определить рабочий ток нагрузки
• Проверяйте состояние вспомогательных контактов при каждом плановом осмотре - их отказ может нарушить работу системы контроля
• Для долговременной эксплуатации следите за чистотой контактов и отсутствием окисления - особенно важна профилактика при работе в условиях повышенной влажности внутри помещений
