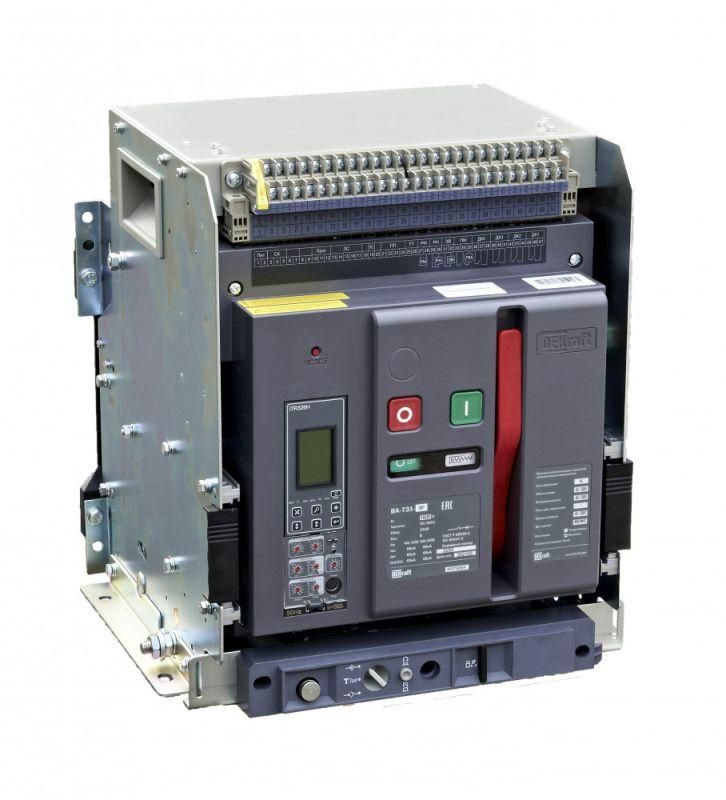

Выключатель автоматический воздушный 3P 2000А 80кА выкатной, расцепитель Н ВА-731 | 27074DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель Н ВА-731 от DEKraft предназначен для защиты высокомощных электрических цепей в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, он обеспечивает надежную коммутацию и точную защиту даже при больших токах КЗ, что делает его идеальным решением для промышленных объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель Н ВА-731 используется для защиты силовых цепей переменного тока в распределительных щитах среднего и высокого класса напряжения. Применяется в энергообъектах, на производствах с мощными двигателями, в системах бесперебойного питания, на трансформаторных подстанциях и в других местах, где требуется быстрое отключение при аварийных режимах.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Номинальный ток: 2000 А
• Число полюсов: 3
• Номинальное напряжение: 690 В
• Отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки параметров
• Диапазон регулировки срабатывания по току короткого замыкания: 4000 А
• Конструктивное исполнение: выкатное - позволяет извлекать аппарат из корпуса без демонтажа проводов
• Степень защиты IP: IP40 - защита от предметов более 1 мм, но не от воды
• Способ монтажа: установка на монтажную плату (панель)
• Количество вспомогательных контактов: 4 шт. (состояние ВКЛ/ОТКЛ, сигнал положения в корзине)
• Защита от замыканий на землю: встроена
• Привод: электрический, с моторным приводом 230 В переменного тока

Совместимость и монтаж

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель Н ВА-731 устанавливается в специализированные ячейки с монтажной плитой. Соединение выполняется через задние горизонтальные клеммы - это исключает необходимость доступа к фронтальной стороне во время работы. Для монтажа требуется подготовленная панель с соответствующими направляющими и фиксаторами для выкатной корзины. Установка должна выполняться в соответствии с нормами ГОСТ Р 50030.2 и рекомендациями производителя.

Подключение вспомогательных цепей (230 В переменного тока): моторный привод, электромагнит включения и независимый расцепитель требуют отдельного питания. Все цепи должны быть защищены предохранителями или автоматами согласно проекту.

Безопасность и стандарты

Автоматический выключатель ВА-731 соответствует международным стандартам IEC 60947-2 и российским ГОСТ Р 50030.2. Электронный расцепитель обеспечивает селективную защиту по времени и току, снижая риск ложных срабатываний. Встроенная защита от замыканий на землю повышает безопасность при поражении током или повреждении изоляции. IP40 гарантирует защиту от посторонних предметов, но не от влаги - устройство предназначено для установки внутри закрытых щитов.

Преимущества

• Выкатная конструкция позволяет обслуживать и менять выключатель без отключения всей системы - экономит время на плановые работы.
• Электронный расцепитель с настраиваемыми параметрами обеспечивает гибкую защиту под конкретную нагрузку.
• Встроенные вспомогательные контакты (4 шт.) обеспечивают полноценную интеграцию в системы АСУ ТП и SCADA.
• Наличие моторного привода и электромагнита включения позволяет реализовать дистанционное управление и автоматическое включение после устранения аварии.
• Работа с блоком управления типа H даёт возможность удалённого мониторинга тока, напряжения, частоты и состояния аппарата.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP40 не защищает от влаги и пыли в условиях улицы или сырости.
• Требуется стабильное питание 230 В переменного тока для работы моторного привода и расцепителей - при отключении электроэнергии функции дистанционного управления теряются.
• Не поддерживает механическое включение - операционное включение возможно только через кнопку или команду от внешнего устройства.
• Имеет жесткие требования к монтажной плите - неверная сборка может вызвать перекос контактов и нагрев.

Примеры использования

• Главный входной автомат в распределительном щите крупного завода с потребляемой мощностью свыше 1 МВт.
• Щит питания технологической линии с несколькими большими насосами и конвейерами.
• Центральный выключатель на подстанции 6–10 кВ / 400 В, защищающий трансформаторы и распределительные шины.
• Система бесперебойного питания (ИБП) с байпасом, где требуется быстрое переключение и контроль состояния.

Практические советы

• Перед установкой проверьте соответствие посадочного места и глубины корзины - выкатной механизм требует точного совпадения габаритов.
• Обязательно используйте разделители полюсов, входящие в комплект - они предотвращают пробой между фазами при повышенной влажности или загрязнении.
• Настройте ток срабатывания по КЗ на уровне 4000 А только после анализа максимального тока короткого замыкания в вашей сети - слишком низкая настройка может вызывать ложные отключения.
• Подключите все вспомогательные контакты к контроллеру - это позволит получать сигналы “ВКЛ”, “ОТКЛ” и “в корзине” для диагностики в реальном времени.
• Проверяйте состояние контактов и механизма каждый год - особенно важно при частых операциях включения/выключения.
