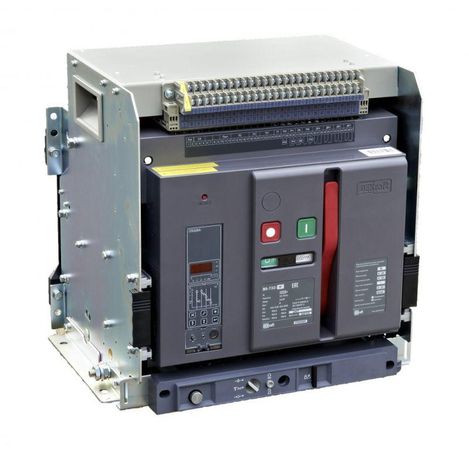

Выключатель автоматический воздушный 3P 2000А 80кА выкатной, расцепитель М ВА-732 | 27052DEK DEKraft APC

Автоматический выключатель воздушный выкатной 3P 2000А 80кА расцепитель М ВА-732 от DEKraft предназначен для защиты силовых цепей высокой мощности в распределительных устройствах. Благодаря выкатной конструкции и электронному расцепителю, ВА-732 обеспечивает надежную коммутацию и точную защиту даже при максимальных токах КЗ, что делает его идеальным решением для промышленных объектов с жесткими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель ВА-732 используется для защиты электрических сетей переменного тока до 690 В в системах с большими токами короткого замыкания. Применяется в главных вводах, секционных соединениях, питании крупных двигателей, трансформаторов и распределительных щитах среднего и высокого класса. Подходит для энергообъектов, заводов, метрополитена, судостроения и других мест, где требуется быстрое отключение при аварии и возможность обслуживания без отключения всей системы.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 2000 А - допустимая постоянная нагрузка без срабатывания
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети
• Номинальная отключающая способность: 80 кА - способность безопасно прервать наибольший возможный ток КЗ
• Тип расцепителя: электронный - позволяет точно настраивать время и пороги срабатывания по току
• Защита от замыканий на землю: да - обнаруживает утечки тока в землю и отключает цепь
• Диапазон регулировки срабатывания по КЗ: 4000 А - минимальный ток, при котором сработает мгновенная защита
• Степень защиты IP40 - защищён от доступа пальцами и твердых предметов >1 мм, но не от воды
• Вид привода: электрический - управление осуществляется через внешний сигнал, встроенный моторный привод
• Количество вспомогательных контактов: 4 шт - используются для сигнализации состояния (вкл/откл) и удаленного контроля
• Способ монтажа: монтажная плата - фиксируется на специальной раме внутри ячейки, не требует болтового крепления
• Способ присоединения: задние горизонтальные - кабельные выводы подключаются сзади, удобно для сборки в шкафах

Совместимость и монтаж

ВА-732 - выкатной аппарат, поэтому он устанавливается в специализированную корзину (каретку) с направляющими. Для работы необходима совместимая ячейка с соответствующими контактными планками и механическими фиксаторами. Устройство не предназначено для установки в обычные щиты. Монтаж выполняется только в соответствии с чертежами производителя. Все присоединения - задние, что исключает доступ к токоведущим частям при выкатанном устройстве. Комплектация включает моторный привод (230 В переменного тока), независимый расцепитель, электромагнит включения и четыре вспомогательных контакта - все уже установлены и протестированы.

Безопасность и стандарты

ВА-732 соответствует международным нормам IEC 60947-2 для автоматических выключателей. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю снижает риск возникновения пожара из-за утечек. IP40 не гарантирует защиту от влаги - применение возможно только в закрытых помещениях с контролируемой средой. Наличие разделителей полюсов и рамки передней панели повышает безопасность при обслуживании.

Преимущества

• Выкатная конструкция позволяет проводить техническое обслуживание и замену без отключения питания всей системы
• Электронный расцепитель с настройкой тока КЗ (4000 А) обеспечивает гибкую адаптацию под конкретную сеть
• Встроенные вспомогательные контакты и привод позволяют легко интегрировать выключатель в системы АСУ ТП
• Работа с задними присоединениями минимизирует занимаемое пространство и упрощает маршрутизацию кабелей
• Наличие независимого расцепителя и электромагнита включения обеспечивает дистанционное управление

Ограничения применения

• Не применяется вне закрытых распределительных устройств - IP40 не защищает от влаги, пыли и агрессивной среды
• Требуется специальная ячейка с подходящими направляющими и контактными планками - нельзя установить в стандартный щит
• Напряжение управления всех элементов (привод, расцепитель, магнит) - 230 В переменного тока; не работает от постоянного тока или другого напряжения
• Не рекомендован для частых операций включения/выключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Главный ввод в промышленном цехе с трансформатором 1600–2500 кВА
• Секционный автомат в распределительной камере подстанции
• Щит питания крупного насосного агрегата или конвейера с двигателями свыше 500 кВт
• Система бесперебойного питания (ИБП) с выходом 690 В
• Оборудование для металлургического производства с высокими импульсными нагрузками

Практические советы

• Перед монтажом проверьте соответствие типоразмера корзины и глубины ячейки - ВА-732 имеет большие габариты из-за выкатной конструкции
• Убедитесь, что сечение кабелей соответствует 2000 А - используйте медные многожильные кабели с площадью сечения не менее 3×240 мм2
• Настройка электронного расцепителя должна выполняться после расчета координирования с другими защитами в сети
• Проверяйте состояние вспомогательных контактов при каждом техобслуживании - они часто становятся причиной отказов в системах автоматизации
• При использовании в условиях повышенной запыленности - дополнительно устанавливайте фильтры на вентиляцию ячейки, так как IP40 не препятствует попаданию пыли внутрь
