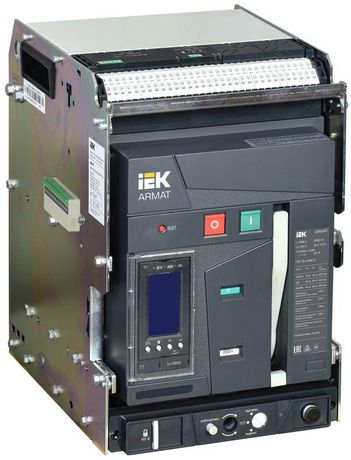

Выключатель автоматический воздушный 3п B 2000А 85кА TT выдвижн. с комплектом аксессуаров ARMAT IEK AR-ACB-3VB-085-2000A-TTCF

Автоматический выключатель воздушный выдвижного исполнения 3P B 85кА 2000А расцепитель TT с комплектом аксессуаров (мотор привод катушка включения катушка отключения) от бренда IEK (ИЭК) - надёжное устройство для защиты и управления мощными электрическими цепями в промышленных установках. Артикул ar-acb-3vb-085-2000a-ttcf обеспечивает высокую отключающую способность, встроенную автоматизацию и совместимость с системами контроля.

Назначение и область применения

Устройство применяется для защиты электрических сетей от перегрузок и коротких замыканий, а также для частого ручного или дистанционного включения/выключения нагрузки. Подходит для использования в распределительных щитах крупных предприятий, заводов, энергообъектов, ЖКХ и других местах с высокой плотностью потребления энергии. Устанавливается в качестве основного защитного аппарата на входе в трансформаторные подстанции, узлах распределения и на ответвлениях к мощным оборудованию - насосам, компрессорам, конвейерам, печам.

Технические характеристики

• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает три фазы трёхфазной сети;
• Номинальная отключающая способность: 85 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - оптимально для сетей 400/230 В переменного тока;
• Исполнение: выдвижное - позволяет извлекать аппарат из корпуса для обслуживания без отключения всей системы;
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность диагностики и связи с системами управления;
• Моторный привод: встроенный - обеспечивает дистанционное управление включением и отключением без ручного воздействия;
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно задать чувствительность под конкретную нагрузку;
• Диапазон срабатывания при КЗ: 2000–50 000 А - гибкая настройка быстродействия при аварийных режимах;
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже установленного уровня, предотвращая запуск оборудования при нестабильном питании;
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытый шкаф;
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен), подключения к АСУ ТП, блокировкам;
• Подключение силовой цепи: болтовое - надёжное, требует правильного момента затяжки;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Выключатель монтируется на специальные направляющие (монтажные элементы) внутри распределительного шкафа. Выдвижная конструкция позволяет легко выводить его на обслуживание - достаточно открыть дверцу шкафа и потянуть ручку. Для работы требуется наличие свободного места перед шкафом для полного выдвижения. Болтовые зажимы требуют проверки моментов затяжки после первых нескольких включений. Комплект аксессуаров (катушки включения/отключения, моторный привод) подключаются к клеммам расцепителя - схема подключения указана в руководстве пользователя. Совместим с шкафами, соответствующими требованиям ГОСТ Р 50030.2.

Безопасность и стандарты

Соответствует ГОСТ Р 50030.2 - российскому эквиваленту международного стандарта IEC 60947-2. Применение устройства в соответствии с нормами гарантирует соответствие требованиям безопасности при работе с токами до 2000 А. Электронный расцепитель имеет самодиагностику и не допускает ложных срабатываний при кратковременных перегрузках. Защита по минимальному напряжению исключает опасный запуск оборудования при проседании сети.

Преимущества

• Выдвижная конструкция минимизирует время техобслуживания - не нужен демонтаж всего шкафа;
• Встроенный моторный привод позволяет реализовать удалённое управление и автоматизацию без внешних механизмов;
• Широкий диапазон настройки расцепителей - адаптация под различные типы нагрузок, включая двигатели с высоким пусковым током;
• 6 вспомогательных контактов обеспечивают полноценную интеграцию в SCADA, PLC и другие системы контроля;
• Длительная гарантия (5 лет) свидетельствует о высокой надёжности сборки и компонентов;
• Электронный расцепитель с возможностью модбас-коммуникации (по данным производителя серии ARMAT) - готов к цифровизации объекта.

Ограничения применения

• Степень защиты IP30 - нельзя использовать в открытых помещениях, на улице или в сырых средах без дополнительной герметизации шкафа;
• Не предназначен для частого ручного включения/отключения более 10 раз в день - длительная механическая износостойкость обеспечена для 10 000 циклов, но частые операции сокращают срок службы;
• Требуется стабильное питание для работы моторного привода и электронного расцепителя - при отключении питания система теряет возможность дистанционного управления;
• Работает только в трёхфазных сетях 400 В - не подходит для однофазных или высоковольтных систем выше 690 В.

Примеры использования

• Главный ввод в цехе с несколькими трансформаторами - защита от КЗ и перегрузок при одновременной работе десятков станков;
• Щит распределения на тепловой электростанции - управление подачей энергии к насосам и вентиляторам через сигналы от АСУ ТП;
• Объект ЖКХ с центральным тепловым пунктом - защита нагревательных элементов и насосных групп с возможностью дистанционного отключения при аварии;
• Логистический комплекс - управление конвейерными линиями с интеграцией в систему учёта времени работы и отказов.

Практические советы

• Перед монтажом проверьте посадочные размеры и глубину шкафа - выдвижной механизм требует минимум 800 мм свободного пространства спереди;
• При подключении болтовых зажимов используйте динамометрический ключ - пере- или недотянутые контакты вызывают перегрев;
• Настройку расцепителя выполняйте только после запуска нагрузки - начальный ток может отличаться от паспортного;
• Проверяйте состояние вспомогательных контактов каждые 6 месяцев - окисление может нарушить связь с системой управления;
• Для долгой работы рекомендуется периодическое тестирование срабатывания по КЗ - используйте имитатор тока, а не реальное короткое замыкание.
